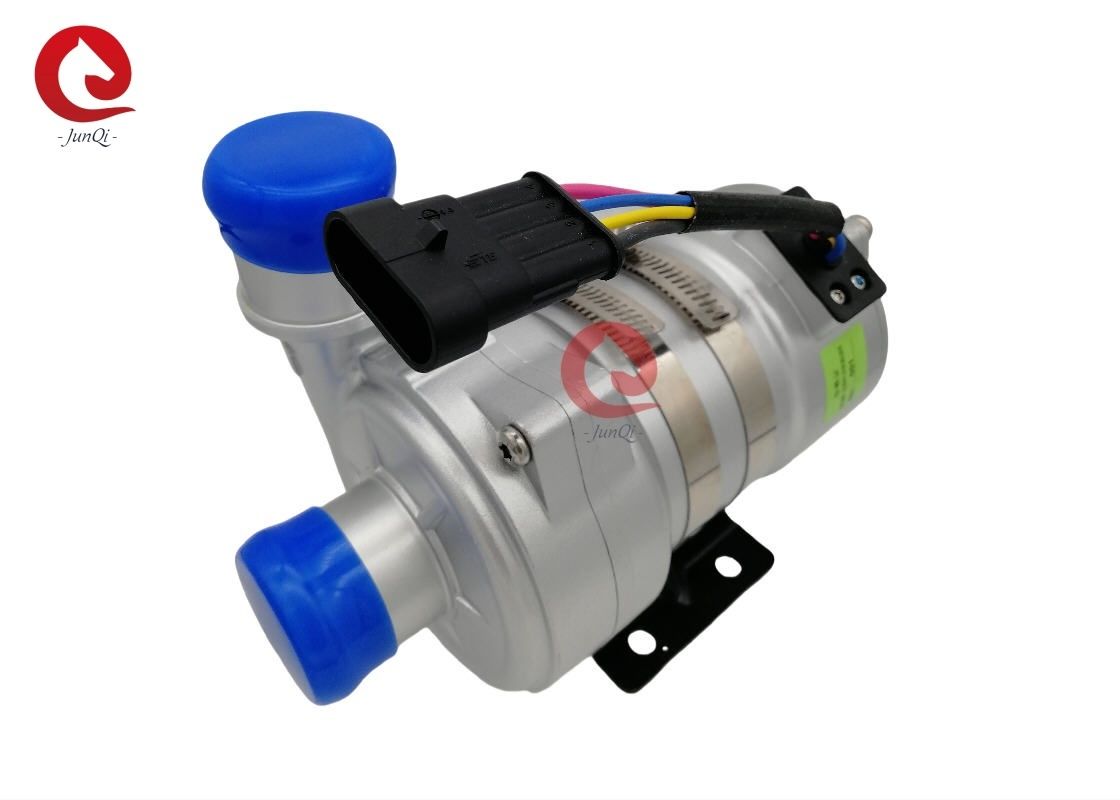

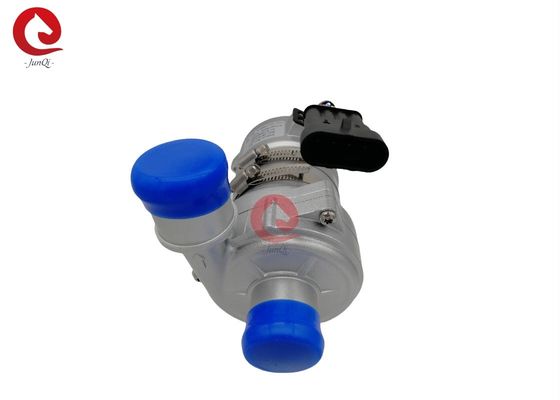

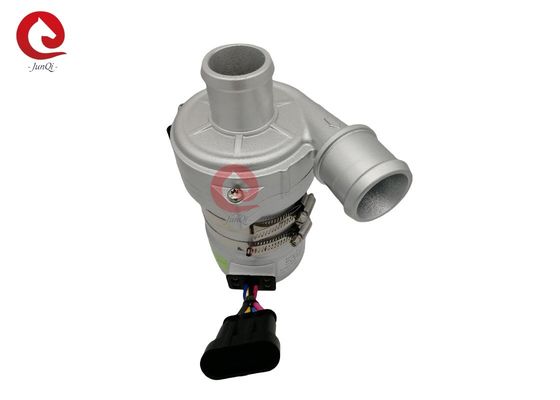

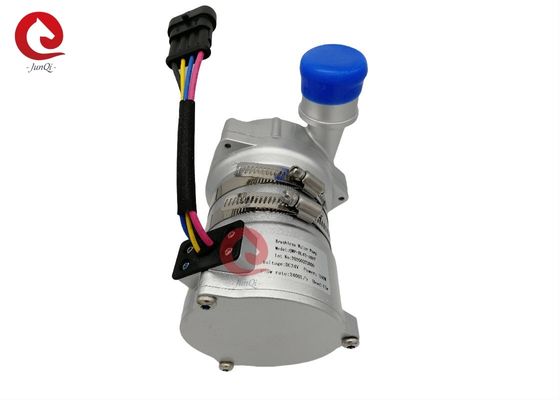

Pompa Air Pendingin Bus Hibrida 24VDC 17m Fuel Battery JP-BL43-408T

Pompa air tanpa sikat listrik otomotif DC 24 V 240W Untuk sirkulasi pendingin Kendaraan BEV Bus / PHEV dengan PWM

Peningkatan/sirkulasi/Frekuensi-variabel/Kebisingan-rendah/pompa sentrifugal

Kontrol PWM/Diagnosis kesalahan

■ Aplikasi
Banyak digunakan pada bus hibrida, mobil penumpang hibrida, kendaraan listrik, kereta api, kapal, dan sistem sirkulasi pemanas dan pendingin lainnya.

■ Fitur
◆ Pompa sentrifugal
◆ Transmisi gaya magnet
◆ Motor DC tanpa sikat efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, masa pakai lama.
◆ Dengan rentang suhu pengoperasian yang luas
◆ Pengendalian kecepatan sinyal PWM
◆ Keluaran sinyal diagnostik
◆ Dengan pengendalian aliran konstan
◆ Perlindungan polaritas terbalik
◆ Perlindungan berjalan kering
◆ Tegangan berlebih, perlindungan arus berlebih
◆ Kelebihan beban, perlindungan suhu berlebih

■ Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
Rumah kepala pompa: Paduan aluminium die casting
Impeller: PPS+GF
Rongga pelindung: PPS+GF
Selongsong poros: bahan komposit karborundum
Poros: poros baja tahan karat (3CR14)
Rumah magnet: kapsulasi plastik PPS
Cincin segel: EPDM
EMC: Grade 3
Kebisingan:≤61dB

■ Perangkat penggerak (Termasuk motor)
Rotor penggerak: magnet kapsulasi plastik PPS
Sekrup dan mur: baja tahan karat SUS 304
Motor Penggerak: motor DC tanpa sikat
Rangka kawat motor: PPA GF
Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + lapisan bubuk PE.

Braket: baja
Gelang braket: baja tahan karat US 304
Tahan air berdasarkan peringkat IP68 (en60529)
Model konektor: AMP282106-1 (cocok dengan Plug AMP282088-1)
Diameter nosel: 38mm (1,5 inci)



■ Instruksi pemasangan
Pompa seri JP-BL43-408T adalah pompa sentrifugal yang memerlukan pengisian awal,
Pompa dipasang pada posisi terendah sistem untuk memastikan impeller selalu terendam dalam cairan, atau isi pompa terlebih dahulu sebelum dinyalakan.

1: Pompa tidak boleh berjalan kering, meskipun dapat berjalan kering selama 15 menit (setelah 15 menit berjalan kering, pompa akan berhenti secara otomatis), Berjalan kering akan menimbulkan kebisingan, juga meningkatkan abrasi pada poros dan selongsong poros.

2: Gunakan pipa berdiameter yang direkomendasikan untuk menghubungkan saluran masuk pompa, jika Anda menggunakan selang berdiameter lebih kecil pada saluran masuk pompa, Karena tekanan negatif pada pompa, udara luar lebih mudah masuk ke pompa melalui saluran pipa, hal itu akan membuat kinerja pompa menurun, dan juga gelembung udara merusak pompa.

3: Dilihat dari arah saluran masuk pompa, impeller berputar searah jarum jam (lihat panah pada port keluar).

4: Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang secara vertikal, port keluar harus mengarah ke atas.

5: Untuk menghindari kekeringan (udara tersangkut di impeller), port keluar pompa air harus vertikal atau di bagian atas impeller. (lihat gambar 1)

6: Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk memudahkan pelepasan udara, pipa keluar tidak boleh menggunakan siku kurang dari 90 derajat (lihat gambar 2).

7: Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan kotoran butiran besar sebagai media cair.




■ Parameter suhu
Suhu cairan sedang: -40℃ hingga +85℃ (-40°F hingga + 185°F)
Suhu lingkungan kerja: -40℃ hingga +120℃ (-40°F hingga +248°F)
Suhu penyimpanan: -40℃ hingga +70℃ (-40°F hingga +158°F)
(hingga 100 ℃, tetapi akan memperpendek masa pakai)
■ Tekanan sistem
-0,2 hingga 2,5 bar (100℃ (212°F).
Masa pakai lebih dari 20.000 jam berdasarkan tegangan terukur dan suhu lingkungan 36℃(86°F).
■ Rentang tegangan
Pompa air 24V yang dinilai, rentang yang dapat digunakan 18V - 32V
Meskipun motor dapat digunakan dalam rentang tegangan dan suhu yang luas, tetapi tegangan dan suhu yang berlebihan atau terlalu rendah akan memengaruhi masa pakai motor, pompa tidak dapat terkena radiasi termal lingkungan.

Cairan sedang: campuran cairan (Air dengan glikol di bawah 60%)


■ Parameter listrik

Model konektor dan sifat listrik yang sesuai (lihat gambar 3):

■ Karakter PWM





Ukuran Kawat yang Direkomendasikan adalah (Berdasarkan penurunan tegangan 3%)
* Panjang kawat berarti jarak dari pompa ke baterai


■ Perhatian
1. Suhu lingkungan kerja: -40℃--120℃, harus berusaha menghindari dekat dengan sistem pipa pelepasan gas dan tiga elemen katalitik, dan mesin selama pemasangan, pastikan suhu lingkungan kerja.
2. Posisi pemasangan pompa air harus sedekat mungkin dengan permukaan air rendah, untuk memperpanjang masa pakai pompa.
4. Harap gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai
5. Perhatikan kemurnian air, hindari macet dan impeller-terblokir untuk mengurangi masa pakai pompa

■ Parameter kinerja

■ Dimensi eksternal
