Untuk Menciptakan Nilai Bagi Pelanggan. Integritas dan Menang-Menang.
 |
| Tempat asal: | Changzhou, Tiongkok |
| Nama merek: | Junqi |
| Sertifikasi: | CE, RoHs, REACH |
| Nomor model: | JQ42RBL / 42JMG50K |
| Kuantitas min Order: | 5 pcs |
|---|---|
| Harga: | USD40-90/PC Negotiable |
| Kemasan rincian: | CTN |
| Waktu pengiriman: | 4 minggu setelah menerima pembayaran (berdasarkan pesanan), |
| Syarat-syarat pembayaran: | T / T, Western Union, Paypal |
| Menyediakan kemampuan: | 10000set / bulan |
| Jenis: | Motor DC Brushless Gearbox Planetary | Nomor model: | JQ42RBL/42JMG50K |
|---|---|---|---|
| Ukuran bingkai: | 42mm | Jenis berliku: | Bintang |
| Nilai Torsi: | 0,5Nm~5Nm | Jumlah tiang: | 8 |
| Jumlah Fase: | 3 | Tegangan Terukur: | 24VDC |
| Nilai Kecepatan: | 7.1~1099rpm | Penggunaan: | PERAHU, Mobil, Sepeda Listrik, Kipas Angin, Peralatan Rumah Tangga, Otomatis Industri |
| Membentuk: | Bulat | ||
| Menyoroti: | Motor pengurang gigi 24v,42JMG50K,motor reduksi roda gigi 5.0N.m |
||

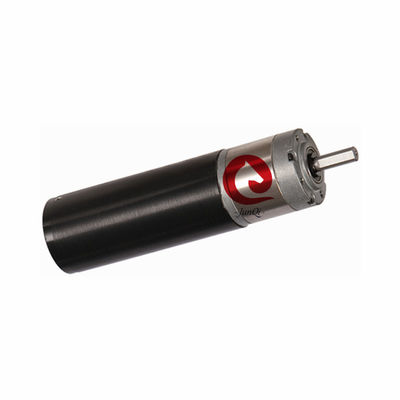

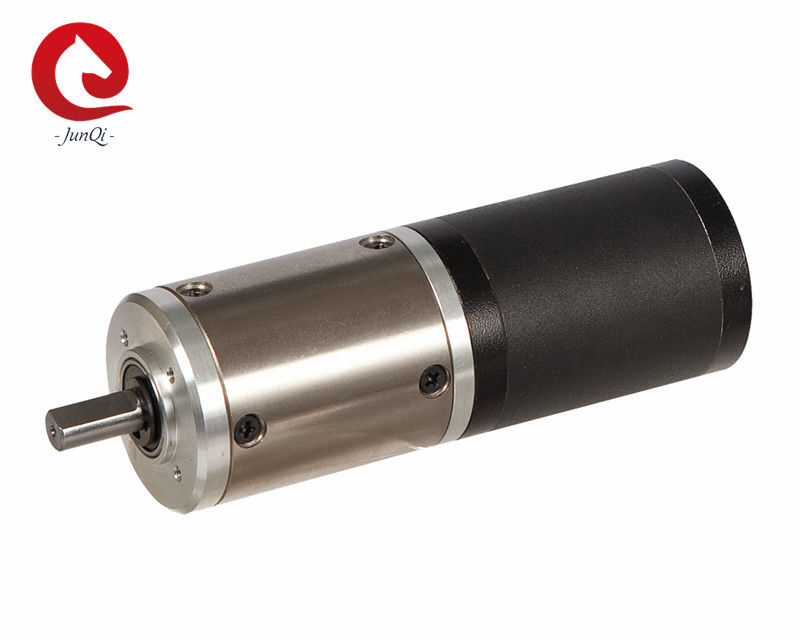

Dia 42mm Planetary gearbox, Nilai Torsi0.5N.m~5.0Nm 24VDC 4000RPM JQ42RBL/42JMG50K Motor Pengurangan
Fitur:
Efisiensi tinggi dan kebisingan rendah.
Tahan lama dan umur panjang.
Cocok untuk pekerjaan DIY atau mekanik.
Diagram Kawat:
| Jenis | Warna | Fungsi |
|
UL1007 AWG26 |
Biru | Vcc |
| Kuning | Ha | |
| cokelat | Hb | |
| merah | Hc | |
| Hijau | GND | |
|
UL1007 AWG22 |
merah | Fase U |
| cokelat | Fase V | |
| Hitam | Fase W |
Spesifikasi Motor Mengemudi:
| Barang | Satuan | JQ42RBL30-2455 | JQ42RBL60-2454 |
| Jumlah tiang | 8 | 8 | |
| Jumlah Fase | 3 | 3 | |
| Tegangan Terukur | VDC | 24 | 24 |
| Kecepatan Tanpa Beban | rpm | 5500 | 5400 |
| Nilai Kecepatan | rpm | 4000 | 4200 |
| Nilai Torsi | mN.m | 20 | 56 |
| Nilai daya | W | 8.4 | 25 |
| Torsi Puncak | mN.m | 60 | 170 |
| Arus Puncak | A | 1.7 | 4.4 |
| Garis ke Garis resistensi | ohm@20℃ | 5.9 | 1.6 |
| Induktansi Baris ke Jalur | mH | 5.1 | 1.94 |
**Catatan: Di Atasadalah motor standar, kami dapat dirancang & diproduksi dengan permintaan khusus!!
Ukuran Mekanik:
Data Teknis Motor DC Gearless Brushless:
Data JQ42RBL30-2445 Gear Motor
| Rasio Pengurangan | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | 346 | 442 | 565 | |
| Jumlah Kereta Gigi | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| Panjang Gearbox (L) | mm | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 | 66.3 | 66.3 | 66.3 | 66.3 |
| Kecepatan Tanpa Beban | rpm | 1440 | 1127 | 367 | 289 | 229 | 98 | 77 | 60 | 47 | 26 | 20 | 16 | 12 | 9.7 |
| Nilai Kecepatan | rpm | 1047 | 820 | 267 | 211 | 167 | 71 | 56 | 44 | 34 | 19 | 15 | 12 | 9.0 | 7.1 |
| Nilai Torsi | Nm | 0,07 | 0,09 | 0.24 | 0.31 | 0.39 | 0.82 | 1.0 | 1.3 | 1.7 | 2.8 | 3.5 | 4,5 | 5 | 5 |
|
Beban maksimum yang diizinkan dalam waktu singkat |
Nm | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 |
Data JQ33RBL80-2490 Gear Motor
| Rasio Pengurangan | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | |
| Jumlah Kereta Gigi | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
| Panjang Gearbox (L) | mm | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 |
| Kecepatan Tanpa Beban | rpm | 1414 | 1107 | 360 | 264 | 225 | 96 | 76 | 59 | 47 | 25 |
| Nilai Kecepatan | rpm | 1099 | 861 | 280 | 221 | 175 | 75 | 59 | 46 | 36 | 20 |
| Nilai Torsi | Nm | 0.19 | 0,25 | 0.68 | 0,86 | 1.1 | 2.3 | 2.9 | 3.7 | 4.7 | 5 |
|
Beban maksimum yang diizinkan dalam waktu singkat |
Nm | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 |
Kami dapat menyediakan layanan Ekstra:
Jika motor ini tidak sesuai dengan permintaan Anda.Jangan ragu untuk menghubungi kami, Kami dapat membuat poros / belitan / flensa pemasangan / kabel / konektor yang disesuaikan. Kami akan bekerja berdampingan dengan Anda dan tim Anda untuk merancang motor yang sesuai dengan kebutuhan aplikasi Anda.Semua Rekayasa dan Dukungan dilakukan di rumah.
Layanan aksesori: Rem, konektor, Encoder
Desain Khusus: Berliku Disesuaikan, Flange Disesuaikan, Poros Disesuaikan....
FAQ:
T: Berapa lama waktu tunggu pesanan?
A: Lead time: 4 minggu setelah menerima deposit
T: Apa Jaminan perdagangan Anda?
A: 100% perlindungan kualitas produk.
100% produk tepat waktu perlindungan pengiriman.
Perlindungan pembayaran 100% untuk jumlah yang Anda pertanggungkan.
T: Apa itu Moq?
J: 5 PCS.Pesanan Kecil Selamat Datang.
T: Apakah Anda Membuat Produk yang Disesuaikan?
A: Ya, Kami Menerima ITU.
T: Tentang Seri Setelah Penjualan?
A: Layanan Purna Jual 24/7.
T: Apa tingkat kualitas produk Anda?
A: Kami memproduksi kualitas yang baik, menolak untuk menghasilkan kualitas rendah.
NEMA17 BLDC Plaetary Gearbox Motor :
