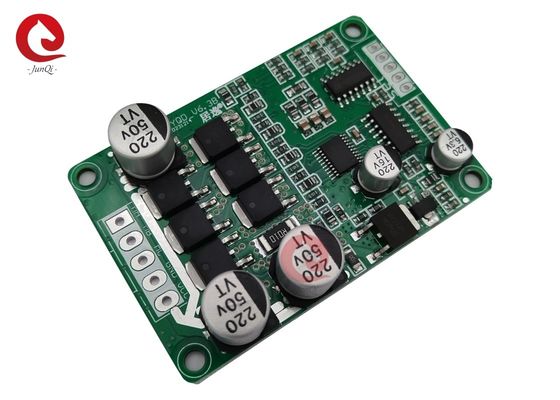

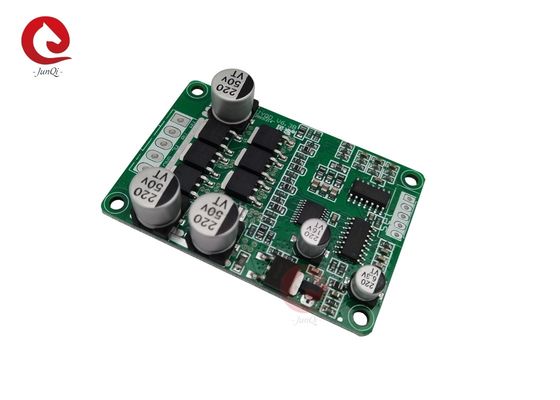

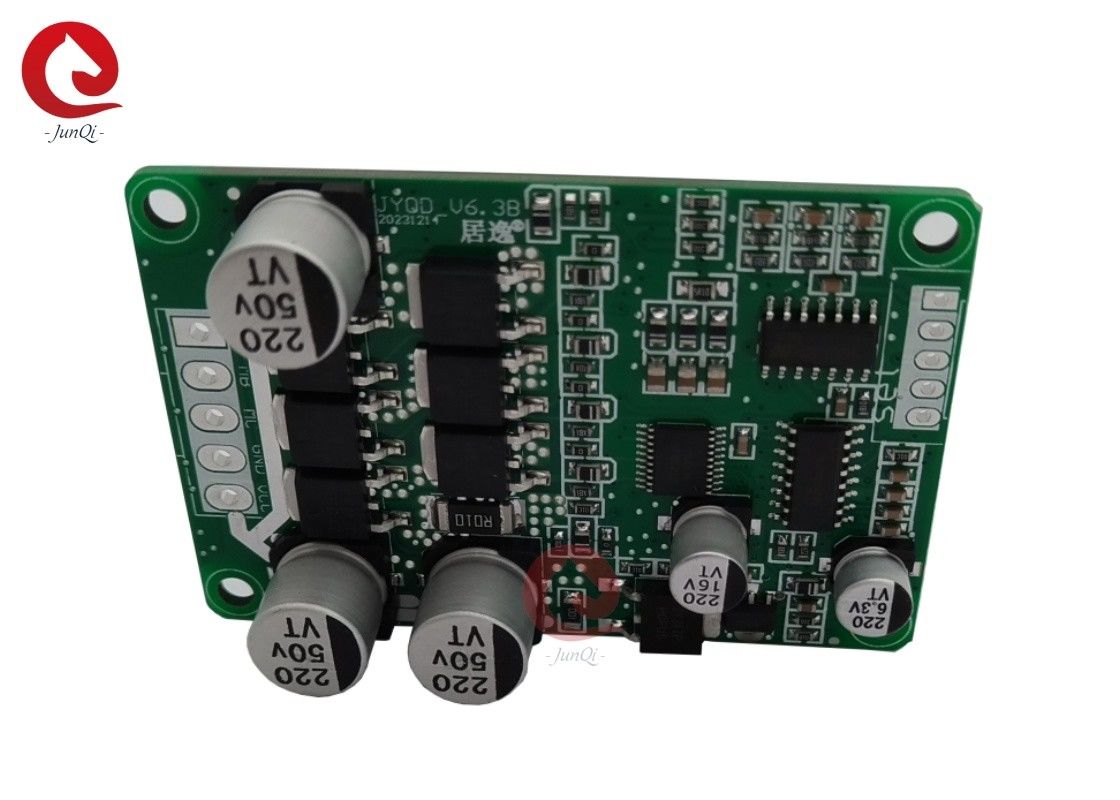

3 pahses DC 7-48V Brushless motor driver board 10A sensorless motor speed controller dengan kontrol PWM

3 pahses DC 7-48V Brushless motor driver board 10A sensorless motor speed controller dengan kontrol PWM

Parameter Papan Pengemudi:

Catatan aplikasi:

1. Konfirmasi bahwa tegangan dan parameter daya motor tidak melebihi jangkauan papan pengemudi seperti yang ditentukan.
2. Papan pengemudi ini digunakan untuk 3-fase brushless sensorless motor, tetapi tidak cocok untuk semua 3-fase brushless sensorless motor langsung.membalik, arus kerja motor tanpa beban terlalu besar, kecepatan tidak stabil, efisiensi rendah, dan tidak dapat dimulai dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitas papan pengemudi
sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik
3.JYQD_V6.3B papan drive adalah papan kosong, daya drive di bawah 100W motor tidak perlu untuk memaksa disipasi panas, perlu untuk memastikan ventilasi normal.
4.Port output 5V di papan pengemudi dilarang untuk terhubung ke peralatan listrik eksternal.Ini hanya cocok untuk menghubungkan potensiometer eksternal dan saklar ke papan ini untuk pengaturan kecepatan dan pembalikan.
5.Sinyal pada papan pengemudi JYQD_V6.3B adalah sinyal output pulsa kecepatan motor, dan arus output kurang dari 5mA.

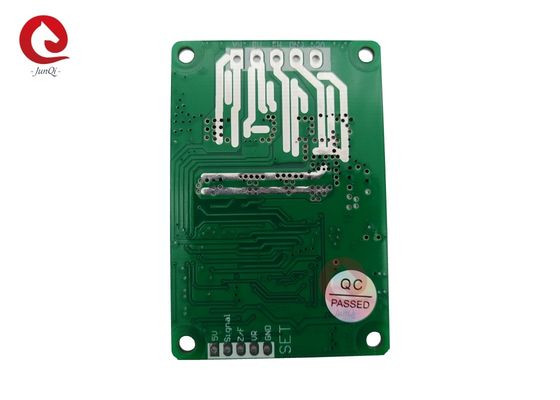

Diagram kabel dan deskripsi port:

1. Kontrol Pelabuhan
GND digunakan untuk kontrol internal papan pengemudi
Port kontrol kecepatan VR. Regulasi kecepatan tegangan analog 0V-5V regulasi kecepatan, regulasi kecepatan linier dari rendah ke tinggi.
Z / F
Sinyal motor kecepatan sinyal pulsa output port, 5V sinyal pulsa
5V Voltan keluar internal papan pengemudi, potensiometer eksternal atau saklar untuk penyesuaian kecepatan dan operasi mundur.

2. Power Port
P+/VCC ️ DC +
P-/GND DC -
MC Motor Fase C
MB Motor Fase B
MA Motor Fase A

3. Harap perhatikan kabel fase motor dan kabel Hall tidak terlalu panjang. Ini akan menyebabkan gangguan sinyal Jika kabel terlalu panjang.
4Jarak dari port kontrol: 2.54mm, Jarak dari port power:3.96 mm.
5Perhatikan isolasi antara driver MOSFET dan heat sink atau pelat instalasi.

V6.3B Ukuran papan penyelaman ((mm):
