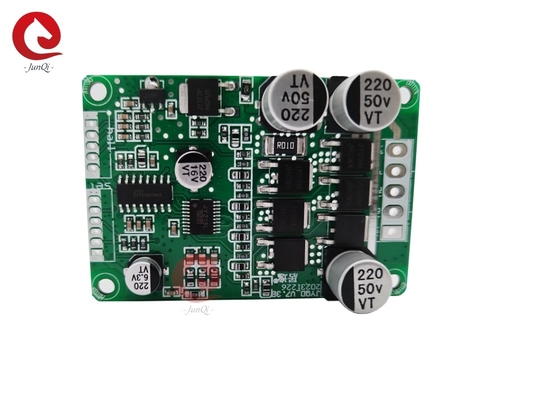

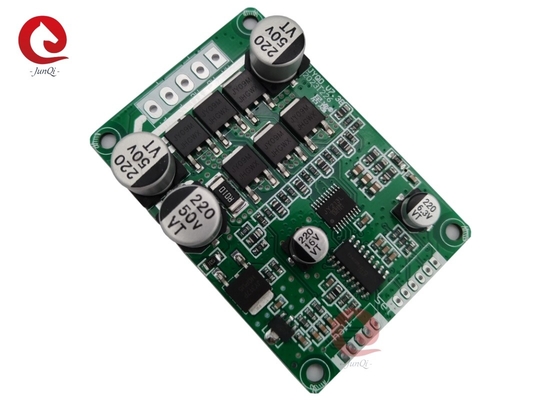

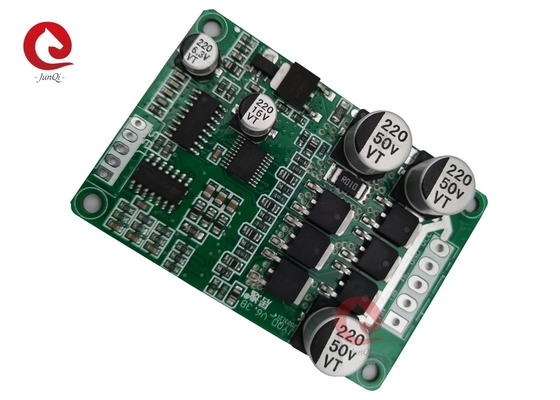

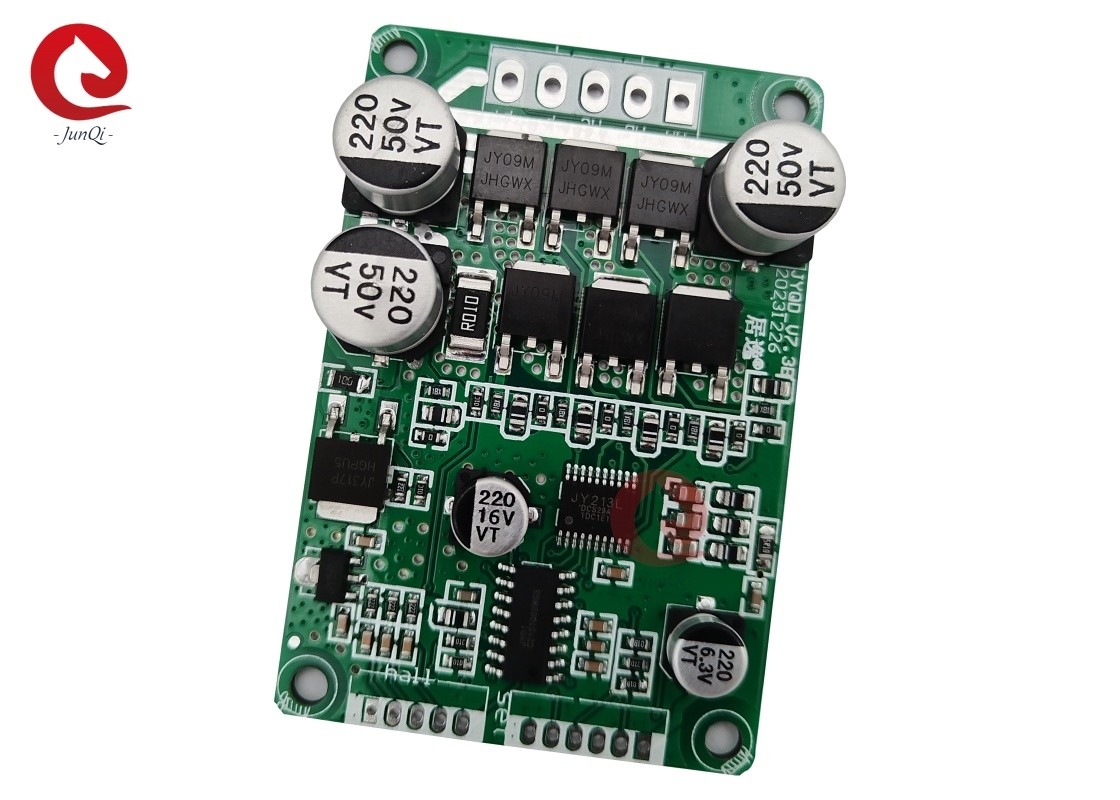

JYQD_V7.3B Tegangan 7~48V Maks arus 10A Daya Penggerak Kurang dari 200W Hall Sensor BLDC Motor

JYQD_V7.3B Tegangan 7~48V Maks arus 10A Daya Penggerak Kurang dari 200W Hall Sensor BLDC Motor

Deskripsi:

Catatan aplikasi:

1Konfirmasi bahwa tegangan dan parameter daya motor tidak dapat melebihi kisaran yang ditentukan oleh papan pengemudi.

2. Papan Pengemudi ini cocok untuk motor DC tanpa sikat Hall 120 derajat. Tidak semua pabrikan' urutan garis sesuai dengan urutan garis papan penggerak.Pelanggan dapat menyesuaikan urutan jalur Hall atau motor urutan jalur tiga fase sesuai dengan situasi yang sebenarnyaMencapai efek berkendara terbaik.

3. JYQD_V7.3B papan drive adalah papan kosong, daya drive di bawah 100W motor tidak perlu untuk memaksa disipasi panas, perlu untuk memastikan ventilasi normal.

4Port output 5V di papan pengemudi dilarang untuk terhubung ke peralatan listrik eksternal.Ini hanya cocok untuk menghubungkan potensiometer eksternal dan saklar ke papan ini untuk pengaturan kecepatan dan pembalikan.

5. Sinyal pada JYQD_V7.3B driver board adalah sinyal output pulsa kecepatan motor, dan arus output kurang dari 5mA.

Diagram koneksi kabel:

Deskripsi Pelabuhan:

1Pelabuhan sensor HALL
GND Hall kutub negatif
Hc Hall Hc
Hb Hall Hb
Hall Ha
5V Hall positif kutub

2. Kontrol Pelabuhan
GND digunakan untuk kontrol internal papan pengemudi
VR ️ Port kontrol kecepatan. regulasi kecepatan tegangan analog 0V-5V regulasi kecepatan, regulasi kecepatan linier dari rendah ke tinggi. regulasi kecepatan PWM perlu di darat dengan papan pengemudi.
Z / F Pengaturan kecepatan PWM harus diandalkan dengan papan pengemudi.
Sinyal motor kecepatan sinyal pulsa output port, 5V sinyal pulsa
EL Mengaktifkan kontrol port. Hubungkan 5V untuk memungkinkan operasi, Hubungkan GND untuk melarang operasi.
5V Voltan keluar internal papan pengemudi, potensiometer eksternal atau saklar untuk penyesuaian kecepatan dan operasi mundur.

3Port daya.
P+ DC +
P- DC -
MC Motor Fase C
MB Motor Fase B
MA Motor Fase A

4. Harap perhatikan kabel fase motor dan kabel Hall tidak terlalu panjang. Ini akan menyebabkan gangguan sinyal Jika kabel terlalu panjang.

5.Jarak port dari port kontrol dan port daya adalah 2,0 mm dan 3,96 mm masing-masing.

6Perhatikan isolasi papan penggerak saat menambahkan pemanas panas atau menempatkannya.

Dimensi ((mm):
