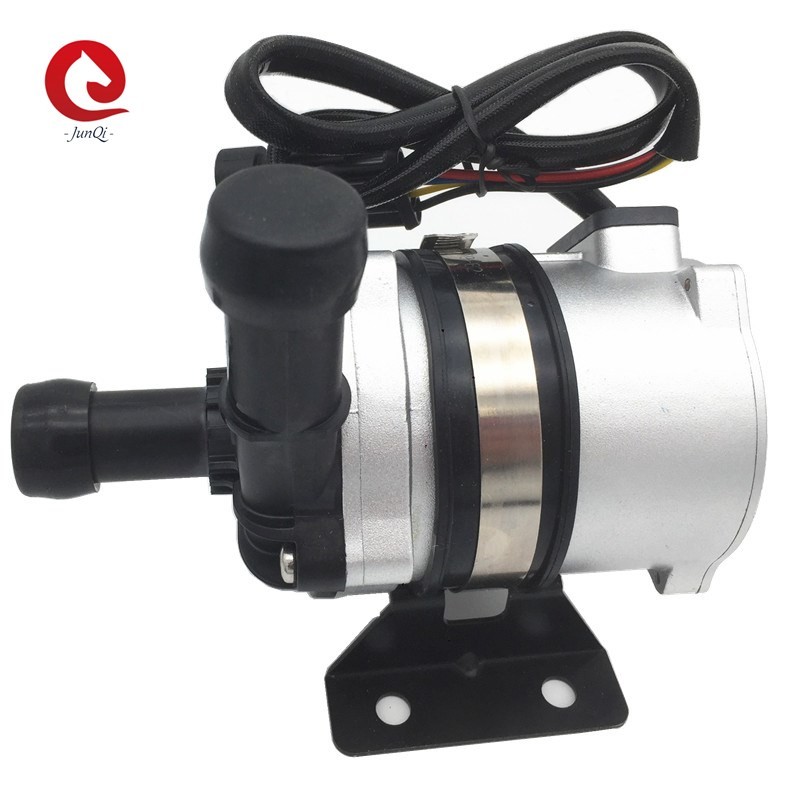

Pompa Air Motor DC Brushless 12V 100W Kontrol PWM Kontrol Kesalahan Glikol Pompa Colant Diagnostik

OWP-BL93-300 100W BLDC Pompa Air Dengan Kontrol PWM Dan Diagnostik Kesalahan pompa colant, pompa glikol, pompa air bldc

■ Aplikasi
Banyak digunakan dalam bus hybrid, mobil penumpang hybrid, kendaraan listrik, kereta api, dan kapal serta sistem sirkulasi pemanas dan pendingin lainnya.

■ Fitur
◆ Transmisi gaya magnet (struktur pompa pelindung) Pompa sentrifugal
◆ Motor DC brushless efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur pemakaian yang panjang.
◆ Dengan suhu pengoperasian yang beragam
◆ Pengontrol kecepatan sinyal PWM
◆ Dengan pengontrolan aliran konstan
◆ Perlindungan polaritas terbalik
◆ Perlindungan lari kering
◆ Over Voltage, proteksi arus berlebih
◆ Kelebihan beban, lebih dari perlindungan suhu

■ Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
Rumah kepala pompa: PPS + GF
Impeller: PPS + GF
Rongga pelindung: PPS + GF
Lengan poros: Bahan komposit resin karbon
Poros: poros baja tahan karat
Rumah magnet: kapsulasi plastik nilon
Cincin segel: EPDM

■ Perangkat mengemudi (Termasuk motor)
Mengemudi elektromagnet: magnet berkapsul plastik nilon
Sekrup dan mur: Baja tahan karat SUS 304
Mengemudi Motor: motor tanpa sikat
Rangka kawat motor: PPA GF
Rumah pompa: Casing aluminium die-casting dengan perawatan sandblasting dan impregnasi

Braket: Baja dengan lapisan bubuk
Bracket hoop: Stainless steel US 304 + Cincin karet redaman
Kedap air berdasarkan peringkat IP68 (en60529)
Model konektor: AMP282106-1 (Steker yang cocok AMP282088-1)
Diameter nosel: 22.4mm (diameter dalam: 16mm)

■ Spesifikasi Model
OWP-BL93-300-12A (12VDC)


■ Instruksi pemasangan
Pompa seri OWP-BL93-300 adalah pompa sentrifugal yang memerlukan pengisian awal,
Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeler selalu terendam dalam cairan, atau pompa telah diisi sebelumnya sebelum dihidupkan.

1: Pompa tidak boleh berjalan kering, meskipun dapat berjalan kering selama 30 detik (setelah 30 detik berjalan kering, secara otomatis akan berhenti), Operasi kering akan menimbulkan kebisingan, juga meningkatkan abrasi pada poros dan selongsong poros.

2: Gunakan pipa berdiameter yang disarankan yang menghubungkan saluran masuk pompa, jika Anda menggunakan saluran masuk pompa berdiameter lebih kecil, Karena tekanan negatif di pompa, udara luar lebih mudah masuk ke pompa melalui pipa, itu akan membuat penurunan kinerja pompa , dan juga gelembung udara membuat kerusakan pada pompa.

3: Dilihat dari arah saluran masuk pompa, impeler berputar searah jarum jam (lihat tanda panah di port saluran keluar).

4: Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang secara vertikal, port outlet harus menghadap ke atas.

5: Untuk menghindari pengeringan (udara tersangkut di impeller), port outlet pompa air harus vertikal atau di bagian atas impeller.(lihat gambar 1)

6: Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara mudah keluar, pipa saluran keluar tidak boleh digunakan kurang dari 90 derajat
Siku (lihat gambar 2).

7: Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan pengotor butiran besar sebagai media cair.





Suhu parameter
Suhu cairan sedang: -40 ℃ hingga + 85 ℃ (-40 ° F hingga + 185 ° F)
Suhu lingkungan kerja: -40 ℃ hingga + 85 ℃ (-40 ° F hingga + 185 ° F) Kelembaban ≤90%
Suhu penyimpanan: -40 ℃ hingga + 70 ℃ (-40 ° F hingga + 158 ° F) (hingga 100 ℃, tetapi itu akan mempersingkat masa pakai)
■ Tekanan sistem
-0,2 hingga 2,5 bar (100 ℃ (212 ° F).
Masa pakai layanan lebih dari 20.000 jam berdasarkan voltase pengenal dan suhu ambien 36 ℃ (86 ° F).
■ Rentang voltase
Nilai pompa air 12V, kisaran yang bisa diterapkan 9V - 16V
Nilai pompa air 24V, kisaran yang bisa diterapkan 18V - 30V
Walaupun motor dapat digunakan dalam berbagai macam tegangan dan temperatur, namun tegangan dan temperatur yang berlebihan atau terlalu rendah akan mempengaruhi masa pakai motor, pompa tidak dapat terkena radiasi termal ambien.

Cairan sedang: air murni, campuran cair (Air dengan glikol di bawah 60%)


■ Parameter listrik

Model konektor dan sifat listrik yang sesuai (lihat gambar 3):

■Karakter PWM

■ Perhatian
1. Bekerja suhu lingkungan: -40 ℃ -85 ℃, harus mencoba untuk menghindari dekat dengan tiga elemen katalitik, sistem pipa pembuangan gas dan mesin selama instalasi, memastikan suhu lingkungan kerja.
2. Posisi pemasangan pompa air harus sedekat mungkin dengan ketinggian air rendah, untuk memperpanjang umur pompa.
4. Harap gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai
5. Perhatikan kemurnian air, hindari macet dan tersumbat impeler untuk mengurangi umur pompa
■ Parameter kinerja

• Dimensi eksternal
•
•
•
