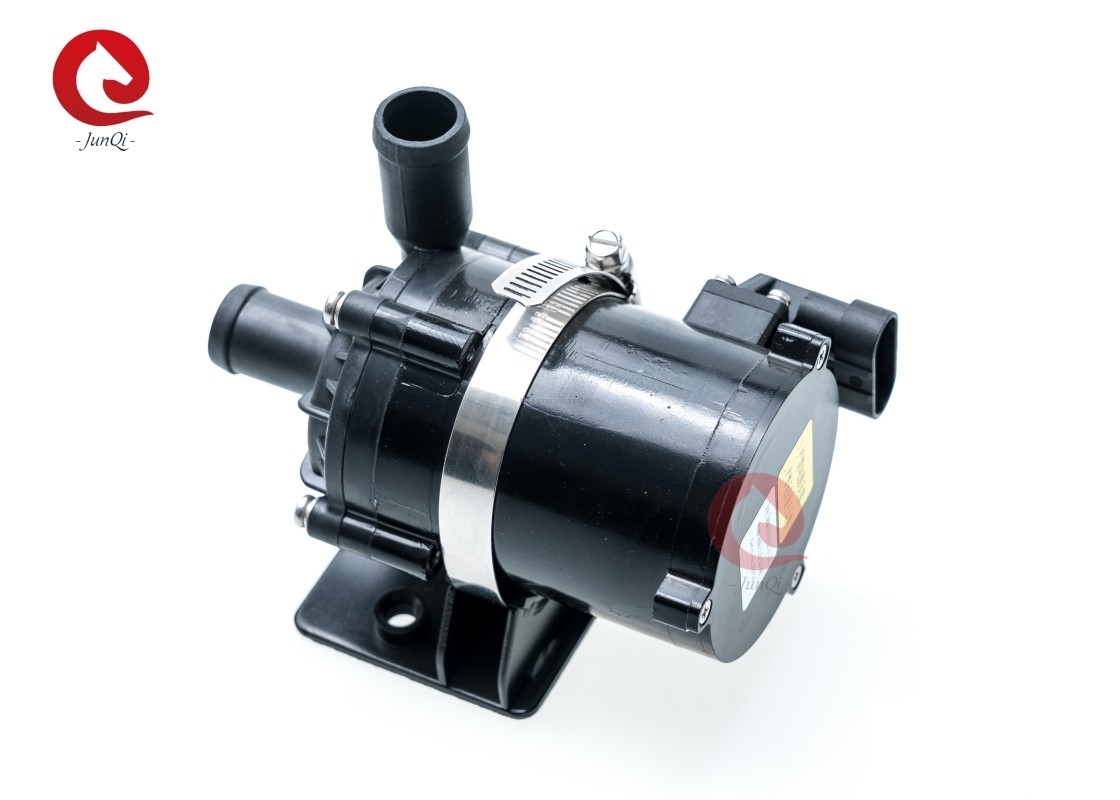

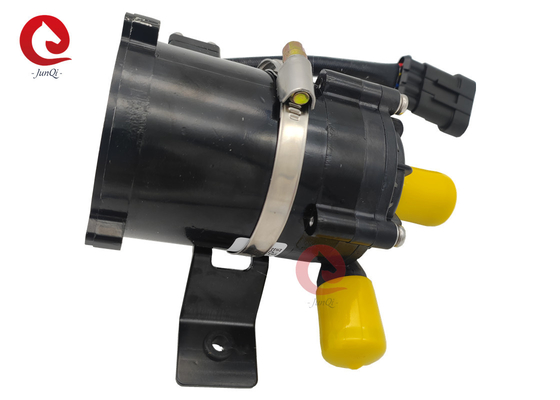

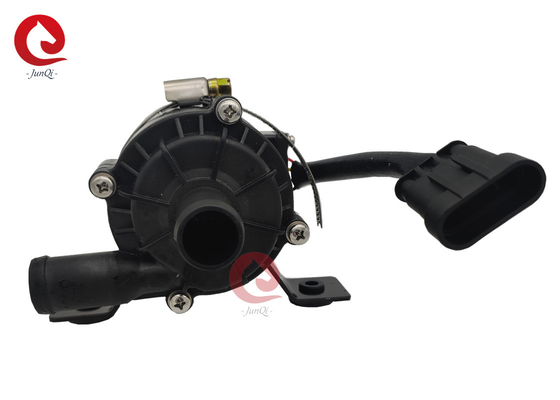

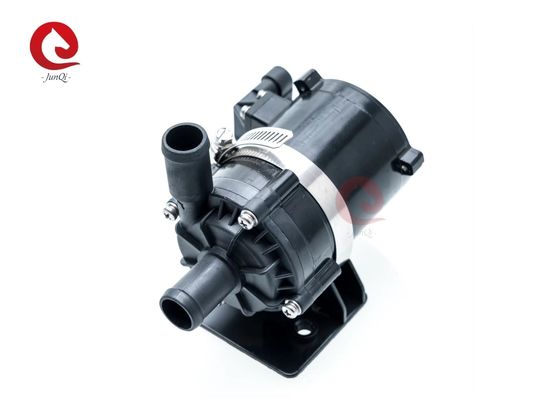

Cooling Auxiliary 24 12VDC Brushless DC Motor Water Pump 80W Untuk Sirkulasi Pemanasan HEV EV

HEV atau pompa air mobil listrik,pendingin baterai,pompa pendingin,pompa mobil listrik

Mobil seri DKB80 Pompa air listrik

Peningkatan/sirkulasi/frekuensi variabel/kebisingan rendah/pompa perisai/pengendalian PWM/balas sinyal

♣ Aplikasi

Terapkan pada HEV ((Hybrid Electric Vehicle),EV ((Electric Vehicles), kereta api, kapal dan sistem sirkulasi pemanasan dan pendinginan lainnya.

1Motor kendaraan listrik hibrida (HEV), kendaraan listrik jangkauan panjang (EREV) dan siklus pendinginan sistem kontrol.

2Siklus pendinginan mesin dan sistem kontrol bus listrik murni, baterai pemanas dan pendinginan siklus bantu.

3Siklus pendinginan turbocharger.

4Siklus pendinginan air mesin.

5. 12KW siklus air pra-pemanas.

6. Penggunaan sistem pendingin lainnya.

♣ Fitur

* Pompa sentrifugal satu tahap

* Transmisi gaya magnetik (struktur pompa perisai)

* Motor DC brushless efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, masa pakai yang panjang.

* Dengan suhu operasi yang luas

* Pengendalian kecepatan sinyal PWM (kembali sinyal PG opsional)

* Dengan kontrol aliran konstan

* Perlindungan polaritas terbalik

* Perlindungan jalan kering

* Perlindungan atas tegangan, atas arus

* Overload, perlindungan suhu yang berlebihan

* Komponen elektronik kelas mobil

♣ Deskripsi teknis (bagian yang bersentuhan dengan cairan)

Rumah kepala pompa: PPS+GF

Impeller: PPS+GF

Kerongkongan perisai: PPS+GF

Bantalan poros: Bahan komposit resin karbon+ mesin cuci keramik zirconia

Poros: poros baja tahan karat berongga

Rotor: Nylon injeksi dikemas

Cincin segel: EPDM

♣ Perangkat penggerak (Termasuk motor)

Elektromagnet penggerak: magnet + injeksi nilon dikemas

Sekrup dan kacang: SUS 304 stainless steel

Motor pengemudi: motor tanpa sikat

Kerangka kawat motor: PPA+GF (putih)

Rumah pompa: paduan aluminium

Bracket: SUS 304 stainless steel

Bracket hoop: US 304 stainless steel+ Damping rubber ring

Waterproof berdasarkan rating IP67 (en60529)

Konektor: 3 pin atau 4 pin (dengan umpan balik sinyal PG)

Diameter nozel:22.6mm (diameter dalaman:16mm)

♣ Spesifikasi Model

DKB80-12A ((SR/PG)

DKB80-24A ((SR/PG)

Dengan akhiran model bracket pemasangan: SR (misalnya:DKB80-12ASR)

Dengan imbal balik sinyal pin model PG:PG (misalnya:DKB80-12APG)

♣ Instruksi pemasangan

Pompa seri DKB80 adalah pompa sentrifugal yang membutuhkan pra-isi,

Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeller selalu terbenam dalam cairan, atau pra-diisi pompa sebelum daya pada.

1: Pompa seharusnya tidak berjalan kering, meskipun bisa berjalan kering selama 30 detik (setelah 30 detik berjalan kering, itu akan berhenti secara otomatis), berjalan kering akan membuat suara,juga meningkatkan abrasi pada poros dan lengan poros.

2: Gunakan pipa diameter yang direkomendasikan yang menghubungkan inlet pompa, jika Anda menggunakan inlet pompa selang diameter yang lebih kecil, Karena tekanan negatif di pompa,udara luar lebih mudah masuk ke pompa melalui pipa, itu akan membuat degradasi kinerja pompa, dan juga gelembung udara membuat kerusakan pada pompa.

3: Jika dilihat dari arah masuk pompa, impeller berputar searah jarum jam (lihat panah pada outlet port).

4: Pompa dapat dipasang secara vertikal atau horisontal (lihat gambar 1) Ketika dipasang secara vertikal, outlet port harus ke atas.

5: Untuk menghindari aliran kering (udara terjebak dalam impeller),port outlet pompa air harus vertikal atau di bagian atas impeller (lihat gambar 1).

6: Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara dilepaskan dengan mudah, pipa outlet tidak boleh digunakan kurang dari 90 derajat

Siku (lihat gambar 2).

7: Jangan gunakan air laut atau polusi berat lainnya dengan larutan kotoran biji-bijian besar sebagai media cair.

♣ Parameter suhu

Suhu cair sedang: -40°C sampai +120°C (-40°F sampai + 248°F)

Suhu lingkungan kerja: -40°C sampai +100°C (-40°F sampai +212°F)

Suhu penyimpanan: -40°C sampai +70°C (-40°F sampai +158°F)

(hingga 100 °C, tetapi akan memperpendek umur layanan)

♣ Tekanan sistem

-0,2 sampai 2,5 bar (100°C).

Masa pakai lebih dari 20.000 jam berdasarkan tegangan nominal dan suhu sekitar 36 °C (~ 86 °F).

♣ Kisaran tegangan

Pompa air nominal 12V, rentang kerja 9V - 16V

Pompa air nominal 24V, rentang kerja 18V - 30V

Meskipun motor dapat digunakan dalam rentang tegangan dan suhu yang luas, tetapi tegangan dan suhu yang berlebihan atau terlalu rendah akan mempengaruhi umur kerja motor,Pompa tidak dapat terkena radiasi termal lingkungan.

Cairan medium: air murni, campuran cair (Air dengan kurang dari 60% glikol)

♣ Parameter listrik

♣Model konektor dan pin

♣ Perhatian

1. suhu lingkungan kerja:-40°C-120°C, harus mencoba untuk menghindari dekat tiga elemen katalis, sistem pipa pembuangan gas dan mesin selama instalasi,memastikan suhu lingkungan kerja.

2Posisi pemasangan pompa air harus sedekat mungkin dengan tingkat air yang rendah, untuk memperpanjang umur pompa.

3Untuk mengurangi ketahanan air, harus sebanyak mungkin untuk mengurangi jumlah siku di pipa di instalasi, memastikan tidak ada siku dalam 20 cm dari pompa.

4. Silakan gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi umur

5. Perhatikan kemurnian air, hindari untuk macet dan impeller-terkunci untuk mengurangi umur pompa.

♣ Grafik kurva

♣ Ukuran keseluruhan
