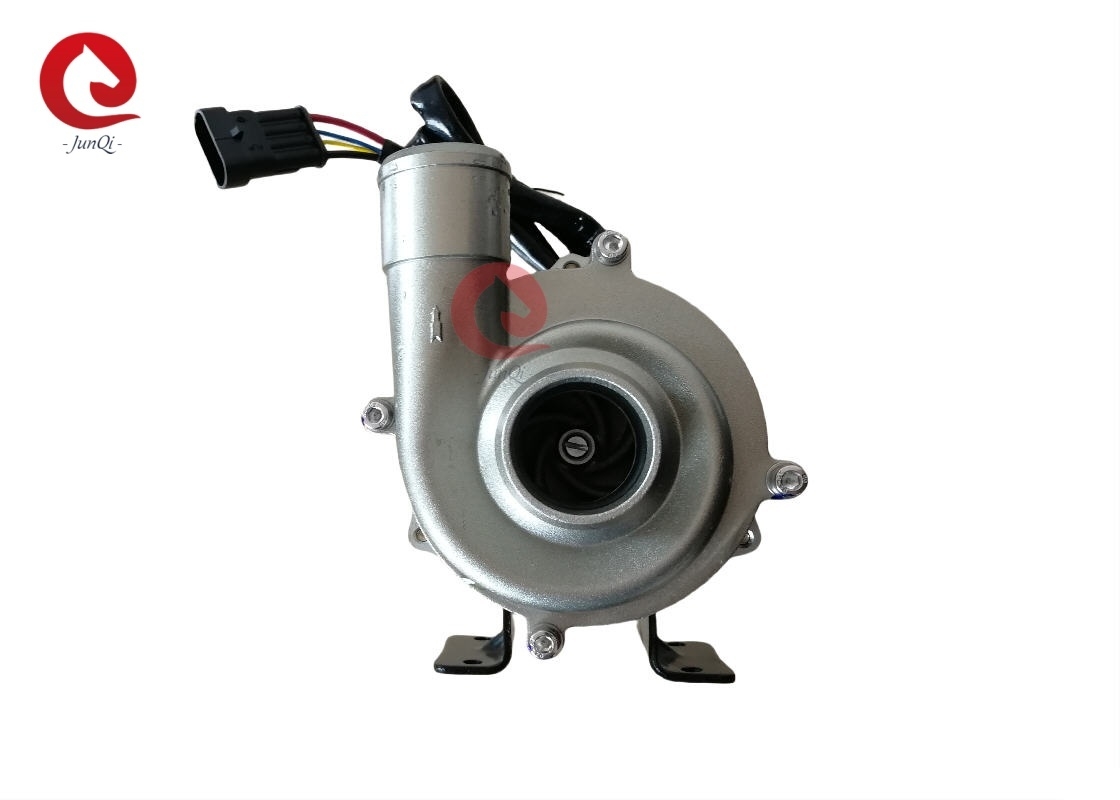

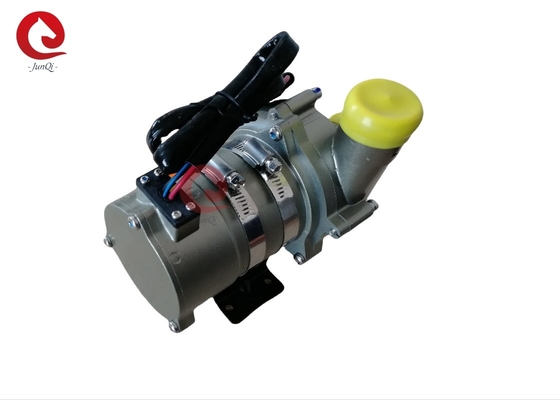

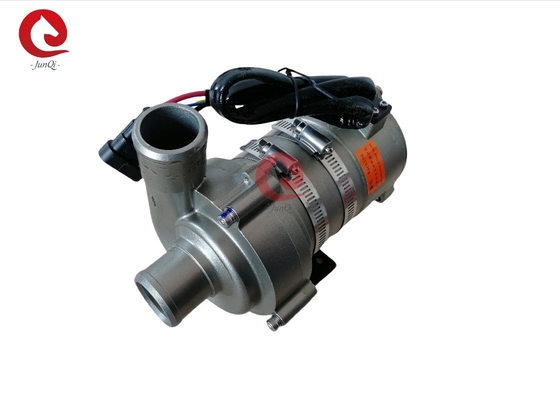

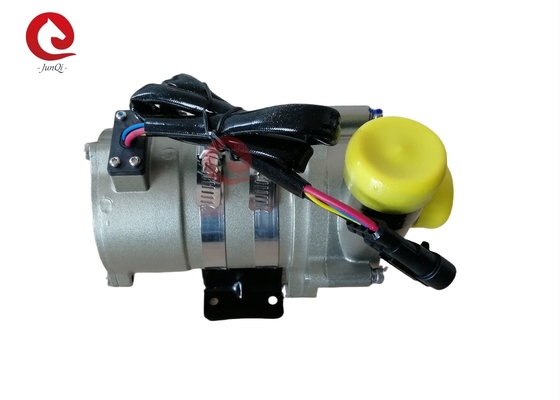

Pompa sentrifugal motor DC tanpa sikat DC 24V 240W pompa air listrik tugas berat untuk bus listrik, baterai truk dan pendinginan pengontrol dengan PWM
OWP-7000KL67 Pompa air listrik berat 240W untuk sistem pendingin baterai bus/truk listrik dan pengontrol
■ Aplikasi
Banyak digunakan dalam bus hibrida, mobil penumpang hibrida, kendaraan listrik, kereta api, kapal dan pemanas lainnya dan
sistem sirkulasi pendingin.
■ Fitur
◆ Pompa sentrifugal
◆ Transmisi kekuatan magnet
◆ Motor DC tanpa sikat berefisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur panjang.
◆ Dengan berbagai suhu operasi
◆ PWM sinyal kecepatan kontrol ((opsional)
◆ Output sinyal diagnostik (opsional)
◆ Mengontrol aliran yang konstan
◆ Perlindungan polaritas terbalik
◆ Perlindungan saat berjalan kering
◆ Perlindungan atas Tegangan, atas arus
◆ Terlalu banyak beban, perlindungan suhu tinggi
■ Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
Rumah kepala pompa: Paduan aluminium die casting
Impeller: PPS+GF
Kerongkongan perisai: PPS+GF
Sleeve poros: bahan komposit karborundum
Arus: stainless steel ((3CR14) arus
Kotak magnet: Kapsul plastik PPS
Cincin segel: EPDM
■ Perangkat penggerak (termasuk motor)
Rotor penggerak: PPS plastik magnet kapsul
Sekrup dan kacang: SUS 304 stainless steel
Motor pengemudi: motor tanpa sikat
Kerangka kawat motor: PPA GF
Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + lapisan bubuk PE.
Bracket: baja
Bracket hoop: US 304 stainless steel
Waterproof berdasarkan rating IP67 (en60529)
Model konektor: AMP282104-1 (cocok Plug AMP282109-1)
Diameter nozel: 40mm (1.5 inci)
■ Instruksi pemasangan
Pompa seri OWP-7000KL67 adalah pompa sentrifugal yang membutuhkan praisi,
Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeller selalu
terendam dalam cairan, atau pra-diisi pompa sebelum daya pada.
1: Pompa tidak harus berjalan kering, meskipun bisa berjalan kering selama 15 menit (setelah 15 menit)
menit kering-berjalan, itu akan berhenti secara otomatis), kering berjalan akan membuat suara, juga meningkatkan
abrasi pada poros dan lengan poros.
2: Gunakan pipa diameter yang direkomendasikan untuk menghubungkan inlet pompa, jika Anda menggunakan diameter yang lebih kecil
Inlet pompa selang, Karena tekanan negatif di pompa, udara luar lebih mudah masuk ke
pompa melalui pipa, itu akan membuat degradasi kinerja pompa, dan juga udara
Gelembung merusak pompa.
3: Jika dilihat dari arah masuk pompa, impeller berputar searah jarum jam (lihat panah pada
port outlet).
4: Pompa dapat dipasang secara vertikal atau horisontal (lihat gambar 1)
vertikal, outlet port harus ke atas.
5: Untuk menghindari kering (udara terjebak dalam impeller),port outlet pompa air harus
berada secara vertikal atau di bagian atas impeller (lihat gambar 1)
6: Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara
mudah dibuang, pipa outlet tidak boleh digunakan kurang dari 90 derajat siku (lihat gambar 2).
7: Tidak dapat menggunakan air laut atau polusi berat lainnya dengan larutan kotoran biji-bijian besar sebagai cairan
medium.
Parameter suhu
Suhu cair rata-rata: -40°Csampai +85°C(-40°F sampai + 185°F)
Suhu lingkungan kerja: -40°Csampai +120°C(-40°F sampai +248°F)
Suhu penyimpanan:- 40°Csampai +70°C(-40°F sampai +158°F)
(hingga 100°C, tapi itu akan memperpendek umur layanan)
■Tekanan sistem
-0,2 sampai 2,5 bar (100°C(212 ° F).
Kehidupan layanan lebih dari 20.000 jam berdasarkan tegangan nominal dan 36°C(86°F) lingkungan
suhu.
■Kisaran tegangan
Pompa air nominal 24V, rentang kerja 18V - 32V
Meskipun motor dapat digunakan dalam rentang tegangan dan suhu yang luas, tetapi berlebihan atau terlalu
tegangan rendah dan suhu akan mempengaruhi masa pakai motor, pompa tidak dapat
Terpapar radiasi termal lingkungan.
Cairan menengah: campuran cair (Banyu dengan kurang dari 60% glikol)
■Parameter listrik
|
Tegangan Kerja
(VDC)
|
Kekuatan nominal
(W)
|
Aliran Nominal
(L/H)
|
Dimensi
(mm)
|
Berat badan
(g)
|
| 24V ((18V-32V) |
240W |
Q=2800L/H,
H≥ 16M
|
190*90*157 |
2200 g |
Model konektor dan sifat listrik yang sesuai (lihat gambar 3):
|
AMP282104
(Sambungan Colokan AMP282109-1)
|
1 |
2 |
| + 24V |
GND |
| Ketebalan kawat |
Kawat terpanjang yang digunakan* |
| |
24V |
| 1.5 mm2 |
16m |
| 2.5 mm2 |
25m |
| 3 mm2 |
31m |
| 4 mm2 |
40m |
Ukuran kawat yang direkomendasikan adalah (berdasarkan penurunan tegangan 3%)
*Panjang kawat berarti jarak dari pompa ke baterai
■Perhatian
1. suhu lingkungan kerja:-40°C-120°C, harus mencoba untuk menghindari dekat tiga elemen katalis, sistem pipa pembuangan gas dan mesin selama instalasi,memastikan suhu lingkungan kerja.
2Posisi pemasangan pompa air harus sedekat mungkin dengan tingkat air yang rendah, untuk memperpanjang umur pompa.
4. Silakan gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai
5. Perhatikan kemurnian air, hindari untuk macet dan impeller-terkunci untuk mengurangi umur pompa
■Parameter kinerja
