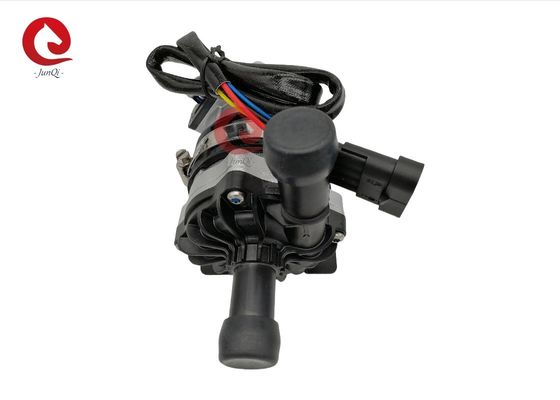

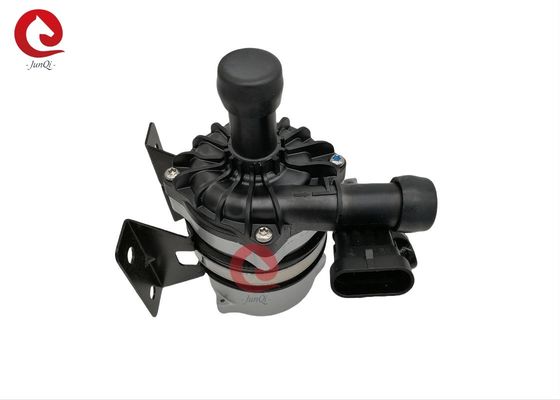

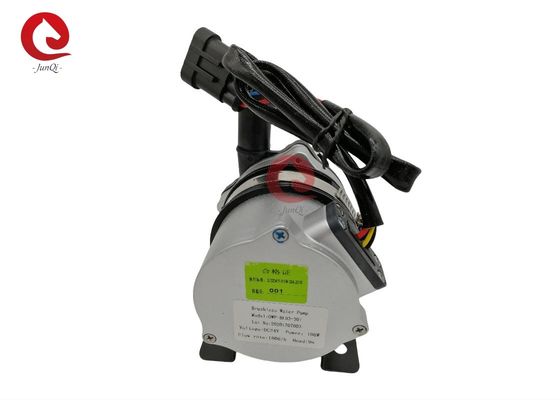

24VDC 1800L / M 9M 100W BLDC Kendaraan Listrik Pompa Air Kontrol PWM

OWP-BL93-301 pompa air elektrik 24V DC 1800L/M, H=9M, pompa air BLDC 100W dengan kontrol PWM

Peningkatan/sirkulasi/Frekuensi-variabel/Kebisingan-rendah/pompa pelindung/kontrol PWM/ Umpan balik kesalahan

OWP-BL93-301 Pompa Air BLDC 100W Dengan Kontrol PWM Dan Diagnostik Kesalahan pompa colant, pompa glikol, pompa air bldc

■ Aplikasi
Banyak digunakan pada bus hibrida, mobil penumpang hibrida, kendaraan listrik, kereta api, dan kapal serta sistem sirkulasi pemanas dan pendingin lainnya.

■ Fitur
◆Transmisi gaya magnet (struktur pompa pelindung) Pompa sentrifugal
◆Motor DC tanpa sikat efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur panjang.
◆Dengan rentang suhu pengoperasian yang luas
◆Pengendalian kecepatan sinyal PWM
◆Dengan pengendalian aliran konstan
◆Perlindungan polaritas terbalik
◆Perlindungan berjalan kering
◆Tegangan berlebih, perlindungan arus berlebih
◆Kelebihan beban, perlindungan suhu berlebih

■ Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
Rumah kepala pompa: PPS+GF
Impeller: PPS+GF
Rongga pelindung: PPS+GF
Selongsong poros: Bahan komposit resin karbon
Poros: poros baja tahan karat
Rumah magnet: kapsulasi plastik nilon
Cincin segel: EPDM

■ Perangkat penggerak (Termasuk motor)
Elektromagnet penggerak: magnet berkapsul plastik nilon
Sekrup dan mur: Baja tahan karat SUS 304
Motor Penggerak: motor tanpa sikat
Rangka kawat motor: PPA GF
Rumah pompa: Casing aluminium die-casting dengan perlakuan sandblasting dan impregnasi

Braket: Baja dengan lapisan bubuk
Gelang braket: Baja tahan karat US 304+ Cincin karet peredam
Tahan air berdasarkan peringkat IP68 (en60529)
Model konektor: AMP282106-1(colokan yang cocok AMP282088-1)
Diameter nosel: 22.4mm (diameter dalam: 16mm)

■ Spesifikasi Model
OWP-BL93-301 (24VDC)
■ Instruksi pemasangan
Pompa seri OWP-BL93-300 adalah pompa sentrifugal yang memerlukan pengisian awal,
Pompa dipasang pada posisi terendah sistem untuk memastikan bahwa impeller selalu terendam dalam cairan, atau isi pompa terlebih dahulu sebelum dinyalakan.

1: Pompa tidak boleh dijalankan kering, meskipun dapat dijalankan kering selama 30 detik (setelah 30 detik dijalankan kering, pompa akan berhenti secara otomatis), Berjalan kering akan menimbulkan kebisingan, juga meningkatkan abrasi pada poros dan selongsong poros.

2: Gunakan pipa diameter yang direkomendasikan untuk menghubungkan saluran masuk pompa, jika Anda menggunakan selang diameter yang lebih kecil pada saluran masuk pompa, Karena tekanan negatif pada pompa, udara luar lebih mudah masuk ke pompa melalui saluran pipa, hal itu akan membuat kinerja pompa menurun, dan juga gelembung udara merusak pompa.

3: Dilihat dari arah saluran masuk pompa, impeller berputar searah jarum jam (lihat panah pada port keluar).

4: Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang secara vertikal, port keluar harus mengarah ke atas.

5: Untuk menghindari berjalan kering (udara tersangkut di impeller), port keluar pompa air harus vertikal atau di bagian atas impeller. (lihat gambar 1)

6: Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara keluar dengan mudah, pipa keluar tidak boleh menggunakan siku kurang dari 90 derajat
Siku (lihat gambar 2).

7: Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan kotoran butiran besar sebagai media cair.

Suhu parameter
Suhu cairan media: -40℃ hingga +85℃ (-40°F hingga + 185°F)
Suhu lingkungan kerja: -40℃ hingga +85℃ (-40°F hingga +185°F) Kelembaban ≤90%
Suhu penyimpanan: -40℃ hingga +70℃ (-40°F hingga +158°F) (hingga 100 ℃, tetapi akan memperpendek masa pakai)
■ Tekanan sistem
-0.2 hingga 2.5 bar (100℃ (212°F).
Masa pakai lebih dari 20.000 jam berdasarkan tegangan terukur dan suhu lingkungan 36℃(86°F).
■ Rentang tegangan
Pompa air 12V berperingkat, rentang yang dapat digunakan 9V - 16V
Pompa air 24V berperingkat, rentang yang dapat digunakan 18V - 30V
Meskipun motor dapat digunakan dalam rentang tegangan dan suhu yang luas, tetapi tegangan dan suhu yang berlebihan atau terlalu rendah akan memengaruhi masa pakai motor, pompa tidak boleh terkena lingkungan radiasi termal.

Cairan media: air murni, campuran cairan (Air dengan glikol di bawah 60%)


■ Parameter listrik

Model konektor dan sifat listrik yang sesuai (lihat gambar 3):

■Karakter PWM

■ Perhatian
1. Suhu lingkungan kerja: -40℃--85℃, harus mencoba menghindari dekat dengan sistem pipa pembuangan gas katalitik tiga elemen dan mesin selama pemasangan, pastikan suhu lingkungan kerja.
2. Posisi pemasangan pompa air harus sedekat mungkin dengan permukaan air rendah, untuk memperpanjang masa pakai pompa.
4. Harap gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai
5. Perhatikan kemurnian air, hindari macet dan impeller terblokir untuk mengurangi masa pakai pompa
■ Parameter kinerja

• Dimensi eksternal
•
•
•
