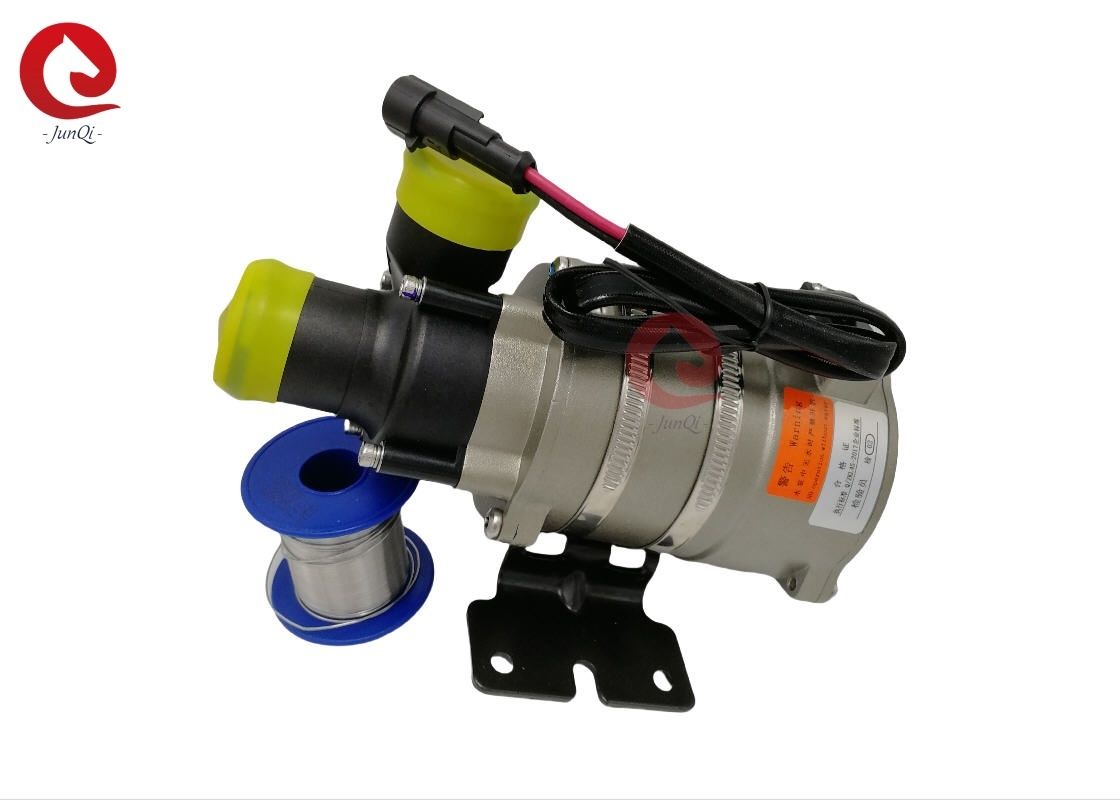

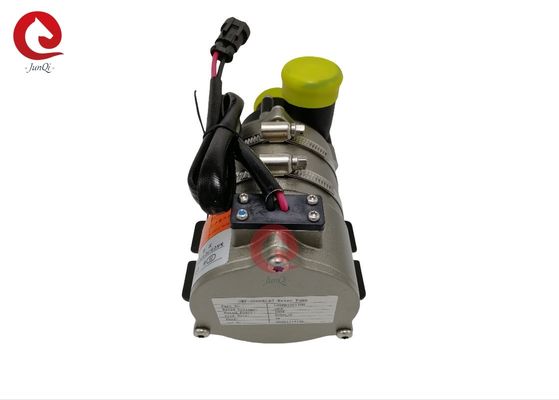

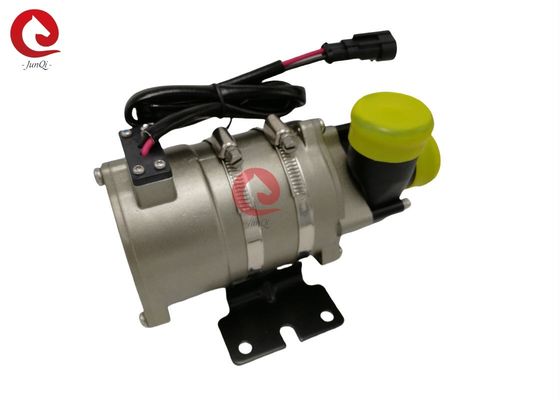

Pompa air DC tanpa sikat OWP-6000KL67 SERIES
Peningkatan/sirkulasi/Friken Variabel/Kebisingan Rendah/Pompa Sentrifugal
Kontrol PWM / umpan balik sinyal
■ Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
Rumah kepala pompa: PPS+GF
Impeller: PPS+GF
Kerongkongan perisai: PPS+GF
Sleeve poros: bahan komposit karborundum
Arus: stainless steel ((3CR14) arus
Kotak magnet: Kapsul plastik PPS
Cincin segel: EPDM
■ Perangkat penggerak (termasuk motor)
Rotor penggerak: PPS plastik magnet kapsul
Sekrup dan kacang: SUS 304 stainless steel
Motor pengemudi: motor tanpa sikat
Kerangka kawat motor: PPA GF
Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + lapisan bubuk PE.
Bracket: baja
Bracket hoop: US 304 stainless steel
Waterproof berdasarkan rating IP67 (en60529)
Model konektor: AMP282104-1 (cocok Plug AMP282109-1)
Diameter nozzle: 40mm (1.5 inci) ■ Instruksi pemasangan
Pompa seri OWP-6000KL adalah pompa sentrifugal yang membutuhkan pompa praisi,
Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeller selalu
terendam dalam cairan, atau pra-diisi pompa sebelum daya pada.
■ Aplikasi
Banyak digunakan dalam bus hibrida, mobil penumpang hibrida, kendaraan listrik, kereta api, kapal dan pemanas lainnya dan
sistem sirkulasi pendingin.
■ Fitur
◆Pompa sentrifugal
◆Transmisi kekuatan magnet
◆Motor DC tanpa sikat efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur panjang.
◆Dengan suhu operasi yang luas
◆ Pengatur kecepatan sinyal PWM (opsional)
◆ Output sinyal diagnostik (opsional)
◆Dengan kontrol aliran konstan
◆Perlindungan polaritas terbalik
◆Perlindungan jalan kering
◆Perlindungan atas tegangan, atas arus
◆Pengelolaan suhu yang berlebihan
1: Pompa tidak harus berjalan kering, meskipun bisa berjalan kering selama 15 menit (setelah 15 menit)
menit kering-berjalan, itu akan berhenti secara otomatis), kering berjalan akan membuat suara, juga meningkatkan
abrasi pada poros dan lengan poros.
2: Gunakan pipa diameter yang direkomendasikan untuk menghubungkan inlet pompa, jika Anda menggunakan diameter yang lebih kecil
Inlet pompa selang, Karena tekanan negatif di pompa, udara luar lebih mudah masuk ke
pompa melalui pipa, itu akan membuat degradasi kinerja pompa, dan juga udara
Gelembung merusak pompa.
3: Jika dilihat dari arah masuk pompa, impeller berputar searah jarum jam (lihat panah pada
port outlet).
4: Pompa dapat dipasang secara vertikal atau horisontal (lihat gambar 1)
vertikal, outlet port harus ke atas.
5Untuk menghindari dry-running (udara terjebak dalam impeller),port outlet pompa air harus
berada secara vertikal atau di bagian atas impeller (lihat gambar 1)
6: Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara
mudah dibuang, pipa outlet tidak boleh digunakan kurang dari 90 derajat siku (lihat gambar 2).
7: Tidak dapat menggunakan air laut atau polusi berat lainnya dengan larutan kotoran biji-bijian besar sebagai cairan
medium.
■ Parameter suhu
Suhu cair sedang: -40°C sampai +85°C (-40°F sampai + 185°F)
Suhu lingkungan kerja: -40°C sampai +120°C (-40°F sampai +248°F)
Suhu penyimpanan: -40°C sampai +70°C (-40°F sampai +158°F)
(hingga 100 °C, tetapi akan memperpendek umur layanan)
■ Tekanan sistem
-0,2 sampai 2,5 bar (100°C).
Kehidupan layanan lebih dari 20.000 jam berdasarkan tegangan nominal dan 36 °C ((86 °F) lingkungan
suhu.
■ Jangkauan tegangan
Pompa air nominal 24V, rentang kerja 18V - 32V
Meskipun motor dapat digunakan dalam rentang tegangan dan suhu yang luas, tetapi berlebihan atau terlalu
tegangan rendah dan suhu akan mempengaruhi masa pakai motor, pompa tidak dapat
Terpapar radiasi termal lingkungan.
Cairan menengah: campuran cair (Banyu dengan kurang dari 60% glikol)
■ Parameter listrik
|
Tegangan Kerja
(VDC)
|
Kekuatan nominal
(W)
|
Aliran Nominal
(L/H)
|
Dimensi
(mm)
|
Berat badan
(g)
|
| 18-32v (24V) |
190W |
Q=6000L/H,
H≥4m
|
202*90*105 |
1700 g |
Model konektor dan sifat listrik yang sesuai (lihat gambar 3):
|
AMP282104
(Sambungan Colokan AMP282109-1
|
1 |
2 |
| +24VDC |
GND |
Ukuran kawat yang direkomendasikan adalah (berdasarkan penurunan tegangan 3%)
| Ketebalan kawat |
Kawat terpanjang yang digunakan |
| |
24v |
|
1.5 mm2
|
16m |
|
2.5 mm2
|
25m |
|
3 mm2
|
31m |
|
4 mm2
|
40m |
* Panjang kawat berarti jarak dari pompa ke baterai
■ Perhatian
1. suhu lingkungan kerja:-40°C-120°C, harus mencoba untuk menghindari dekat tiga elemen
katalitik, sistem pipa pembuangan gas dan mesin selama instalasi, memastikan
suhu lingkungan.
2.Posisi pemasangan pompa air harus sedekat mungkin dengan air rendah
tingkat, untuk memperpanjang masa pakai pompa.
4. Silakan gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi layanan
kehidupan
5. Perhatikan kemurnian air, menghindari macet dan impeller-terkunci untuk mengurangi
masa pakai pompa
■Parameter kinerja
Dimensi eksternal:
