| Tempat asal: | Cina |
| Nama merek: | junqi |
| Sertifikasi: | IS9001, TS16949,CE |
| Nomor model: | OWP-7000KL67 |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Negotialbe |
| Kemasan rincian: | cocok untuk ekspor |
| Waktu pengiriman: | berdasarkan pesanan, |
| Syarat-syarat pembayaran: | T / T, Western Union, Paypal |
| Menyediakan kemampuan: | 1000set / Bulan |
| Model: | OWP-7000KL67 | Bahan: | PPS + GF, paduan Aluminium |
|---|---|---|---|
| Tegangan: | 24VDC (18V-32VDC) | kekuasaan: | 240W |
| Tingkat aliran terukur: | 2800L / H | Max Head: | 16 m |
| Aplikasi: | Bus hibrida, kendaraan listrik | Kelas IP: | IP68 |
| Kehidupan: | ≥20000jam | Kebisingan: | ≤65dB |
| Cahaya Tinggi: | Pompa Air Tekanan Tinggi 240W,Pompa Transfer Air Listrik 2800L / H,Pompa Air Tekanan Tinggi 16M |
||

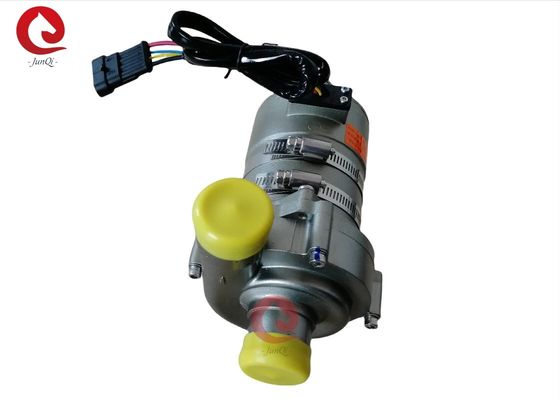

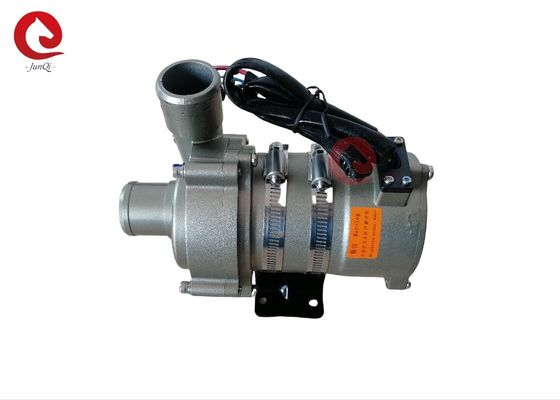

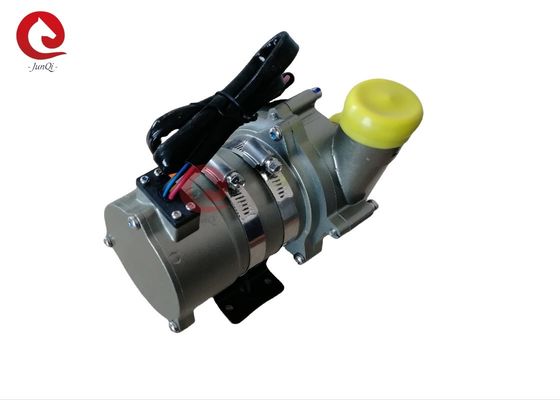

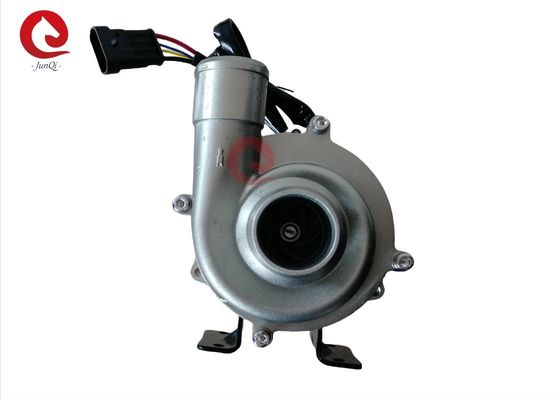

Pompa sentrifugal motor DC brushless DC 24V 300W pompa air listrik tugas berat untuk bus listrik, baterai truk dan pendingin pengontrol dengan PWM
OWP-7000KL67 300W pompa air listrik tugas berat untuk baterai bus / truk listrik dan sistem pendingin pengontrol
■ Aplikasi
Banyak digunakan dalam bus hybrid, mobil penumpang hybrid, kendaraan listrik, kereta api, kapal dan pemanas lainnya dan
sistem sirkulasi pendingin.
■ Fitur
◆ Pompa sentrifugal
◆ Transmisi gaya magnet
◆ Motor DC brushless efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur pemakaian yang panjang.
◆ Dengan suhu pengoperasian yang beragam
◆ Pengontrol kecepatan sinyal PWM (opsional)
◆ Output sinyal diagnostik (opsional)
◆ Dengan pengontrolan aliran konstan
◆ Perlindungan polaritas terbalik
◆ Perlindungan lari kering
◆ Over Voltage, proteksi arus berlebih
◆ Kelebihan beban, lebih dari perlindungan suhu
■ Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
Rumah kepala pompa: Die casting paduan aluminium
Impeller: PPS + GF
Rongga pelindung: PPS + GF
Lengan poros: bahan komposit karborundum
Poros: poros baja tahan karat (3CR14)
Rumah magnet: kapsul plastik PPS
Cincin segel: EPDM
■ Perangkat mengemudi (Termasuk motor)
Mengemudi rotor: Magnet berkapsul plastik PPS
Sekrup dan mur: Baja tahan karat SUS 304
Mengemudi Motor: motor tanpa sikat
Rangka kawat motor: PPA GF
Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + lapisan bubuk PE ..
Braket: baja
Lingkaran braket: Baja tahan karat US 304
Kedap air berdasarkan peringkat IP67 (en60529)
Model konektor: AMP282104-1 (Steker yang cocok AMP282109-1)
Diameter nosel: 40mm (1,5 inci)
■ Instruksi pemasangan
Pompa seri OWP-7000KL67 adalah pompa sentrifugal yang memerlukan pengisian awal,
Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeler selalu berada
direndam dalam cairan, atau diisi sebelumnya dengan pompa sebelum dihidupkan.
1: Pompa tidak boleh kering, meskipun bisa kering selama 15 menit (setelah 15 menit
menit dry-running, otomatis akan berhenti), Dry running akan menimbulkan kebisingan, juga meningkat
abrasi pada poros dan selongsong poros.
2: Gunakan pipa berdiameter yang disarankan untuk menghubungkan saluran masuk pompa, jika Anda menggunakan diameter yang lebih kecil
selang masuk pompa, Karena tekanan negatif di dalam pompa, udara luar lebih mudah masuk ke
memompa melalui pipa, itu akan membuat penurunan kinerja pompa, dan juga udara
gelembung membuat kerusakan pada pompa.
3: Dilihat dari arah masuk pompa, impeler berputar searah jarum jam (lihat panah di
port outlet).
4: Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang
secara vertikal, port outlet harus menghadap ke atas.
5: Untuk menghindari pengeringan (udara tersangkut di impeler), port outlet pompa air harus
vertikal atau di atas impeler.(lihat gambar 1)
6: Pipa yang terhubung harus dipasang vertikal (atau tidak ada siku dalam jarak 20 cm) untuk mengalirkan udara
mudah habis, pipa pelepasan tidak boleh digunakan siku kurang dari 90 derajat (lihat gambar 2).
7: Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan pengotor butiran besar sebagai cairan
medium .
Parameter suhu
Suhu cairan sedang: -40 ℃ hingga + 85 ℃ (-40 ° F hingga + 185 ° F)
Suhu lingkungan kerja: -40 ℃ hingga + 120 ℃ (-40 ° F hingga + 248 ° F)
Suhu penyimpanan: -40 ℃ hingga + 70 ℃ (-40 ° F hingga + 158 ° F)
(hingga 100 ℃, tetapi itu akan mempersingkat masa pakai)
■ Tekanan sistem
-0,2 hingga 2,5 bar (100 ℃ (212 ° F).
Masa pakai layanan lebih dari 20.000 jam berdasarkan voltase pengenal dan ambien 36 ℃ (86 ° F)
suhu.
■ Rentang voltase
Nilai pompa air 24V, kisaran yang bisa diterapkan 18V - 32V
Walaupun motor dapat digunakan dalam berbagai macam tegangan dan temperatur, tetapi berlebihan atau terlalu tinggi
tegangan dan suhu rendah akan mempengaruhi masa pakai motor, pompa tidak bisa
terkena ambien radiasi termal.
Cairan sedang: campuran cair (Air dengan di bawah 60% glikol)
■ Parameter listrik
|
Tegangan Kerja (VDC) |
Nilai daya (W) |
Arus Terukur (L / H) |
Ukuran (mm) |
Bobot (g) |
|
24V (18V-32V) |
240W |
Q = 2800L / H, H≥16M |
190 * 90 * 157 |
2200g |
Model konektor dan sifat listrik yang sesuai (lihat gambar 3):
|
AMP282104 (Steker yang Cocok AMP282109-1) |
1 |
2 |
|
+ 24V |
GND |
|
Ketebalan kawat |
Kabel terpanjang yang digunakan * |
|
|
24V |
|
1,5 mm² |
16m |
|
2,5 mm² |
25m |
|
3 mm² |
31m |
|
4 mm² |
40m |
Ukuran kabel yang disarankan adalah (Berdasarkan penurunan tegangan 3%)
* Panjang kabel berarti jarak dari pompa ke baterai
■ Perhatian
1. Bekerja suhu lingkungan: -40 ℃ --120 ℃, harus mencoba untuk menghindari dekat dengan katalitik tiga elemen, sistem pipa pembuangan gas dan mesin selama instalasi, memastikan suhu lingkungan kerja.
2. Posisi pemasangan pompa air harus sedekat mungkin dengan ketinggian air rendah, untuk memperpanjang umur pompa.
4. Harap gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai
5. Perhatikan kemurnian air, hindari macet dan tersumbat impeler untuk mengurangi umur pompa
■ Parameter kinerja
Dimensi eksternal
