| Tempat asal: | Cina |
| Nama merek: | JUYI |
| Sertifikasi: | CE, |
| Nomor model: | JYQD-V6.5E |
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Tas pe + karton |
| Waktu pengiriman: | 5-10 hari |
| Syarat-syarat pembayaran: | T / T, L / C, Paypal |
| Menyediakan kemampuan: | 10000 Set / Bulan |

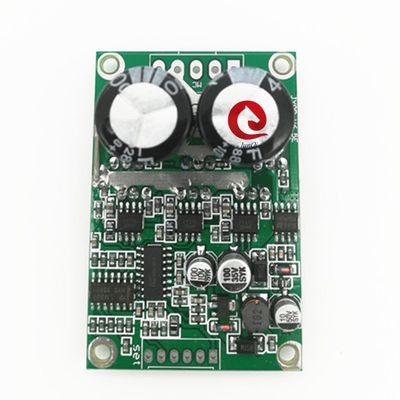

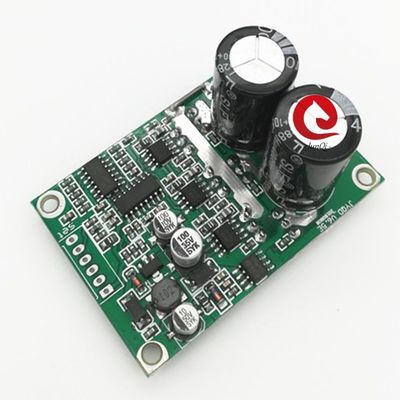

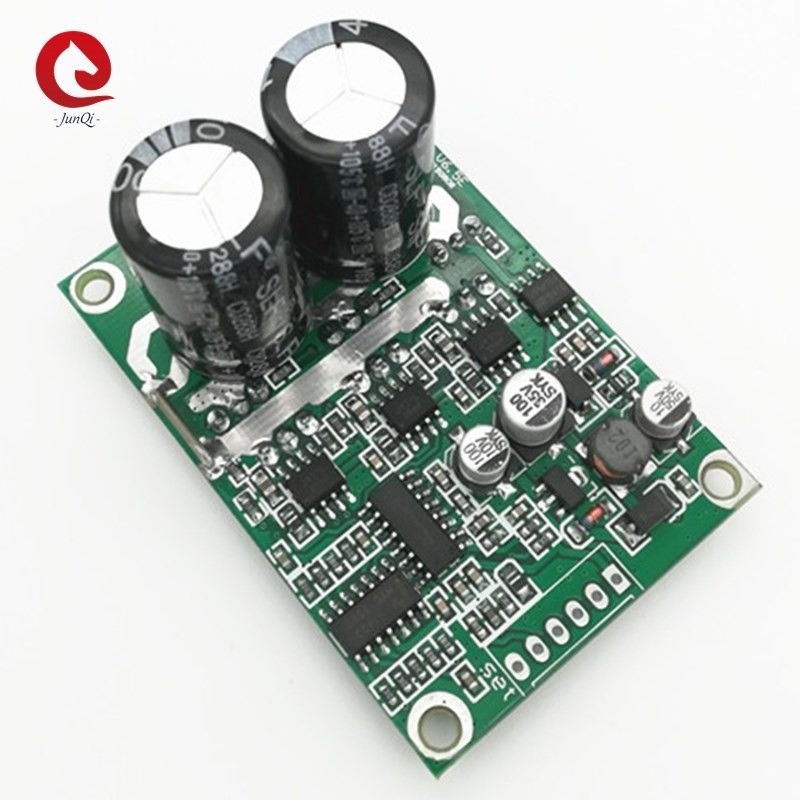

| Nama Produk: | Papan Driver Motor Dc Brushless | Tegangan kerja: | 36VDC-72VDC |
|---|---|---|---|
| Max Current: | 16A | Bekerja saat ini: | 15A |
| Kontrol kecepatan PWM: | PWM frequency:1-20KHZ; Frekuensi PWM: 1-20KHZ; Duty cycle 0-100% Siklus kerj | Pengaturan kecepatan tegangan analog: | 0-5V |
| Tanpa sikat: | untuk motor dc brushless tanpa sensor | Dukungan teknis: | Iya |
| Warna: | hijau | ||
| Menyoroti: | Pengontrol Motor Tiga Fase Bldc,Pengontrol Motor Bldc Ukuran Kecil,15A Bldc Pengontrol Motor |
||
| Catatan aplikasi: |
|
1. Harap pastikan bahwa tegangan dan parameter daya motor tidak melebihi kisaran papan driver seperti yang ditentukan. |
|
2. Papan driver motor BLDC ini digunakan untuk motor tanpa sensor tanpa sikat 3 fase, tetapi tidak cocok untuk semua motor tanpa sensor tanpa sikat 3 fase secara langsung.Jika efek mengemudi tidak baik (seperti start jitter, reversing, arus kerja motor tanpa beban terlalu besar, kecepatan tidak stabil, efisiensinya rendah, dan tidak bisa start-up dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik (lihat lampiran tentang cara melakukan penyesuaian)
|
|
3. Papan driver JYQD-V6.5E adalah papan telanjang tanpa housing dan heatsink.Jika daya motor di bawah 100W, tidak perlu menambahkan heatsink, Ini hanya diperlukan untuk memastikan ventilasi normal dan isolasi yang baik.Jika power motor lebih dari 100W maka harus menambahkan heatsink seperti diagram dibawah ini. |
|
4. Harap perhatikan bahwa papan driver JYQD-V6.5E tidak memiliki perlindungan koneksi anti-mundur, itu akan merusak papan driver secara permanen jika koneksi polaritas terbalik.
|
|
5. Port output 5V pada papan driver melarang menghubungkan perangkat eksternal.Ini hanya berlaku untuk potensiometer eksternal dan sakelar papan untuk pengaturan kecepatan dan pembalikan. |
|
6. Terminal "Sinyal" pada papan driver JYQD-V6.5E adalah sinyal keluaran pulsa kecepatan motor (keluaran dorong-tarik), dan arus keluaran maksimum kurang dari 5mA. |

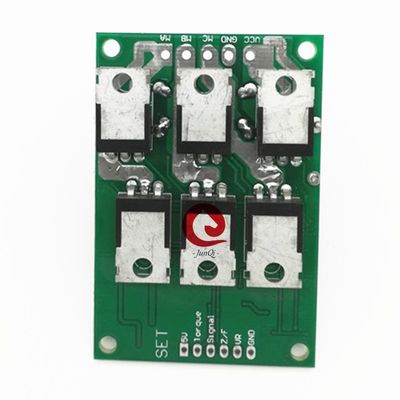

| Z / F---- Port kontrol arah berputar.Hubungkan level tinggi "5V" atau tidak ada koneksi adalah arah Maju, hubungkan 0 V level rendah atau hubungkan ke GND adalah arah sebaliknya. |
| VR---- Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus kerja 0-100% |
| GND--- Digunakan untuk kontrol internal papan Drive |
| Torsi--- Untuk memulai penggunaan penyesuaian torsi, pastikan lepaskan resistor untuk torsi tetap di papan sebelum menggunakan fungsi ini (hubungi kami jika Anda ingin menggunakan fungsi ini sebelum menggunakan) |
| MA | fase motor A |
| MB | fase motor B |
| MC | fase motor C |
| GND | DC- |
| VCC | DC + |
