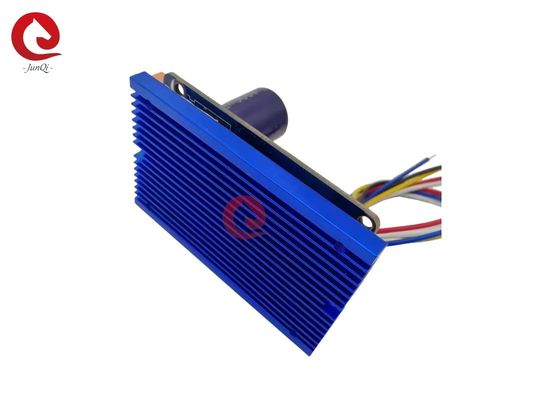

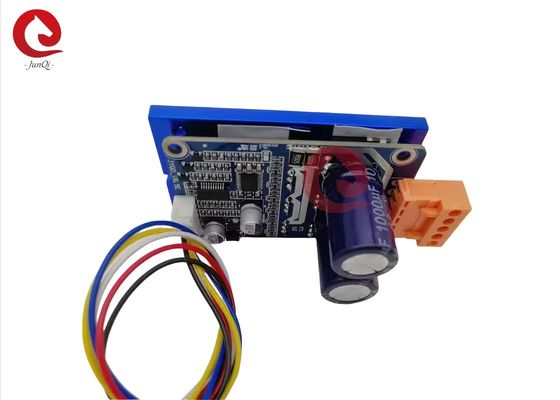

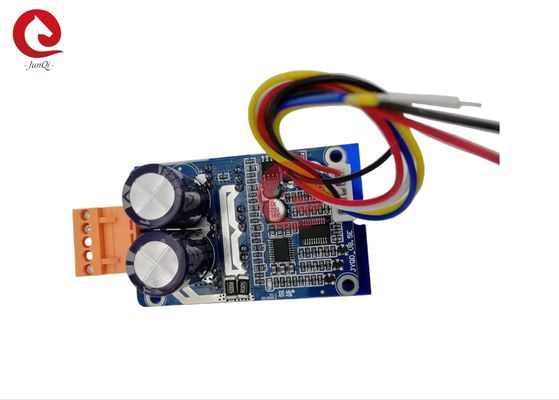

Papan Driver Dc Brushless 18-50V 500W dengan kabel heatsink dan konektor JYQD-V8.5E-H

Papan Driver Dc Brushless 18-50V 500W dengan kabel heatsink dan konektor JYQD-V8.5E-H

  • Papan Driver Dc Brushless 18-50V 500W dengan kabel heatsink dan konektor JYQD-V8.5E-H
  • Papan Driver Dc Brushless 18-50V 500W dengan kabel heatsink dan konektor JYQD-V8.5E-H
  • Papan Driver Dc Brushless 18-50V 500W dengan kabel heatsink dan konektor JYQD-V8.5E-H
  • Papan Driver Dc Brushless 18-50V 500W dengan kabel heatsink dan konektor JYQD-V8.5E-H
Papan Driver Dc Brushless 18-50V 500W dengan kabel heatsink dan konektor JYQD-V8.5E-H
Detail produk:
Tempat asal: Cina
Nama merek: JUYI
Sertifikasi: CE,
Nomor model: JYQD-V8.5E
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Negotiable
Kemasan rincian: Tas pe + karton
Waktu pengiriman: 5-10 hari
Syarat-syarat pembayaran: T / T, L / C, Paypal
Menyediakan kemampuan: 10000 Set / Bulan
Kontak
Detil Deskripsi produk
Nama Produk: Papan Driver Motor Dc Brushless Tegangan kerja: 18-50VDC
Max Current: 15A Bekerja saat ini: 15A
Kontrol kecepatan PWM: Frekuensi PWM: 1-20KHz, Siklus kerja 0-100% Pengaturan kecepatan tegangan analog: 0-5V
Tanpa sikat: untuk motor dc brushless tanpa sensor Dukungan teknis: Iya
Warna: Biru Output sinyal pulsa cepat: Iya
Cahaya Tinggi:

Heatsink Brushless Dc Driver Board

,

Kabel Konektor Brushless Dc Driver Board

,

500W Brushless Dc Motor

18-50 V 15A Asli JUYI Tech JYQD-V8.5E bldc motor driver papan untuk motor DC brushless tanpa sensor, motor BLDC tanpa sensor

Papan Driver Dc Brushless 18-50V 500W dengan kabel heatsink dan konektor JYQD-V8.5E-H 0



JYQD-V8.5E-H adalah papan driver PWM motor BLDC ukuran yang sangat kompak dengan heatsink, konektor, kabel dan fungsi standar yang diperlukan, harga yang menguntungkan dan kinerja yang andal kompetitif untuk aplikasi industri dan komersial.
Ini diterapkan secara luas oleh klien di seluruh dunia hampir selama 8 tahun, ini desain yang matang dan stabil kompeten untuk banyak aplikasi.


Catatan aplikasi:
1. Pastikan bahwa parameter voltase dan daya motor tidak melebihi kisaran papan driver seperti yang ditentukan.
2. Papan driver ini digunakan untuk motor tanpa sensor brushless 3-fase, tetapi tidak cocok untuk semua motor tanpa sensor brushless 3-fase secara langsung.Jika efek mengemudi tidak baik (seperti memulai jitter, membalikkan, arus kerja tanpa beban motor terlalu besar, kecepatan tidak stabil, efisiensi rendah, dan tidak dapat memulai dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik (lihat lampiran untuk cara melakukan penyesuaian)

3. Papan driver JYQD-V8.3E adalah papan kosong tanpa housing dan heatsink.Jika daya motor di bawah 60W, tidak perlu menambahkan heatsink, hanya perlu memastikan ventilasi normal dan insulasi yang baik.Jika daya motor lebih dari 60W, maka harus menambahkan heatsink seperti diagram seperti di bawah ini.

4. Harap perhatikan bahwa papan driver JYQD-V8.3E tidak memiliki perlindungan koneksi terbalik, itu akan secara permanen merusak papan driver jika koneksi polaritas terbalik.

5. Port keluaran 5V pada papan driver melarang menghubungkan perangkat eksternal.Ini hanya berlaku untuk potensiometer eksternal dan sakelar papan untuk pengaturan kecepatan dan pembalikan.

6. Terminal "M" pada papan driver JYQD-V8.3E adalah sinyal output pulsa kecepatan motor (output push-pull), dan arus output maksimum kurang dari 5mA.

Snap20
Nomor model JYQD-V8.5E
Suhu operasi -20—85℃
Tegangan operasi 18V-50V
Arus maksimum 15A
Kont.kerja saat ini 15A
· Kontrol kecepatan PWM Frekuensi PWM:1-20KHz;Siklus tugas 0-100%
Pengaturan kecepatan tegangan analog 0-5V
Perlindungan OV / LV YA
Output sinyal pulsa kecepatan YA

Diagram pengkabelan
Snap21
5V Tegangan keluaran internal papan driver
M Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V.
Z/F Port kontrol arah berputar.Hubungkan "5V" level tinggi atau tidak ada koneksi ke arah Maju, sambungkan level rendah 0 V atau sambungkan ke GND adalah arah terbalik.
VR Pelabuhan kontrol kecepatan.Regulasi kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 20KHZ;Siklus tugas 0-100%
GND Digunakan untuk kontrol internal papan Drive











2. Port daya
MA fase motor A
MB fase motor B
MC fase motor C
GND DC-
VCC DC +



3. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan mengemudi tidak normal, mempengaruhi penggunaan normal.

4. Jarak port kontrol: 2.54mm, Jarak port daya: 3.96 mm

5. Perhatikan isolasi antara MOSFET driver dan heatsink atau pelat pemasangan.

Gambar dimensi:
Snap22




tambahkan kabel konektor, heatsink.

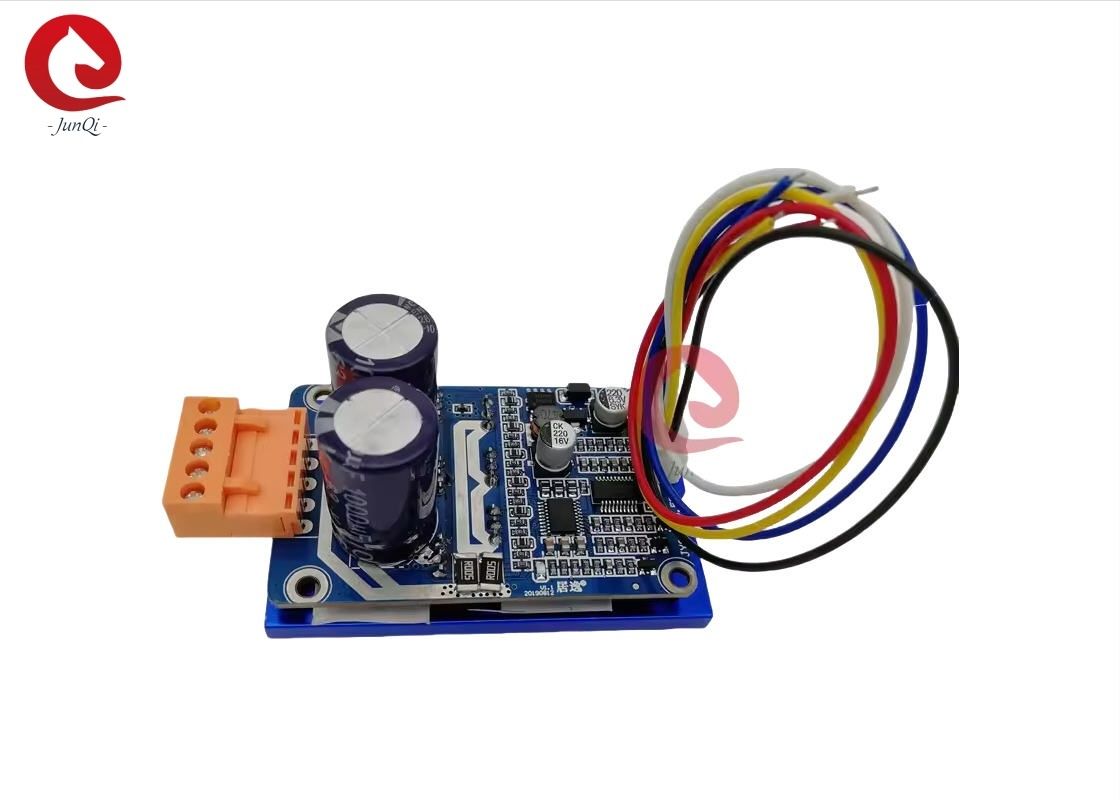

Papan Driver Dc Brushless 18-50V 500W dengan kabel heatsink dan konektor JYQD-V8.5E-H 4Papan Driver Dc Brushless 18-50V 500W dengan kabel heatsink dan konektor JYQD-V8.5E-H 5
