Untuk Menciptakan Nilai Bagi Pelanggan. Integritas dan Menang-Menang.
 |
| Tempat asal: | Changzhou, Tiongkok |
| Nama merek: | Junqi |
| Sertifikasi: | CE, RoHs, REACH |
| Nomor model: | Motor BLDC Seri JQ57RBLS |
| Kuantitas min Order: | 5 pcs |
|---|---|
| Harga: | USD20-60/PC Negotiable |
| Kemasan rincian: | CTN |
| Waktu pengiriman: | 4 minggu setelah menerima pembayaran (berdasarkan pesanan), |
| Syarat-syarat pembayaran: | T / T, Western Union, Paypal |
| Menyediakan kemampuan: | 10000set / bulan |
| Jenis: | Motor dc tanpa sikat | Nomor model: | JQ57RBLS01, JQ57RBLS02, JQ57RBLS03, JQ57RBLS04 |
|---|---|---|---|
| Ukuran bingkai: | 57mm | Jenis berliku: | Delta |
| Nilai Torsi: | 0.11Nm/0.22Nm/0.33Nm/0.44Nm | Jumlah tiang: | 4 |
| Jumlah Fase: | 3 | Tegangan Terukur: | 36VDC |
| Panjang tubuh: | 53.6mm/73.6mm/93.6mm/113.6mm | Nilai Kecepatan: | 4000rpm |
| Penggunaan: | Otomotif | Membentuk: | Bulat |
| Menyoroti: | 36v Brushless Dc Motor,motor dc brushless berdaya tinggi 4000RPM,Motor Brushless Dc 57mm |
||

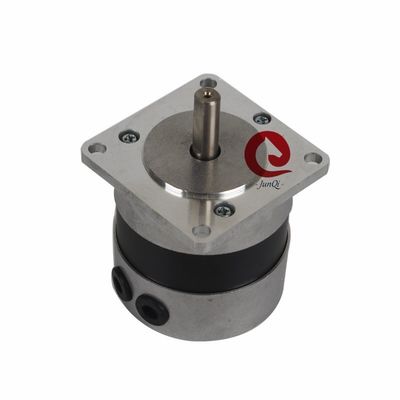

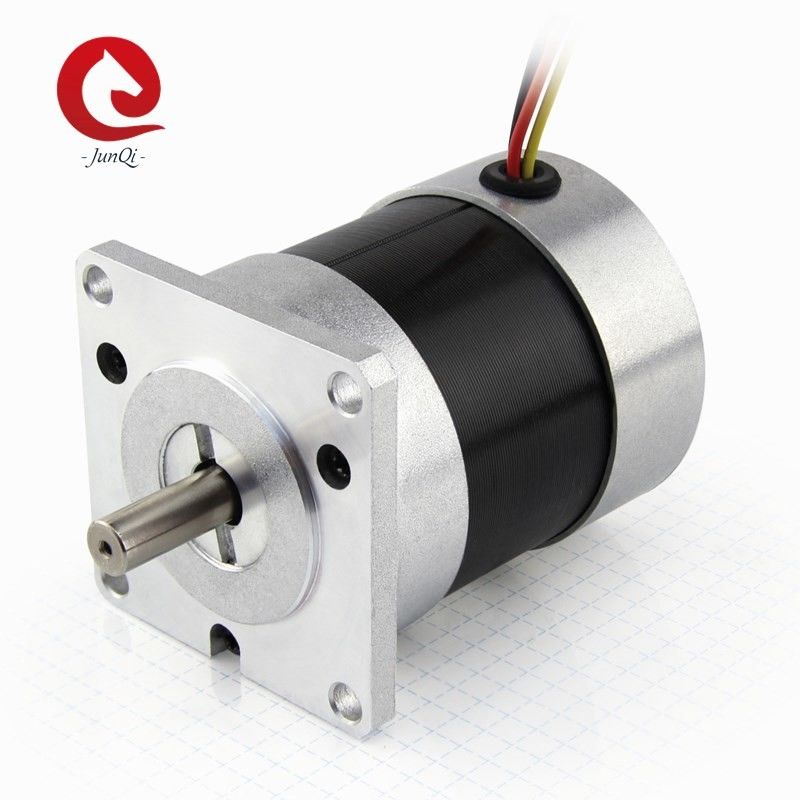

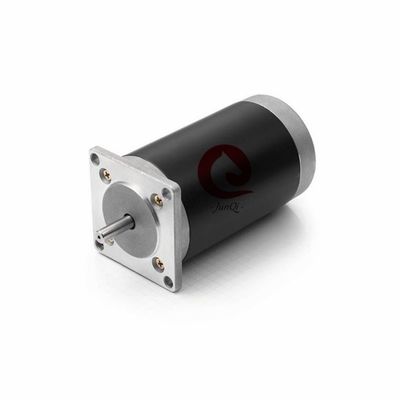

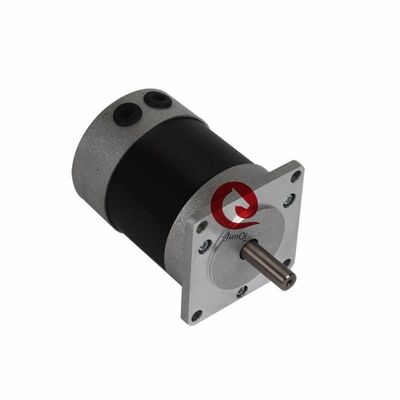

NEMA23 57mm BLDC Motor, JQ57RBLS Seri 36VDC, 4000RPM Torsi Maks 0.528Nm Square Flate motor dc brushless
Fitur:
1. Rentang kecepatan lebar, output torsi halus
2. Stabilitas Kecepatan Luar Biasa
3. Daya Kecil dan Tinggi
4. Efisiensi Tinggi dan Hemat Energi.
Rincian Cepat:
| Model |
Bingkai Ukuran |
Dinilai Kekuasaan W) |
Tubuh Panjang (mm) |
Dinilai Voltase (VDC) |
Dinilai Torsi (Nm) |
Dinilai Saat ini (A) |
Dinilai Kecepatan (RPM) |
| JQ57RBLS01 | 57mm | 46 | 53.6 | 36 | 0.11 |
1.8 |
4000 |
| JQ57RBLS02 | 57mm | 99 | 73.6 | 36 | 0,22 | 3.7 | 4000 |
| JQ57RBLS03 | 57mm | 138 | 93.6 | 36 | 0.33 | 5.2 | 4000 |
| JQ57RBLS04 | 57mm | 184 | 113.6 | 36 | 0,44 | 3.66 | 4000 |
Spesifikasi umum:
| Barang | Spesifikasi |
| Jenis berliku | Koneksi Delta |
| Sudut Efek Hall | Sudut Listrik 120 derajat |
| Putar Radial | 0,025mm @ 460g |
| Permainan Aksial | 0,025mm @ 4000g |
| Kekuatan Radial Maks | 75N (20mm dari flensa) |
| Gaya Aksial Maks. | 15N |
| Kekuatan Dielektrik | 600VAC/1S |
| Resistansi Isolasi | 100MΩ,500VDC |
| Suhu Sekitar | -20℃~+50℃ |
| Kelas Isolasi | Kelas B |
Koneksi Listrik:
| Jenis | Warna | Fungsi |
|
UL1061 AWG28 |
merah | Vcc |
| Biru | U(Hu) | |
| Hijau | V(Hv) | |
| putih | P(Hw) | |
| Hitam | GND | |
|
UL1061 AWG24 |
Kuning | Fase U |
| merah | Fase V | |
| Hitam | Fase W |
Spesifikasi Listrik:
| Barang | Satuan | JQ57RBLS01 | JQ57RBLS02 | JQ57RBLS03 | JQ57RBLS04 |
| Jumlah tiang | 4 | 4 | 4 | 4 | |
| Jumlah Fase | 3 | 3 | 3 | 3 | |
| Tegangan Terukur | VDC | 36 | 36 | 36 | 36 |
| Nilai Torsi | Nm | 0.11 | 0,22 | 0.33 | 0,44 |
|
Kontinu torsi macet |
Nm | 0,132 | 0.264 | 0,396 | 0,528 |
| Nilai Kecepatan | RPM | 4000 | 4000 | 4000 | 4000 |
| Nilai daya | W | 46 | 99 | 138 | 184 |
| Torsi Puncak | Nm | 0.39 | 0,7 | 1.0 | 1.27 |
| Arus Puncak | A | 6.5 | 12 | 16 | 21 |
| Garis ke Garis resistensi | ohm@20℃ | 1.63 | 0,64 | 0,45 | 0.33 |
| Induktansi Baris ke Jalur | mH | 4.4 | 2 | 1.5 | 0,95 |
| Konstanta Torsi | Nm/A | 0,0607 | 0,0601 | 0,0648 | 0,0621 |
| Kembali EMF | Vrms/KRPM | 4,5 | 4.45 | 4.8 | 4.6 |
| Inersia Rotor | g.cm2 | 75 | 119 | 173 | 230 |
| Panjang Motor | mm | 53.6 | 73.6 | 93.6 | 113.6 |
| Berat | kg | 0,44 | 0.72 | 0,95 | 1.2 |
**Catatan: Di Atasadalah motor standar, kami dapat dirancang & diproduksi dengan permintaan khusus!!
Ukuran Mekanik:
Kami dapat menyediakan layanan Ekstra:
Jika motor ini tidak sesuai dengan permintaan Anda.Jangan ragu untuk menghubungi kami, Kami dapat membuat poros / belitan / flensa pemasangan / kabel / konektor yang disesuaikan. Kami akan bekerja berdampingan dengan Anda dan tim Anda untuk merancang motor yang sesuai dengan kebutuhan aplikasi Anda.Semua Rekayasa dan Dukungan dilakukan di rumah.
Layanan aksesori: gearbox, konektor
Desain Khusus: Berliku Disesuaikan, Flange Disesuaikan, Poros Disesuaikan....
Kami dapat menyediakan Motor DC Brushless di bawah ini:
1. Motor Slotted DC Tanpa Sikat
2. Motor Tanpa Slot DC Tanpa Sikat
3. Motor DC Tanpa Sikat dengan Encoder
4. Motor Datar DC Tanpa Kuas
5. Motor Datar DC Brushless dengan Encoder
6. Motor Tanpa Bingkai DC Tanpa Bingkai
Kontak Person: Ivanzhu
Tel: 0086-13961407941
