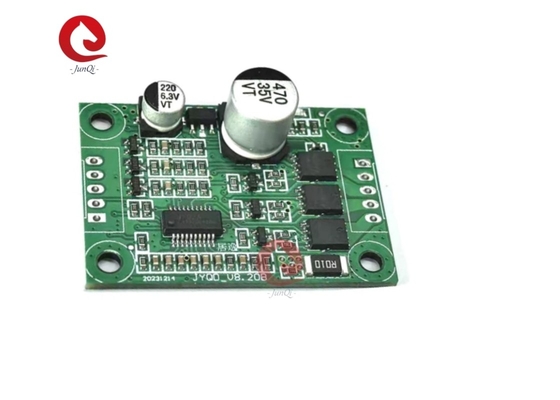

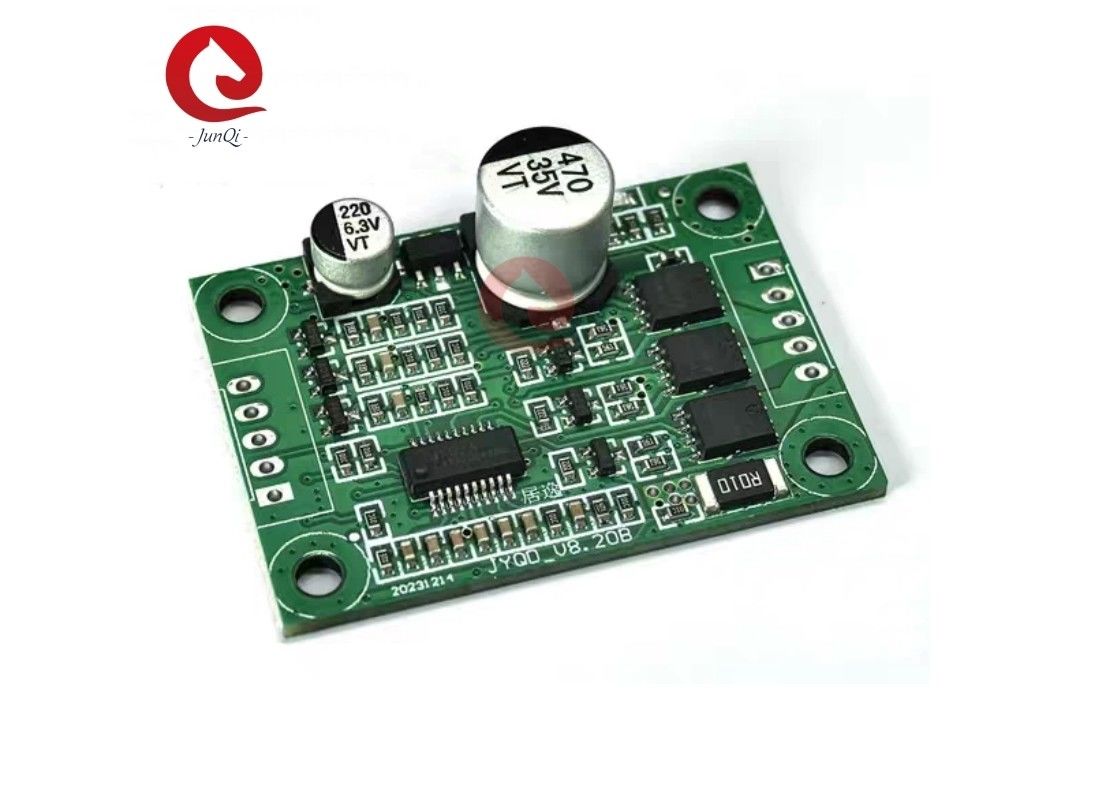

5V ~ 28VDC Max 5A Driver Board JYQD_V8.20B Untuk Tanpa Hall BLDC Motor

1. Konfirmasi bahwa tegangan dan parameter daya motor tidak melebihi rentang papan pengemudi seperti yang ditentukan.
2. Papan pengemudi ini digunakan untuk 3-fase brushless sensorless motor, tetapi tidak cocok untuk semua 3-fase brushless sensorless motor langsung.membalik, arus kerja motor tanpa beban terlalu besar, kecepatan tidak stabil, efisiensi rendah, dan tidak dapat dimulai dengan beban.) Pelanggan dapat menyesuaikan ketahanan dan kapasitas papan pengemudi sesuai dengan situasi aktual untuk mencapai efek berkendara terbaik (Hubungi kami, kami akan memberikan dukungan teknis)
3. JYQD-V8.20B driver board adalah kosong papan tanpa perumahan dan heatsink. Jika kekuatan motor di bawah 36W,itu tidak perlu menambahkan heatsink,Ini hanya perlu memastikan ventilasi normal dan isolasi baik. Jika kekuatan motor lebih dari 36W, itu harus menambahkan heatsink.
4Harap dicatat bahwa JYQD-V8.20B driver board tidak memiliki perlindungan anti-reverse connection, itu akan permanen merusak driver board jika polaritas koneksi terbalik.
5. Port output 5V di papan pengemudi melarang menghubungkan perangkat eksternal.
6. Terminal M pada JYQD-V8.20B driver board adalah sinyal output pulsa kecepatan motor (push-pull output), dan arus output maksimum kurang dari 5mA.

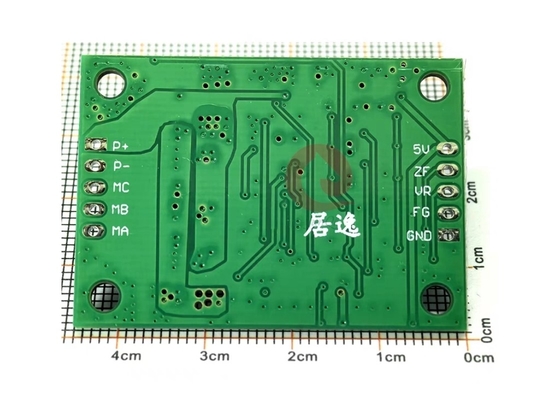

1.Pelabuhan kontrol

5V ----- Tegangan output internal papan driver, hanya digunakan untuk regulasi kecepatan potentiometer dan switch dan pembalikan.

Z/F---- Ports kontrol arah berputar. Hubungkan 5V tingkat tinggi atau tidak terhubung adalah arah ke depan, hubungkan 0 V tingkat rendah atau hubungkan ke GND adalah arah terbalik.

VR ----Port kontrol kecepatan. tegangan analog linear regulasi kecepatan 0.1v -5V, Resistensi masukan adalah 20K Ohm,hubungkan dengan GND ketika input PWM regulasi kecepatan, frekuensi PWM:1-20KHZ; Siklus kerja 0-100%

GND √ Digunakan untuk kontrol internal papan drive

2Port daya.

MA ---- motor fase A

MB ---- fase motor B

MC---- fase motor C

GND ---- DC --

VCC----DC +

3Gunakan kabel terlindung jika papan pengemudi berada lebih dari 50 cm dari motor, jika tidak, hal ini dapat menyebabkan mengemudi yang tidak normal, mempengaruhi penggunaan normal.



4. Jarak dari port kontrol: 2.54mm, Jarak dari port power:2.54 mm



5Perhatikan isolasi antara driver MOSFET dan heat sink atau pelat instalasi.

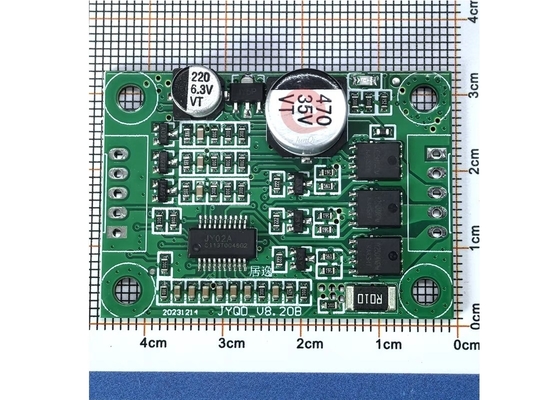

Gambar dimensi:
