Untuk Menciptakan Nilai Bagi Pelanggan. Integritas dan Menang-Menang.
 |
| Tempat asal: | Changzhou, Tiongkok |
| Nama merek: | Junqi |
| Sertifikasi: | CE, RoHs, REACH |
| Nomor model: | JQ42BLS60 / 42JM100K |
| Kuantitas min Order: | 5 pcs |
|---|---|
| Harga: | USD25-75/PC Negotiable |
| Kemasan rincian: | CTN |
| Waktu pengiriman: | 4 minggu setelah menerima pembayaran (berdasarkan pesanan), |
| Syarat-syarat pembayaran: | T / T, Western Union, Paypal |
| Menyediakan kemampuan: | 10000set / bulan |
| Jenis: | Motor DC Brushless Gearbox Planetary | Nomor model: | JQ42BLS60/42JM100K |
|---|---|---|---|
| Ukuran bingkai: | 42mm | Jenis berliku: | Bintang |
| Nilai Torsi: | 0,5Nm~10Nm | Jumlah tiang: | 8/6/10 |
| Jumlah Fase: | 3 | Tegangan Terukur: | 24VDC |
| Nilai Kecepatan: | 26~1078rpm | Penggunaan: | PERAHU, Mobil, Sepeda Listrik, Kipas Angin, Peralatan Rumah Tangga, Otomatis Industri |
| Membentuk: | Persegi | ||
| Menyoroti: | Motor Listrik DC Brushless 42mm,motor roda gigi planet 60mm,Motor Listrik DC Brushless 6000RPM |
||

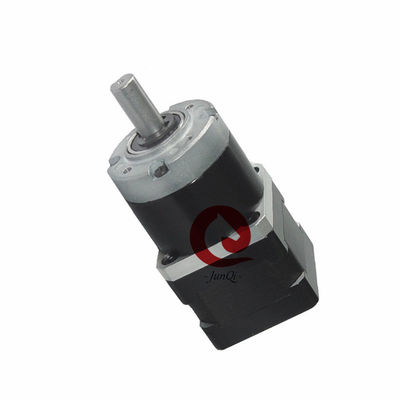

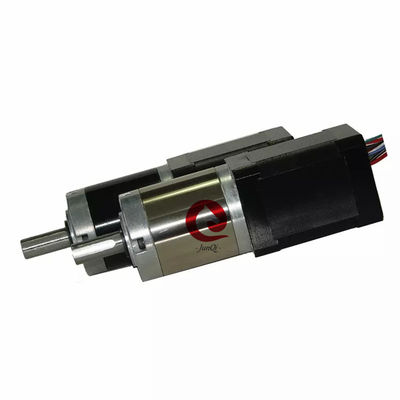

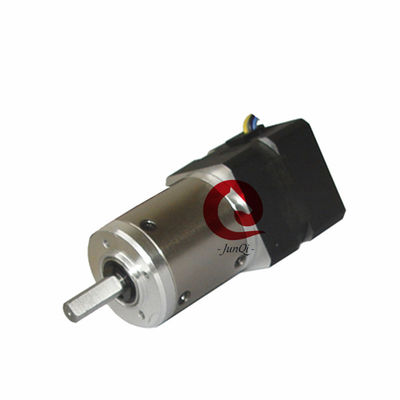

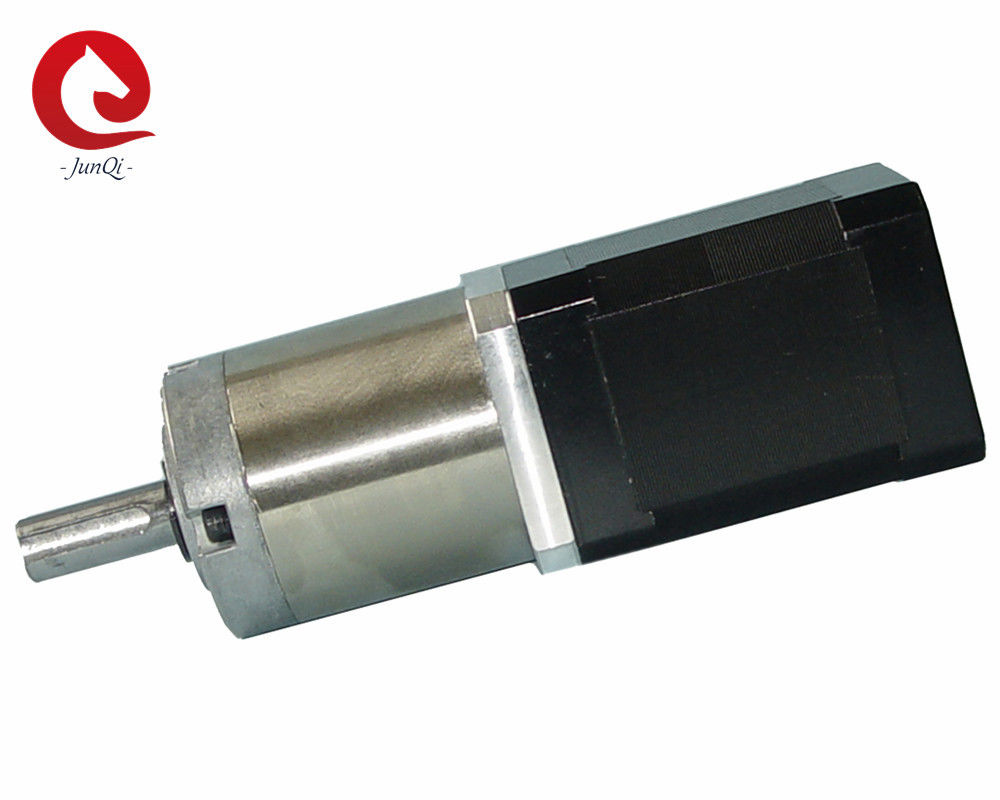

nEMA17 (42mm) 60mm panjang tubuh dengan Dia 42mm Reducer 42JM100K BLDC Planetary gear Motor 24V 6000RPM 10N.m
Teknologi motor DC brushless menawarkan beberapa keunggulan termasuk torsi tinggi terhadap rasio berat, peningkatan efisiensi dan keandalan, pengurangan kebisingan dan masa pakai lebih lama dibandingkan dengan motor DC brushed.JUNQI International menawarkan berbagai macam teknologi motor BLDC seperti motor Slotted, Slotless, Flat dan Frameless dalam ukuran dari diameter 14 hingga 90mm.
Diagram Kawat:
| Jenis | Warna | Fungsi |
|
UL1430 AWG26 |
merah | Vcc |
| Biru | Ha | |
| Hijau | Hb | |
| putih | Hc | |
| Hitam | GND | |
|
UL1430 AWG20 |
Kuning | Fase U |
| merah | Fase V | |
| Hitam | Fase W |
Spesifikasi Motor Mengemudi:
| Barang | Satuan | JQ42BLS60-2460 | JQ42BLS60-2440A | JQ42BLS60-2440B |
| Jumlah tiang | 8 | 10 | 6 | |
| Jumlah Fase | 3 | 3 | 3 | |
| Tegangan Terukur | VDC | 24 | 24 | 24 |
| Kecepatan Tanpa Beban | rpm | 6000 | 4000 | 4000 |
| Nilai Kecepatan | rpm | 4000 | 3000 | 3000 |
| Nilai Torsi | mN.m | 125 | 160 | 170 |
| Nilai daya | W | 52.5 | 50 | 53.5 |
| Torsi Puncak | mN.m | 380 | 480 | 510 |
| Arus Puncak | A | 10.6 | 8 | 9 |
| Garis ke Garis resistensi | ohm@20℃ | 0.8 | 1.1 | 1.05 |
| Induktansi Baris ke Jalur | mH | 1.2 | 0,96 | 0,75 |
** Catatan: Di atas adalah motor standar, kami dapat dirancang & diproduksi dengan permintaan khusus!!
Ukuran Mekanik:
Data Teknis Motor DC Gearless Brushless:
Data Motor Gigi JQ42BLS60-2460/42JM100K
| Rasio Pengurangan | 3.71 | 5.18 | 14 | 19 | 27 | 49 | 59 | 58 | 82 | 95 | 115 | |
| Jumlah Kereta Gigi | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Panjang Gearbox (L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.5 | 52.5 | 52.5 | 52.5 | 52.5 | 52.5 |
| Nilai Kecepatan | rpm | 1078 | 772 | 286 | 211 | 148 | 82 | 68 | 59 | 49 | 42 | 35 |
| Nilai Torsi | Nm | 0,42 | 0,58 | 1.4 | 1.9 | 2.7 | 4.4 | 5.3 | 6.2 | 7.4 | 8.7 | 10 |
|
Beban maksimum yang diizinkan dalam waktu singkat |
Nm | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 25 | 25 |
Data Motor Gigi JQ42BLS60-2440A/42JM100K
| Rasio Pengurangan | 3.71 | 5.18 | 14 | 19 | 27 | 49 | 59 | 58 | 82 | 95 | 115 | |
| Jumlah Kereta Gigi | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Panjang Gearbox (L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.5 | 52.5 | 52.5 | 52.5 | 52.5 | 52.5 |
| Nilai Kecepatan | rpm | 809 | 579 | 214 | 158 | 111 | 61 | 51 | 44 | 37 | 32 | 26 |
| Nilai Torsi | Nm | 0,53 | 0,74 | 1.8 | 2.4 | 3.5 | 5.7 | 6.8 | 7.9 | 9.5 | 10 | 10 |
|
Beban maksimum yang diizinkan dalam waktu singkat |
Nm | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 25 | 25 |
Data Motor Gigi JQ42BLS60-2440B/42JM100K
| Rasio Pengurangan | 3.71 | 5.18 | 14 | 19 | 27 | 49 | 59 | 58 | 82 | 95 | 115 | |
| Jumlah Kereta Gigi | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Panjang Gearbox (L) | mm | 31.5 | 31.5 | 42.1 | 42.1 | 42.1 | 52.5 | 52.5 | 52.5 | 52.5 | 52.5 | 52.5 |
| Nilai Kecepatan | rpm | 809 | 579 | 214 | 158 | 111 | 61 | 51 | 44 | 37 | 32 | 26 |
| Nilai Torsi | Nm | 0,56 | 0,79 | 1.9 | 2.6 | 3.7 | 6.1 | 7.3 | 8.4 | 10 | 10 | 10 |
|
Beban maksimum yang diizinkan dalam waktu singkat |
Nm | 3 | 3 | 12 | 12 | 12 | 25 | 25 | 25 | 25 | 25 | 25 |
Kami dapat menyediakan layanan Ekstra:
Jika motor ini tidak sesuai dengan permintaan Anda.Jangan ragu untuk menghubungi kami, Kami dapat membuat poros / belitan / flensa pemasangan / kabel / konektor yang disesuaikan. Kami akan bekerja berdampingan dengan Anda dan tim Anda untuk merancang motor yang sesuai dengan kebutuhan aplikasi Anda.Semua Rekayasa dan Dukungan dilakukan di rumah.
Layanan aksesori: Rem, konektor, Encoder
Desain Khusus: Berliku Disesuaikan, Flange Disesuaikan, Poros Disesuaikan....
Aplikasi:
Banyak digunakan dalam peralatan otomatisasi seperti Mesin Fotokopi, mesin cetak, mesin Ukiran, mesin pengepakan, mesin penggilingan, robot, alat mesin, mesin Ukiran, peralatan Medis, mesin ATM, mesin Penggilingan, mesin Jahit, dll.
