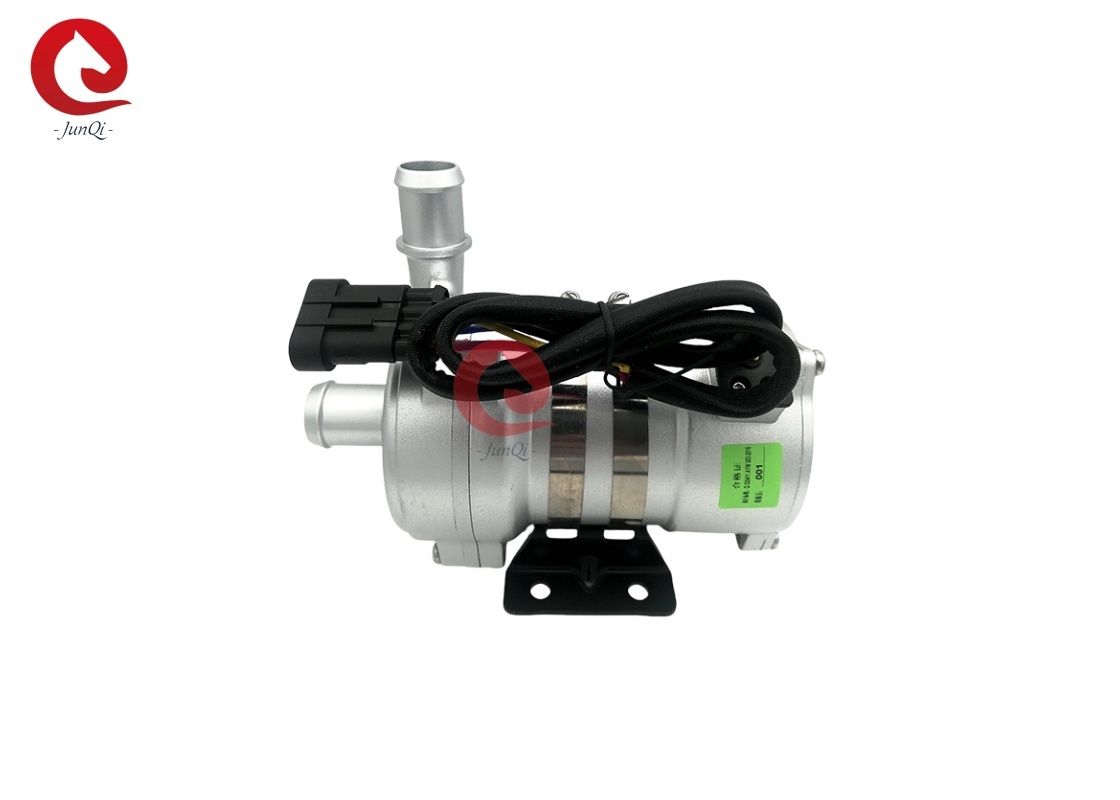

Kendaraan PHEV Sirkulasi Pendingin Pompa Air Listrik Otomatis 24VDC 240W

24VDC 240W Dengan CAN BUS PHEV Kendaraan sirkulasi pendingin Pompa Air Listrik Otomatif OWP-BL43-402CAN


Fitur
Pompa sentrifugal
Transmisi gaya magnet
Motor DC brushless efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur panjang.Dengan berbagai suhu operasi
CAN antarmuka komunikasi mengendalikan
Dengan pengontrol aliran konstan
Perlindungan polaritas terbalik
Perlindungan lari kering
Lebih Tegangan, lebih dari perlindungan saat ini
Overload, perlindungan suhu berlebih

Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
1. Rumah kepala pompa: Paduan aluminium die casting
2. Impeller: PPS+GF
3. Rongga pelindung: PPS+GF
4. Lengan poros: bahan komposit carborundum
5. Poros: poros baja tahan karat (3CR14)
6. Perumahan magnet: kapsul plastik PPS
7. Cincin segel: EPDM
8. EMC: Kelas 3
9. Kebisingan: 60dB

Perangkat mengemudi (Termasuk motor)
1. Rotor penggerak: magnet berkapsul plastik PPS
2. Sekrup dan mur: SUS 304 stainless steel
3. Motor Penggerak: motor DC tanpa sikat
4. Bingkai kawat motor: PPA GF
5. Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + PE powder coating..
6. Braket: baja
7. Lingkaran braket: baja tahan karat US 304
8. Tahan air berdasarkan peringkat IP68 (en60529)
9. Model konektor: 325304061AAH (Plug yang cocok 325304061AMH)
10. Diameter nosel: 41mm (1,61 inci)

Instruksi pemasangan:
Pompa seri OWP-BL43-402CAN adalah pompa sentrifugal yang membutuhkan pra-pengisian,
Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeller selalu
direndam dalam cairan, atau pompa diisi sebelumnya sebelum dihidupkan.
1: Pompa tidak boleh kering, meskipun bisa kering selama 15 menit (setelah 15
menit berjalan kering, secara otomatis akan berhenti), Lari kering akan membuat kebisingan, juga meningkat
abrasi pada poros dan lengan poros.
2: Gunakan pipa berdiameter yang direkomendasikan yang menghubungkan saluran masuk pompa, jika Anda menggunakan diameter yang lebih kecil
inlet pompa selang, Karena tekanan negatif di pompa, udara luar lebih mudah masuk ke
pompa melalui pipa, itu akan membuat penurunan kinerja pompa, dan juga udara
gelembung membuat kerusakan pada pompa.
3: Dilihat dari arah masuk pompa, impeller berputar searah jarum jam (lihat panah di
pelabuhan keluar).
4: Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang
vertikal, port outlet harus ke atas.
5: Untuk menghindari pengeringan (udara tersangkut di impeller), port outlet pompa air harus
vertikal atau di bagian atas impeller.(lihat gambar 1)
6: Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara
dibuang dengan mudah, pipa outlet tidak boleh digunakan kurang dari 90 derajat siku (lihat gambar 2).
7: Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan pengotor biji-bijian besar sebagai cairan
medium

■ Parameter suhu
1. Suhu cairan sedang: -40℃ hingga +85℃ (-40 °F hingga + 185 °F)
2. Suhu lingkungan kerja: -40℃ hingga +85℃ (-40 °F hingga +185 °F)
3. Suhu penyimpanan: -40℃ hingga +70℃ (-40 °F hingga +158 °F)
(hingga 100 , tetapi akan mempersingkat masa pakai)
■ Tekanan sistem
-0,2 hingga 2,5 bar ( 100℃ (212°F).
Masa pakai lebih dari 20.000 jam berdasarkan tegangan pengenal dan ambien 36℃(86°F)
suhu.
■ Rentang tegangan:
Nilai pompa air 24V, rentang yang bisa diterapkan 18V - 32V
Meskipun motor dapat digunakan dalam berbagai tegangan dan suhu, tetapi berlebihan atau terlalu
tegangan dan suhu rendah akan mempengaruhi masa pakai motor, pompa tidak bisa
terkena radiasi termal ambient.
Cairan sedang: campuran cair (Air dengan glikol di bawah 60%)
Parameter listrik


Model konektor dan sifat listrik yang sesuai (lihat gambar 3):


Perhatian
1. Bekerja suhu lingkungan: -40 --120 , harus mencoba untuk menghindari dekat dengan tiga elemen katalitik, sistem pipa pembuangan gas dan mesin selama instalasi, memastikan suhu lingkungan kerja.
2. Posisi pemasangan pompa air harus sedekat mungkin dengan ketinggian air yang rendah, untuk memperpanjang masa pakai pompa.
3. Silakan gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai
4. Perhatikan kemurnian air, hindari macet dan impeller-blocked untuk mengurangi masa pakai pompa
Parameter kinerja


Dimensi eksternal


Aplikasi:
