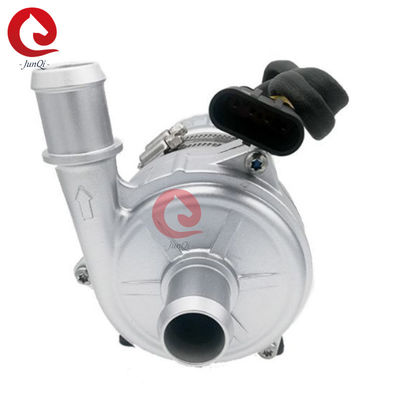

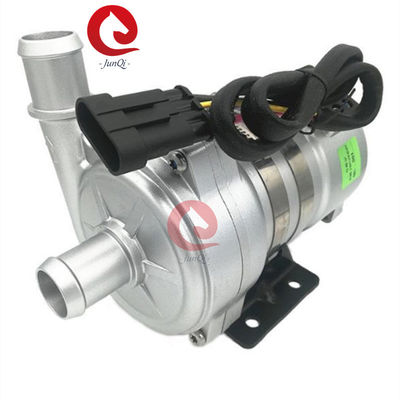

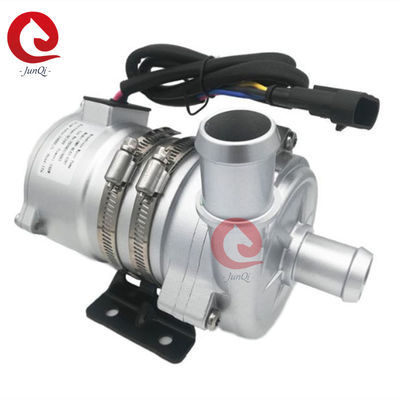

24VDC 2400L/H 16M BEV BUS Otomatis Pompa Air Dc Tanpa Sikat Dengan Kontrol PWM JP-BL43-426T

Pompa Air 24VDC 2400L/J 16M Bus & Coach Intl(BCI) BEV BUS, Pompa Air DC Tanpa Sikat Junqi Auto Dengan Kontrol PWM


Fitur
• Pompa sentrifugal
• Transmisi gaya magnet
• Motor DC tanpa sikat efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur panjang.

• Dengan rentang suhu pengoperasian yang luas
• Dengan kontrol aliran konstan
• Perlindungan polaritas terbalik
• Perlindungan berjalan kering
• Tegangan lebih, perlindungan arus lebih
• Kelebihan beban, perlindungan suhu berlebih

Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
1. Rumah kepala pompa: Paduan aluminium die casting
2. Impeller: PPS+GF
3. Rongga pelindung: PPS+GF
4. Selongsong poros: Bahan komposit karborundum
5. Poros: Poros baja tahan karat (3CR14)
6. Rumah magnet: Kapsulasi plastik PPS
7. Cincin segel: EPDM
8. EMC: Kelas 3
9. Kebisingan: ≤60dB

Perangkat penggerak (Termasuk motor)
1. Rotor penggerak: Magnet berkapsul plastik PPS
2. Sekrup dan mur: Baja tahan karat SUS 304
3. Motor penggerak: Motor DC tanpa sikat
4. Rangka kawat motor: PPA GF
5. Rumah pompa: Casing aluminium die-casting dengan sandblasting dan anodizing + pelapisan bubuk PE.
6. Braket: Baja
7. Lingkaran braket: Baja tahan karat US 304
8. Tahan air berdasarkan peringkat IP68 (en60529)
9. Model konektor: 325304061AAH (cocok dengan Plug 325304061AMH)
10. Diameter nosel: 41mm (1,61 inci)

Petunjuk pemasangan
Pompa seri JP-BL43-426T adalah pompa sentrifugal yang memerlukan pengisian awal,
Pompa dipasang pada posisi terendah sistem untuk memastikan bahwa impeller selalu
terendam dalam cairan, atau isi pompa terlebih dahulu sebelum dinyalakan.
1: Pompa tidak boleh dijalankan kering, meskipun dapat dijalankan kering selama 15 menit (setelah 15
menit berjalan kering, itu akan berhenti secara otomatis), Berjalan kering akan menimbulkan kebisingan, juga meningkatkan
abrasi pada poros dan selongsong poros.
2: Gunakan pipa diameter yang direkomendasikan yang menghubungkan saluran masuk pompa, jika Anda menggunakan diameter yang lebih kecil
saluran masuk pompa selang, Karena tekanan negatif dalam pompa, udara luar lebih mudah masuk ke
pompa melalui pipa, itu akan membuat kinerja pompa menurun, dan juga udara
gelembung merusak pompa.
3: Dilihat dari arah saluran masuk pompa, impeller berputar searah jarum jam (lihat panah pada
port outlet).
4: Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang
secara vertikal, port outlet harus ke atas.
5: Untuk menghindari berjalan kering (udara tersangkut di impeller), port outlet pompa air harus
vertikal atau di bagian atas impeller. (lihat gambar 1)
6: Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara
dibuang dengan mudah, pipa outlet tidak boleh menggunakan siku kurang dari 90 derajat (lihat gambar 2).
7: Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan kotoran butiran besar sebagai cairan
medium

•Parameter suhu
1. Suhu cairan sedang: -40℃ hingga +85℃ (-40°F hingga +185°F)
2. Suhu lingkungan kerja: -40℃ hingga +85℃ (-40°F hingga +185°F)
3. Suhu penyimpanan: -40℃ hingga +70℃ (-40°F hingga +158°F)
(hingga 100℃, tetapi akan memperpendek masa pakai)
Rentang teganganTekanan sistem
-0,2 hingga 2,5 bar (100℃ (212°F).
Masa pakai lebih dari 20.000 jam berdasarkan tegangan terukur dan suhu lingkungan 36℃ (86°F).
•
Rentang teganganPompa air 24V yang dinilai, rentang yang dapat digunakan 18V - 32V
Meskipun motor dapat digunakan dalam rentang tegangan dan suhu yang luas, tetapi berlebihan atau terlalu
tegangan dan suhu rendah akan mempengaruhi masa pakai motor, pompa tidak dapat
terpapar radiasi termal lingkungan.
Cairan sedang: campuran cairan (Air dengan glikol di bawah 60%)
• Parameter listrik
Tegangan Kerja


• Perhatian


1. Suhu lingkungan kerja: -40℃--120℃, harus mencoba menghindari dekat dengan tiga elemen katalitik, sistem pipa pembuangan gas dan mesin selama pemasangan, pastikan suhu lingkungan kerja.
2. Posisi pemasangan pompa air harus sedekat mungkin dengan permukaan air rendah, untuk memperpanjang masa pakai pompa.
3. Harap gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai
4. Perhatikan kemurnian air, hindari kemacetan dan impeller yang terhalang untuk mengurangi masa pakai pompa
• Parameter kinerja
• Dimensi eksternal


Aplikasi:


Banyak digunakan dalam bus hibrida, mobil penumpang hibrida, kendaraan listrik, kereta api, kapal, dan sistem sirkulasi pemanas dan
