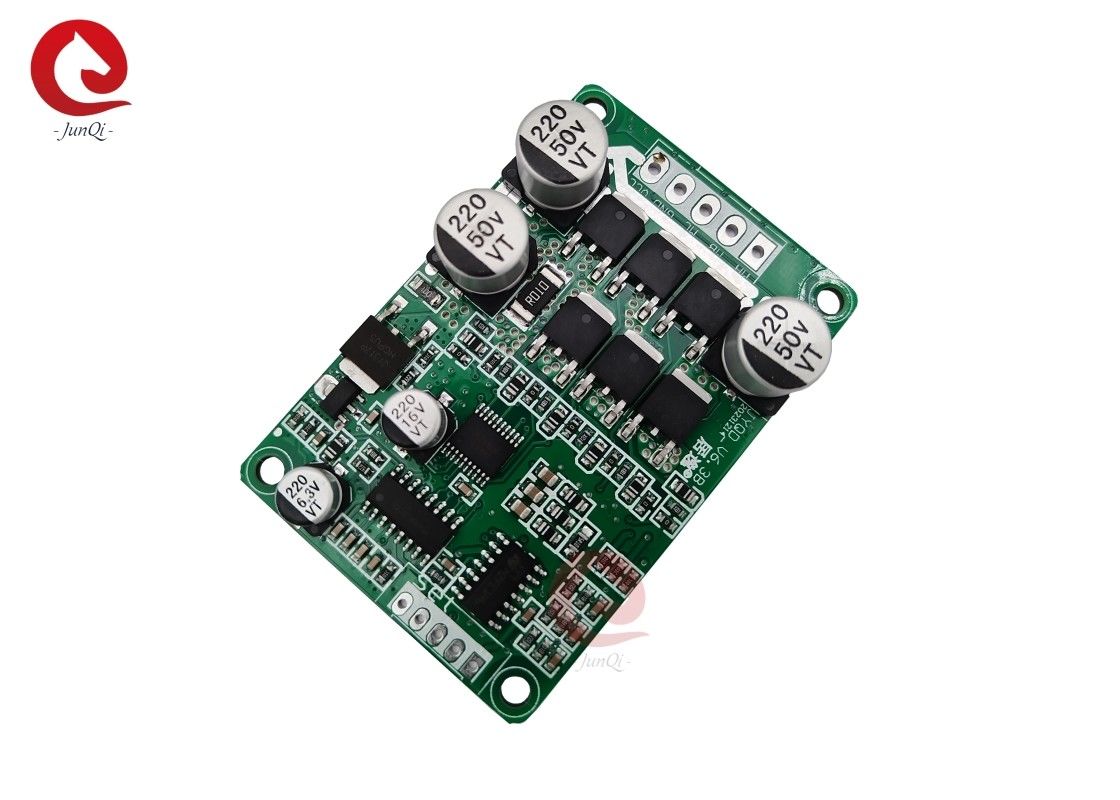

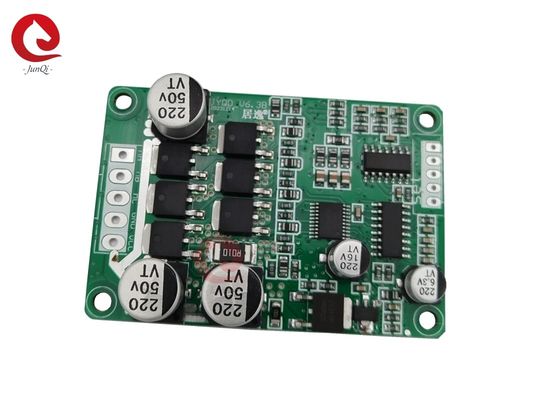

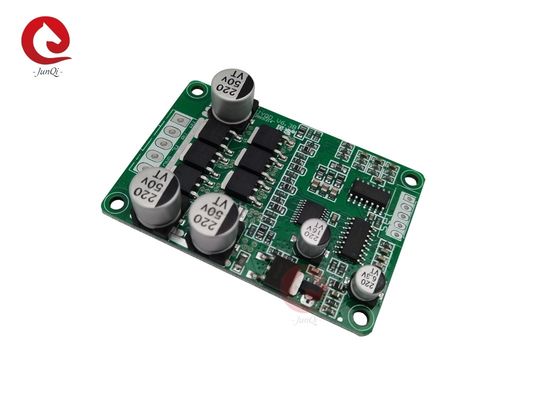

Papan Penggerak Motor Tanpa Sikat DC7-48V JYQD_V6.3B Untuk Motor BLDC 3 Fasa Tanpa Sensor

Papan Penggerak Motor Tanpa Sikat DC7-48V JYQD_V6.3B Untuk Motor BLDC Tanpa Sensor 3 Fasa

Deskripsi:

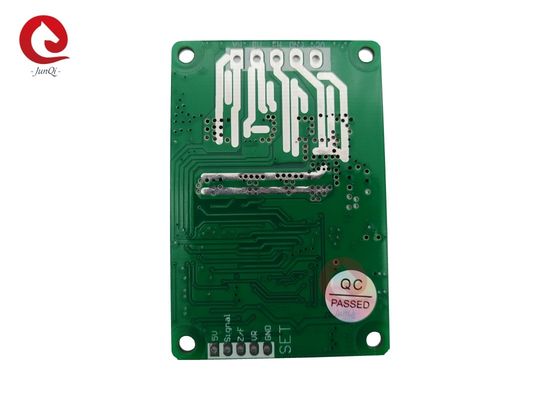

Diagram Pengkabelan & Deskripsi Port:

1. Port Kontrol

GND — Digunakan untuk kontrol internal papan penggerak

VR — Port kontrol kecepatan. Pengaturan kecepatan tegangan analog 0V-5V, pengaturan kecepatan linier dari rendah ke tinggi. Pengaturan kecepatan PWM perlu dihubungkan ke ground dengan papan penggerak.

Z/F — Port kontrol arah putaran. Hubungkan 5V atau tidak terhubung dalam satu arah, hubungkan GND ke arah lainnya.

Sinyal — Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V

5V — Tegangan output internal papan penggerak, potensiometer eksternal atau sakelar untuk penyesuaian kecepatan dan operasi pembalikan.

2. Port Daya

P+/VCC — DC +

P-/GND — DC -

MC — Fasa Motor C

MB — Fasa Motor B

MA — Fasa Motor A

3. Harap perhatikan agar kabel fasa motor dan kabel Hall tidak terlalu panjang. Hal ini akan menyebabkan interferensi sinyal jika kabel terlalu panjang.

4. Jarak port kontrol: 2.54mm, Jarak port daya: 3.96 mm.

5. Perhatikan isolasi antara MOSFET penggerak dan heatsink atau pelat pemasangan.

 Catatan Aplikasi:

1. Pastikan bahwa parameter tegangan dan daya motor tidak melebihi rentang papan penggerak seperti yang ditentukan.

2. Papan penggerak ini digunakan untuk motor tanpa sikat 3-fasa tanpa sensor, tetapi tidak cocok untuk semua motor tanpa sikat 3-fasa tanpa sensor secara langsung. Jika efek penggerak tidak baik (seperti getaran saat start, pembalikan, arus kerja tanpa beban motor terlalu besar, kecepatan tidak stabil, efisiensi rendah, dan tidak dapat start-up dengan beban.) Pelanggan dapat menyesuaikan resistansi dan kapasitansi papan penggerak sesuai dengan situasi aktual untuk mencapai efek penggerak terbaik.

3. Papan penggerak JYQD_V6.3B adalah papan kosong, daya penggerak di bawah 100W motor tidak perlu pendinginan paksa, perlu memastikan ventilasi normal.

4. Port output 5V pada papan penggerak dilarang untuk dihubungkan ke peralatan listrik eksternal. Hanya cocok untuk menghubungkan potensiometer eksternal dan sakelar ke papan ini untuk pengaturan kecepatan dan pembalikan.

5. Sinyal pada papan penggerak JYQD_V6.3B adalah sinyal output pulsa kecepatan motor, dan arus output kurang dari 5mA.

Dimensi papan penggerak (mm):
