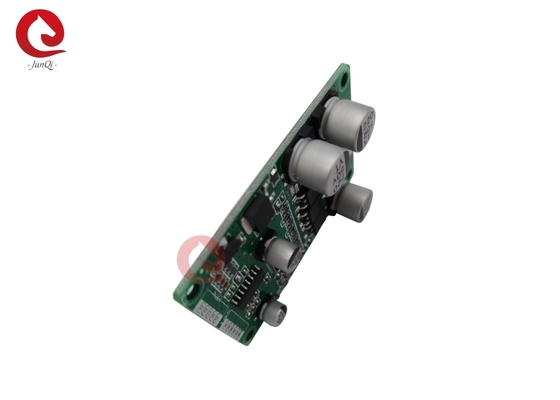

JYQD_V7.3B Papan Penggerak DC Tanpa Sikat 8A untuk Motor BLDC 3-Fase dengan Sensor Hall

Rentang Tegangan Kerja Lebar 7~48VDC Max 10A Papan Penggerak DC Tanpa Sikat JYQD_V7.3B Untuk Motor BLDC 3-Fase dengan Sensor Hall

Deskripsi Produk:

Catatan Aplikasi:

1. Pastikan bahwa parameter tegangan dan daya motor tidak melebihi rentang yang ditentukan oleh papan penggerak.

2. Papan Penggerak ini cocok untuk motor DC tanpa sikat Hall 120 derajat. Tidak semua urutan kabel pabrikan sesuai dengan urutan kabel papan penggerak. Pelanggan dapat menyesuaikan urutan kabel Hall atau urutan kabel tiga fase motor sesuai dengan situasi aktual. Mencapai efek penggerak terbaik.

3. Papan penggerak JYQD_V7.3B adalah papan telanjang, daya penggerak di bawah motor 100W tidak perlu pendinginan paksa, perlu memastikan ventilasi normal.

4. Port output 5V pada papan penggerak dilarang terhubung ke peralatan listrik eksternal. Hanya cocok untuk menghubungkan potensiometer dan sakelar eksternal ke papan ini untuk pengaturan kecepatan dan pembalikan.

5. Sinyal pada papan penggerak JYQD_V7.3B adalah sinyal output pulsa kecepatan motor, dan arus output kurang dari 5mA.

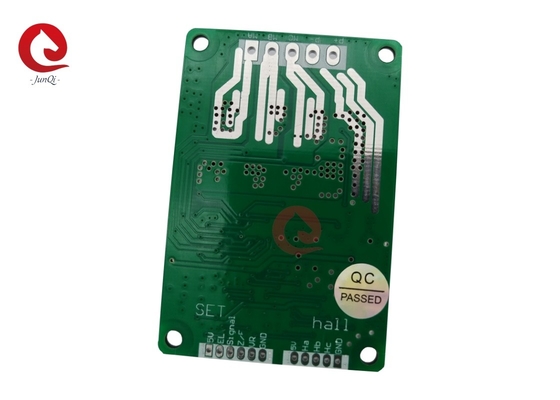

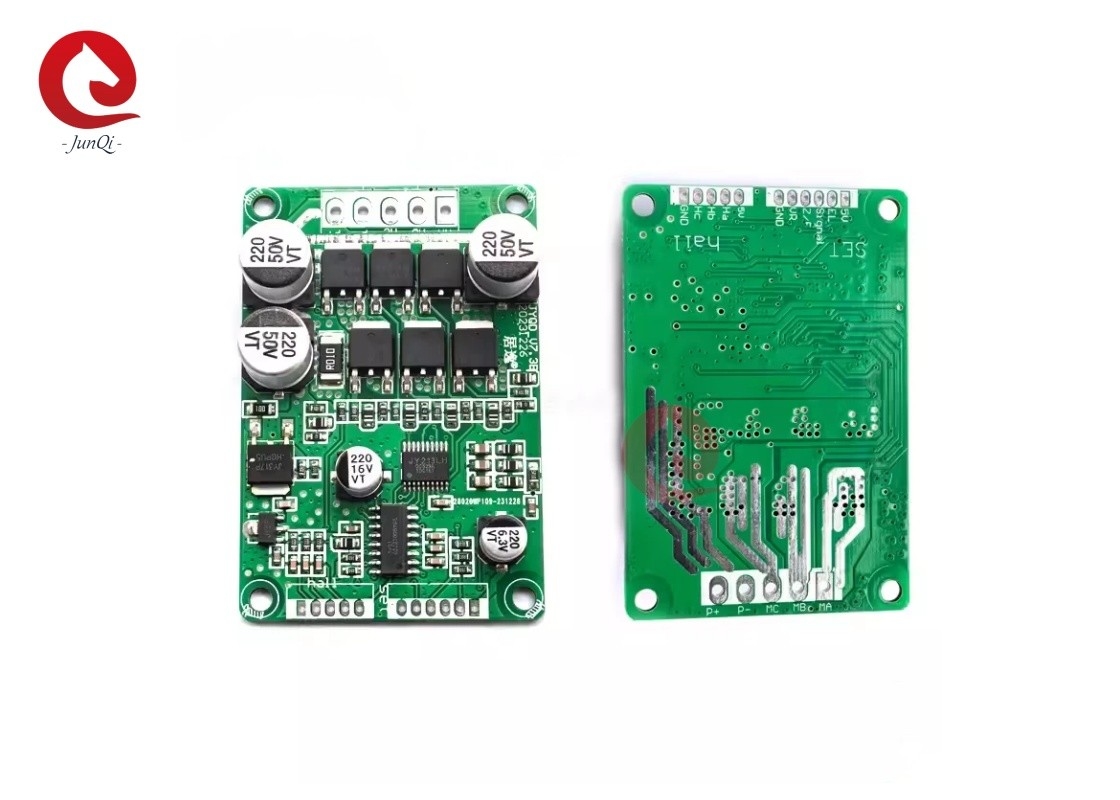

 Diagram Pengkabelan& Deskripsi Port:

1. Port Sensor HALL
GND — Kutub negatif Hall
Hc — Hall Hc
Hb — Hall Hb
Ha — Hall Ha
5V — Kutub positif Hall

2. Port Kontrol
GND — Digunakan untuk kontrol internal papan Penggerak
VR — Port kontrol kecepatan. Pengaturan kecepatan tegangan analog 0V-5V, pengaturan kecepatan linier dari rendah ke tinggi. Pengaturan kecepatan PWM perlu dihubungkan ke ground dengan papan penggerak.
Z/F — Port kontrol arah putaran. Pengaturan kecepatan tegangan analog 0V-5V, pengaturan kecepatan linier dari rendah ke tinggi. Pengaturan kecepatan PWM perlu dihubungkan ke ground dengan papan penggerak.
Sinyal — Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V
EL — Kontrol port aktif. Hubungkan 5V untuk mengizinkan pengoperasian, hubungkan GND untuk melarang pengoperasian.
5V — Tegangan output internal papan penggerak, potensiometer atau sakelar eksternal untuk penyesuaian kecepatan dan operasi pembalikan.

3. Port Daya
P+ — DC +
P- — DC -
MC — Fase Motor C
MB — Fase Motor B
MA — Fase Motor A

4. Harap perhatikan kabel fase motor dan kabel Hall agar tidak terlalu panjang. Ini akan menyebabkan gangguan sinyal Jika kabel terlalu panjang.

5. Jarak port dari port kontrol dan port daya masing-masing adalah 2.0mm dan 3.96mm.

6. Perhatikan isolasi papan penggerak saat menambahkan heat sink atau menempatkannya.

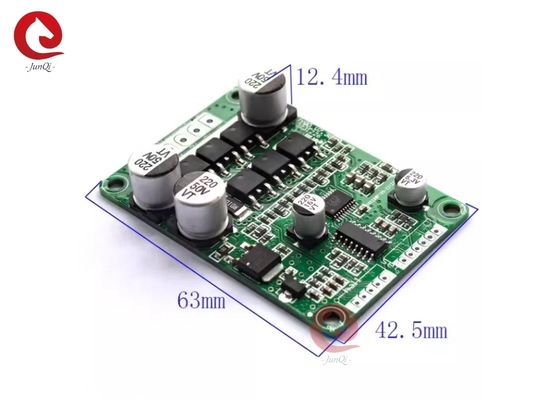

 Dimensi Papan Penggerak (mm):
