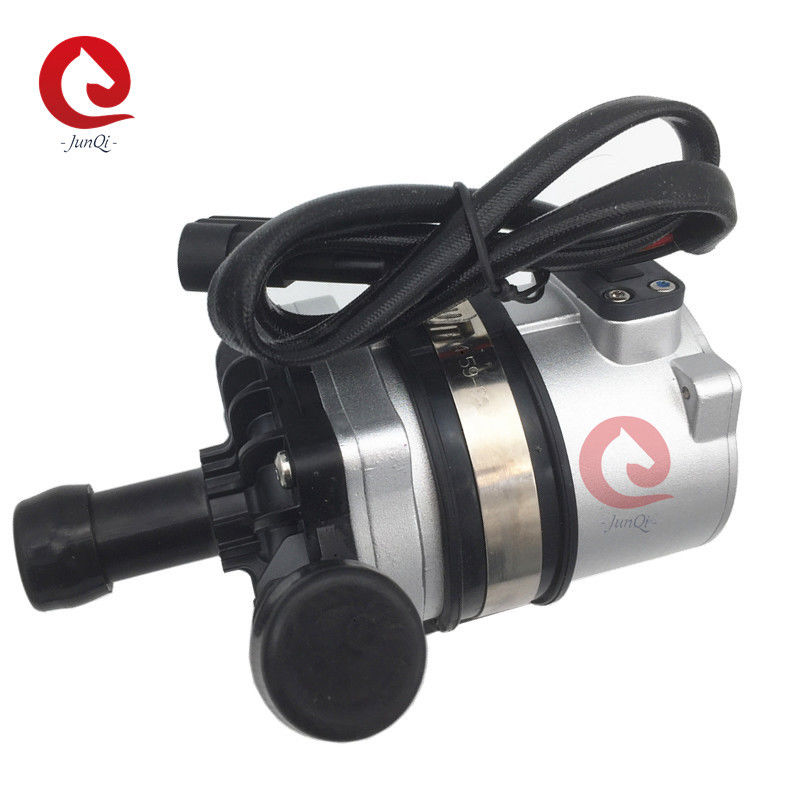

Pendingin Baterai Pompa Air DC Brushless 24V 30LPM Untuk Siklus Pemanasan Tambahan

Pompa Air DC Tanpa Sikat 24V 30LPM digunakan untuk Pendinginan Baterai dan Siklus Pemanasan Tambahan

Meningkatkan/sirkulasi/Frekuensi-variabel/Kebisingan-rendah/pompa pelindung/Kontrol PWM/Umpan balik kesalahan

JP-BL93-301 Pompa Air BLDC 100W Dengan Kontrol PWM Dan Diagnostik Kesalahan pompa colant, pompa glikol, pompa air bldc

■ Aplikasi
Banyak digunakan dalam bus hibrida, mobil penumpang hibrida, kendaraan listrik, kereta api, dan kapal serta sistem sirkulasi pemanas dan pendingin lainnya.

■ Fitur
◆Transmisi gaya magnet (struktur pompa pelindung)Pompa sentrifugal
◆Motor DC tanpa sikat efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur pakai yang lama.
◆Dengan rentang suhu pengoperasian yang luas
◆Pengendalian kecepatan sinyal PWM
◆Dengan pengendalian aliran konstan
◆Perlindungan polaritas terbalik
◆Perlindungan berjalan kering
◆Tegangan berlebih, perlindungan arus berlebih
◆Kelebihan beban, perlindungan suhu berlebih

■ Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
Rumah kepala pompa: PPS+GF
Impeller: PPS+GF
Rongga pelindung: PPS+GF
Selongsong poros: Bahan komposit resin karbon
Poros: poros baja tahan karat
Rumah magnet: kapsulasi plastik nilon
Cincin segel: EPDM

■ Perangkat penggerak (Termasuk motor)
Elektromagnet penggerak: magnet berkapsul plastik nilon
Sekrup dan mur: Baja tahan karat SUS 304
Motor Penggerak: motor tanpa sikat
Rangka kawat motor: PPA GF
Rumah pompa: Casing aluminium die-casting dengan perawatan sandblasting dan impregnasi

Braket: Baja dengan lapisan bubuk
Gelang braket: Baja tahan karat US 304+ Cincin karet peredam
Tahan air berdasarkan peringkat IP68 (en60529)
Model konektor: AMP282106-1(steker yang cocok AMP282088-1)
Diameter nosel:22.4mm (diameter dalam:16mm)

■ Spesifikasi Model
OWP-BL93-301 (24VDC)
■ Instruksi pemasangan
Pompa seri JP-BL93-300 adalah pompa sentrifugal yang memerlukan pengisian awal,
Pompa dipasang pada posisi terendah sistem untuk memastikan bahwa impeller selalu terendam dalam cairan, atau isi pompa sebelum dihidupkan.
1: Pompa tidak boleh berjalan kering, meskipun dapat berjalan kering selama 30 detik (setelah 30 detik berjalan kering, pompa akan berhenti secara otomatis), Berjalan kering akan menimbulkan kebisingan, juga meningkatkan abrasi pada poros dan selongsong poros.

2: Gunakan pipa diameter yang direkomendasikan untuk menghubungkan saluran masuk pompa, jika Anda menggunakan saluran masuk pompa selang diameter yang lebih kecil, Karena tekanan negatif di pompa, udara luar lebih mudah masuk ke pompa melalui saluran pipa, itu akan membuat kinerja pompa menurun, dan juga gelembung udara merusak pompa.

3: Dilihat dari arah saluran masuk pompa, impeller berputar searah jarum jam (lihat panah pada port keluar).

4: Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang secara vertikal, port keluar harus ke atas.

5: Untuk menghindari berjalan kering (udara tersangkut di impeller), port keluar pompa air harus vertikal atau di bagian atas impeller. (lihat gambar 1)

6: Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara keluar dengan mudah, pipa keluar tidak boleh digunakan kurang dari 90 derajat
Siku (lihat gambar 2).

7: Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan pengotor butiran besar sebagai media cair.

Suhu parameter
Suhu cairan sedang: -40℃ hingga +85℃ (-40°F hingga + 185°F)
Suhu lingkungan kerja: -40℃ hingga +85℃ (-40°F hingga +185°F) Kelembaban ≤90%
Suhu penyimpanan: -40℃ hingga +70℃ (-40°F hingga +158°F) (hingga 100 ℃, tetapi akan memperpendek masa pakai)
■ Tekanan sistem
-0,2 hingga 2,5 bar (100℃ (212°F).
Masa pakai lebih dari 20.000 jam berdasarkan tegangan terukur dan suhu lingkungan 36℃(86°F).
■ Rentang tegangan
Pompa air 12V berperingkat, rentang yang dapat digunakan 9V - 16V
Pompa air 24V berperingkat, rentang yang dapat digunakan 18V - 30V
Meskipun motor dapat digunakan dalam rentang tegangan dan suhu yang luas, tetapi tegangan dan suhu yang berlebihan atau terlalu rendah akan memengaruhi masa pakai motor, pompa tidak dapat terkena radiasi termal lingkungan.

Cairan sedang: air murni, campuran cairan (Air dengan glikol di bawah 60%)


■ Parameter listrik

Model konektor dan sifat listrik yang sesuai (lihat gambar 3):

■Karakter PWM

■ Perhatian
1. Suhu lingkungan kerja:-40℃--85℃, harus mencoba menghindari dekat dengan sistem pipa pelepasan katalitik tiga elemen, gas dan mesin selama pemasangan, pastikan suhu lingkungan kerja.
2. Posisi pemasangan pompa air harus sedekat mungkin dengan permukaan air yang rendah, untuk memperpanjang masa pakai pompa.
4. Harap gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai
5. Perhatikan kemurnian air, hindari macet dan impeller terhalang untuk mengurangi masa pakai pompa
■ Parameter kinerja

• Dimensi eksternal
•
•
•
