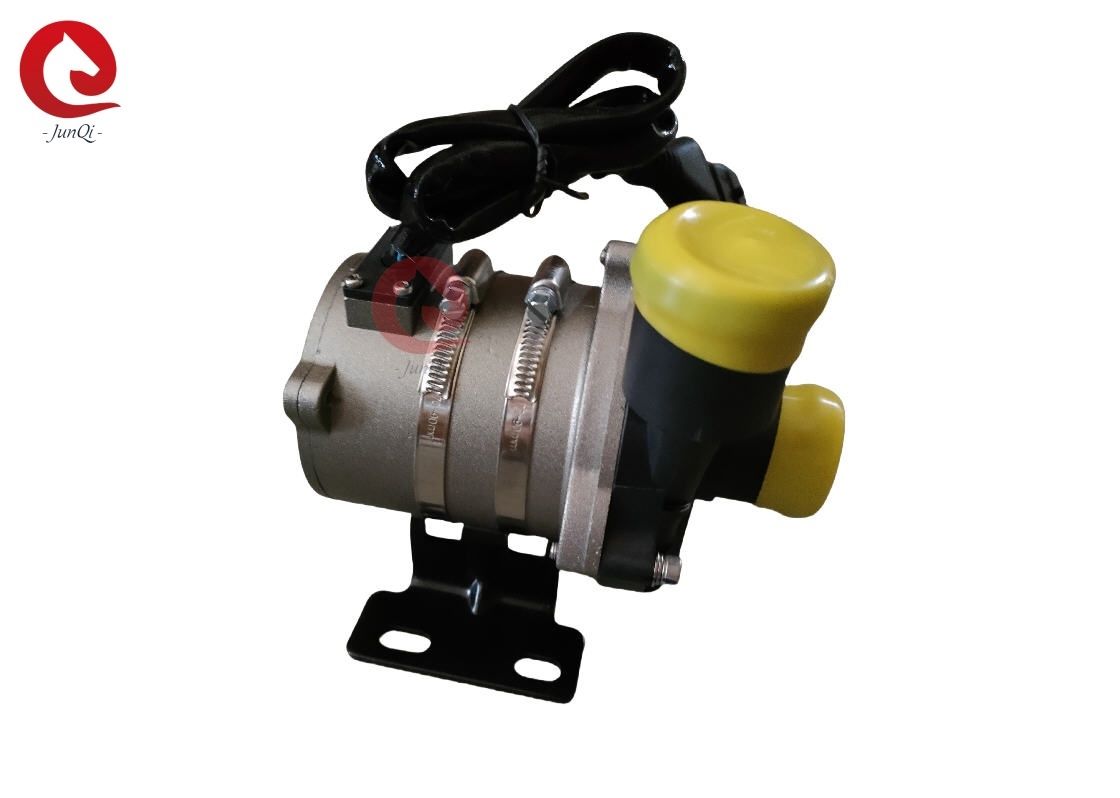

Laju Aliran Tinggi Pompa Air Motor Brushless Dc 120L / M 12V Dengan Kontrol PWM

Laju Aliran Tinggi Pompa Air Motor Brushless Dc 120L / M 12V Dengan Kontrol PWM

  • Laju Aliran Tinggi Pompa Air Motor Brushless Dc 120L / M 12V Dengan Kontrol PWM
  • Laju Aliran Tinggi Pompa Air Motor Brushless Dc 120L / M 12V Dengan Kontrol PWM
  • Laju Aliran Tinggi Pompa Air Motor Brushless Dc 120L / M 12V Dengan Kontrol PWM
  • Laju Aliran Tinggi Pompa Air Motor Brushless Dc 120L / M 12V Dengan Kontrol PWM
Laju Aliran Tinggi Pompa Air Motor Brushless Dc 120L / M 12V Dengan Kontrol PWM
Detail produk:
Tempat asal: Cina
Nama merek: junqi
Sertifikasi: IS9001, TS16949,CE
Nomor model: JP200-1
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Negotialbe
Kemasan rincian: cocok untuk ekspor
Waktu pengiriman: berdasarkan pesanan,
Syarat-syarat pembayaran: T/T, Western Union, Paypal
Menyediakan kemampuan: 1000 set/bulan
Kontak
Detil Deskripsi produk
Model: JP200-1 Bahan: PPS+GF, tahan karat
Voltase: 12V/24VDC Kekuasaan: kurang 300W
Tingkat Aliran Terukur: 50L/menit~120L/menit Kepala: 2m~12m(21kPa~115kPa)
Aplikasi: Bus hibrida, kendaraan listrik, E Bus, BCI
Cahaya Tinggi:

120L/M Brushless DC Motor Pompa Air

,

12V Brushless DC Motor Pompa Air

,

PWM Kontrol Brushless Pompa Air

      JP200-1 Pompa Air DC Tanpa Kuas

Laju Aliran Tinggi 50~120L/M, Head Rendah 2~12M, Dengan Kontrol PWM, Aplikasi Pompa Air Dc Brushless 12V Untuk Bus Kota

Aplikasi:

Banyak digunakan dalam bus hibrida, mobil penumpang hibrida, kendaraan listrik, kereta api, kapal dan pemanas lainnya dan



sistem sirkulasi pendingin.




Fitur:
Pompa sentrifugal
Transmisi gaya magnet
Motor DC brushless efisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, layanan lama
kehidupan.
Dengan berbagai suhu operasi
Pengendalian kecepatan sinyal PWM (opsional)
Output sinyal diagnostik (opsional)
mode komunikasi (opsional)
Dengan pengontrol aliran konstan
Perlindungan polaritas terbalik
Perlindungan lari kering
Lebih Tegangan, lebih dari perlindungan saat ini
Overload, perlindungan suhu berlebih
Aliran Besar 50~120LPM
Kepala rendah 2~12m


 Laju Aliran Tinggi Pompa Air Motor Brushless Dc 120L / M 12V Dengan Kontrol PWM 0

Tabel Parameter Teknis:



Tidak.   Parameter teknik

1

Cairan Sedang Larutan berair glikol 50% (Lebih disukai pilih Jenis Organik, ukuran butir≯0,35, ppm≯0,1g/L)

2

Suhu Sedang Ekstrim -40℃~120

3

Suhu Sedang Normal 10℃~90

4

Suhu Penyimpanan -50℃~90℃

5

Ekstrim -40℃~105℃

6

Rentang Laju Aliran 50L/menit~120L/menit

7

Jangkauan Kepala 2m~12m(21kPa~115kPa)

8

Tegangan Terukur DC12V / DC24V

9

Rentang Tegangan DC9~16V / DC18~32V

10

Kekuasaan 300W

11

Tipe Komunikasi dan Kontrol BISA/PWM atau ON/Off

12

Tingkat Perlindungan IP68

13

Berat 1.5kg (tanpa Braket)

14

Kebisingan 60dB(A)(lihat gambar 5.2)

15

Kehidupan Layanan 20000j

16

OD dari inlet/outlet 38

17

Jenis kawat timah: Terintegrasi dengan badan pompa atau kabel timah dengan konektor

18

Fungsi Perlindungan Over Current Protection, Over/Low Voltage Protection, Over Temperature Protection, Locked-Rotor Protection, Dry-Running Protection, Reverse Polarity Protection.




2. Instalasi mekanis
2.1 Pompa dapat dipasang secara vertikal atau horizontal (lihat gambar 1) Saat dipasang
vertikal, port outlet harus ke atas.
2.2 Untuk menghindari pengeringan (udara tersangkut di impeller), port outlet pompa air harus:
vertikal atau di bagian atas impeller.(lihat gambar 1)
2.3 Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara
dibuang dengan mudah, pipa outlet tidak boleh digunakan kurang dari 90 derajat siku (lihat gambar 2).
2.4 Tidak dapat menggunakan air laut atau polusi berat lainnya dengan cairan pengotor biji-bijian besar sebagai cairan
medium .

Laju Aliran Tinggi Pompa Air Motor Brushless Dc 120L / M 12V Dengan Kontrol PWM 1


Antarmuka Listrik:

3.1 Merekomendasikan Konektor Komunikasi PWM/CAN dan Port Pin Deskripsi:
Pembuatan:Konektivitas TE(Menyarankan)
Model Konektor:AMP282106-1
Model Steker yang Cocok:AMP282088-1
Laju Aliran Tinggi Pompa Air Motor Brushless Dc 120L / M 12V Dengan Kontrol PWM 2
3.2 Konektor Tidak Direkomendasikan:
Untuk aplikasi pompa air dengan kabel timbal, JUNQI International dapat menggantikan konektor
jenis sebagai permintaan pelanggan.Atau konektor 2pin untuk kecepatan tetap (hidup/mati), konektor 3pin dengan umpan balik
fungsi (atau aplikasi komunikasi 3pin PWM), silakan kontak dengan kami untuk detail permintaan Anda.




Indikator Kinerja:

4.1 Kurva Kinerja:

Laju Aliran Tinggi Pompa Air Motor Brushless Dc 120L / M 12V Dengan Kontrol PWM 3



4.2.Kebisingan
Kondisi Uji Kebisingan:
1. Pengujian Suhu Kamar: 23 ,
2. Kecepatan Air: Kecepatan Maks
3. Laju Aliran: Aliran Maks
Hasil Tes: 60dB (A), pilih nilai tes maksimal
Posisi pengukuran pengujian Kebisingan seperti gambar di bawah ini.

Laju Aliran Tinggi Pompa Air Motor Brushless Dc 120L / M 12V Dengan Kontrol PWM 4
4.3 BISA Komunikasi:
Silakan berkomunikasi dan dapatkan persetujuan rekomendasi saat memilih desain!4.4 PWM
Komunikasi (Merekomendasikan)
4.4.1 Definisi port Pin Konektor Pompa Air (gambar3, gambar4)
Laju Aliran Tinggi Pompa Air Motor Brushless Dc 120L / M 12V Dengan Kontrol PWM 5
Laju Aliran Tinggi Pompa Air Motor Brushless Dc 120L / M 12V Dengan Kontrol PWM 6





Perhatian:
1. Silakan tambahkan sekering di sirkuit catu daya pompa air untuk memutus catu daya saat muncul kegagalan.
2. Hindari pompa air tertutup atau terhalang dan terpengaruh oleh pemanasan perangkat di sekitarnya.Ruang instalasi nyaman untuk operasi pemeliharaan dan penggantian.
3. Bekerja suhu lingkungan: -40℃--120℃, harus mencoba untuk menghindari dekat dengan tiga elemen katalitik, sistem pipa pembuangan gas dan mesin selama instalasi, memastikan suhu lingkungan kerja
4. Posisi pemasangan pompa air harus sedekat mungkin dengan ketinggian air yang rendah, untuk memperpanjang masa pakai pompa.
5. Perhatikan kemurnian air, hindari macet dan impeller-blocked untuk mengurangi masa pakai pompa
6. Silakan gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi masa pakai

Dimensi Mekanik:
Laju Aliran Tinggi Pompa Air Motor Brushless Dc 120L / M 12V Dengan Kontrol PWM 7
