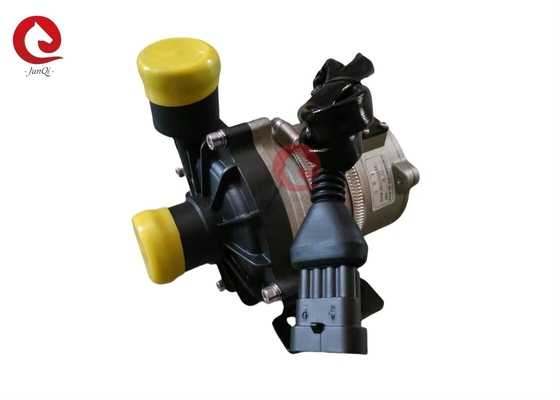

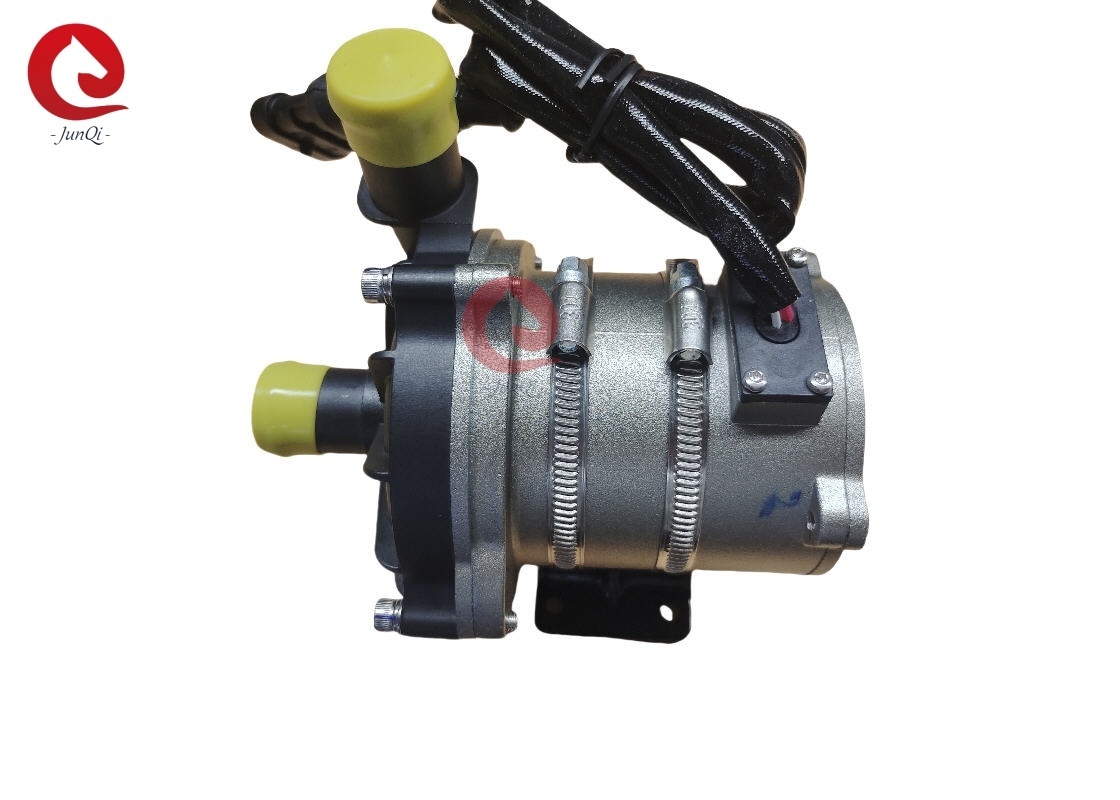

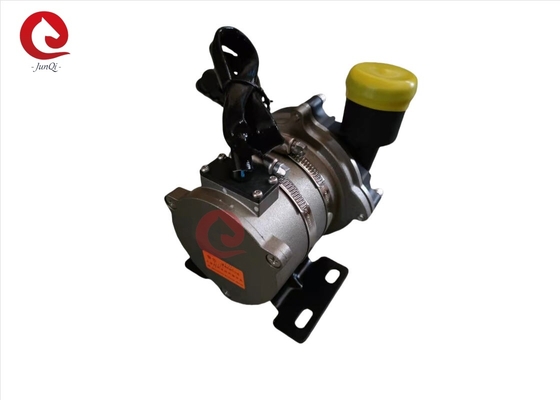

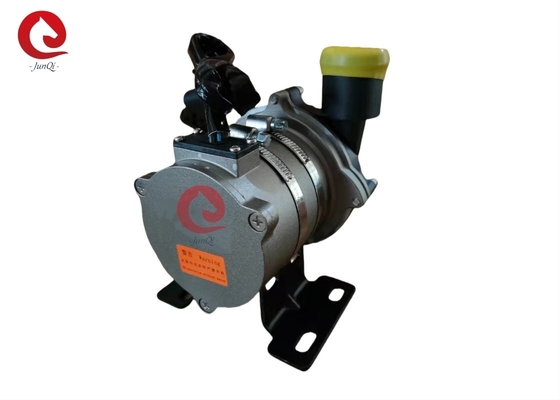

JP200-1 Pompa Air DC Tanpa Sikat
Pompa air listrik 12V 24VDC untuk sistem pendingin bus energi baru / truk, dengan fungsi umpan balik Can BUS, PWM Fault
Aplikasi:
Banyak digunakan dalam bus hibrida, mobil penumpang hibrida, kendaraan listrik, kereta api, kapal dan pemanas lainnya dan
sistem sirkulasi pendingin.
Fitur:
★ Pompa sentrifugal
★ Transmisi kekuatan magnetik
★ Efisiensi tinggi motor DC tanpa sikat, konsumsi daya rendah, efisiensi tinggi, layanan panjang
kehidupan.
★ Dengan suhu operasi yang luas
★ PWM sinyal kecepatan kontrol ((opsional)
★ Output sinyal diagnostik (opsional)
★ mode komunikasi (opsional)
★ Dengan kontrol aliran konstan
★ Perlindungan polaritas terbalik
★ Perlindungan jalan kering
★ Over Voltage, over current perlindungan
★ Overload, over suhu perlindungan
★ Aliran besar 50 ~ 120LPM
★ Kepala rendah 2 ~ 12m
Tabel Parameter Teknis:
| Tidak, tidak. |
|
Parameter teknis |
|
1
|
Cairan Medium |
50% larutan air glikol ((Dipilih jenis organik, ukuran butir ≈ 0.35, ppm ≈ 0,1 g/L) |
|
2
|
Suhu Rata-rata Ekstrim |
-40°C~120°C |
|
3
|
Suhu Rata-rata Normal |
10°C ~ 90°C |
|
4
|
Suhu penyimpanan |
-50°C~90°C |
|
5
|
Ekstrim |
-40°C~105°C |
|
6
|
Jangkauan Tingkat Aliran |
50L/menit~120L/menit |
|
7
|
Jarak Kepala |
2m ~ 12m ((21kPa ~ 115kPa) |
|
8
|
Tegangan nominal |
DC12V / DC24V |
|
9
|
Jangkauan tegangan |
DC9~16V /DC18~32V |
|
10
|
Kekuatan |
≤ 300W |
|
11
|
Jenis Komunikasi dan Kontrol |
CAN/PWM atau ON/OFF |
|
12
|
Tingkat Perlindungan |
IP68 |
|
13
|
Berat badan |
≤1,5kg ((tanpa Bracket) |
|
14
|
Kebisingan |
≤ 60dB (A) (lihat Gambar 5.2) |
|
15
|
Kehidupan Pelayanan |
>20000 jam |
|
16
|
OD input/output |
φ38 |
|
17
|
Kawat timah Jenis |
Terintegrasi dengan tubuh pompa atau kabel timah dengan konektor |
|
18
|
Fungsi Perlindungan |
Perlindungan over current, over/low voltage protection, over temperature protection, locked-rotor protection, dry-running protection, reverse polarity protection. Perlindungan over current, over/low voltage protection, over temperature protection, locked-rotor protection, dry-running protection, reverse polarity protection. Perlindungan over current, over/low voltage protection, over/low voltage protection, over temperature protection, locked-rotor protection, dry-running protection, reverse polarity protection. Perlindungan over current, over/low voltage protection, over temperature protection, locked-rotor protection, dry-running protection, reverse polarity protection. |
2Pemasangan mekanik
2.1 Pompa dapat dipasang secara vertikal atau horisontal (lihat gambar 1)
vertikal, outlet port harus ke atas.
2.2 Untuk menghindari kering (udara terjebak dalam impeller),port outlet pompa air harus
berada secara vertikal atau di bagian atas impeller (lihat gambar 1)
2.3 Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara
mudah dibuang, pipa outlet tidak boleh digunakan kurang dari 90 derajat siku (lihat gambar 2).
2.4 Tidak dapat menggunakan air laut atau pencemaran berat lainnya dengan cairan kotoran biji-bijian besar sebagai cairan
medium.
Interface listrik:
3.1Rekomendasi Konektor Komunikasi PWM/CAN dan Deskripsi Port Pin:
Pembuatan:Konektivitas TE(Merekomendasikan)
Model konektor:AMP282106-1
Model colokan yang cocok:AMP282088-1
3.2 Konektor yang Tidak Disarankan:
Untuk aplikasi pompa air dengan kawat timbal, JUNQI International dapat mengganti konektor
atau konektor 2pin untuk kecepatan tetap (on / off), konektor 3pin dengan umpan balik
fungsi (atau aplikasi komunikasi 3pin PWM), silakan hubungi kami untuk rincian permintaan Anda.
Indikator Kinerja:
4.1 kurva kinerja:
4.2- Kebisingan.
Kondisi pengujian kebisingan:
1. Suhu ruang uji: 23°C,
2Kecepatan air: Kecepatan maksimum
3. Tingkat Aliran: Aliran Maksimal
Hasil pengujian: ≤60dB ((A),pilih nilai uji maksimal
Posisi pengukuran uji kebisingan seperti gambar di bawah.
4.3 Komunikasi CAN:
Silahkan hubungi dan dapatkan perjanjian rekomendasi saat memilih desain!4.4 PWM
Komunikasi (Rekomendasi)
4.4.1 Konektor Pompa Air Pengertian port pin ((gambar 3, gambar 4)
1. Silahkan tambahkan sekring dalam sirkuit pasokan listrik pompa air untuk memotong pasokan listrik ketika muncul kegagalan.
2. Hindari pompa air tertutup atau diblokir dan dipengaruhi oleh pemanasan perangkat di sekitarnya.
3. suhu lingkungan kerja:-40°C-120°C, harus mencoba untuk menghindari dekat tiga elemen katalis, sistem pipa pembuangan gas dan mesin selama instalasi,memastikan suhu lingkungan kerja
4Posisi pemasangan pompa air harus sedekat mungkin dengan tingkat air yang rendah, untuk memperpanjang masa pakai pompa.
5. Perhatikan kemurnian air, hindari untuk macet dan impeller-terkunci untuk mengurangi umur pompa
6.Silakan gunakan pompa jauh dari lingkungan berdebu, debu berbahaya untuk mengurangi umur
