Junqi 3.5 Inci Aliran Campuran In-line Duct Fan Exhaust Ventilasi Fan OWB9290-48V Untuk DC Auto Air Blower Fan
Fitur:
1. Bantalan bola NMB menjamin umur panjang.
2. Ukuran kompak tetapi menghasilkan tekanan tinggi dan aliran udara
3. Sangat cocok untuk sistem atau alat yang ringkas
4. Pengontrol driver eksternal dapat mengubah kecepatan dengan sinyal PWM atau 0 ~ 5v
Parameter Produk
| Model |
OWB9290-48V |
| Tegangan Terukur |
48VDC |
| Nilai saat ini (terbuka) |
3.9A |
| Aliran udara (terbuka) |
35M3/H |
| Kecepatan Motor (terbuka) |
24000 RPM |
| |
|
| Nilai saat ini (tertutup) |
2.2A |
| Tekanan udara (tertutup) |
12kPa |
| Kecepatan Motor (tertutup) |
27300 RPM |
| |
|
| tiang motor |
4 |
| Resistansi Fase |
0.82 Ohm |
| Kebisingan |
80 dBA |
| Laher |
NMB Bantalan bola berkecepatan tinggi |
| Mengemudi motor |
Motor DC tanpa sikat 3 fase |
| Sudut sensor hall |
120 ° |
| RPM-Pulse |
1Hz = 30rpm |
| Jenis berliku |
Delta |
| Berliku menahan Tegangan |
500VDC (1 menit) |
| Kelas Isolasi |
Kelas F |
| Berat peniup |
490 g |
| nilai IP |
IP54 |
| Suhu operasi |
-20℃~ 50℃ |
| Kehidupan pelayanan (di bawah 40℃) |
10.000 jam |
Kinerja produk
OWB9290 periode pergantian blower DC brushless
Kurva kinerja blower DC brushless OWB9290-48v
Dimensi keseluruhan
Diagram pengkabelan
| pin 4 |
Merah |
+5V |
| pin 5 |
Ungu |
Aula A |
| pin 6 |
Hijau |
Aula B |
| pin 7 |
Abu-abu |
Aula C |
| Pin 8 |
Hitam |
GND |
| pin 1 |
Kuning |
Fase motor A |
| Pin 2 |
Biru |
Fase motor B |
| pin 3 |
Putih |
Fase motor C |
perhatian
1: Jangan bekerja di bawah tekanan udara maksimal, aliran udara terlalu kecil pada tekanan udara maksimal, dan tidak aman untuk digunakan.
2: Tambahkan penyaring yang menempel pada asupan membuat bantalan peniup memiliki masa pakai lebih lama.
3: Arah rotasi yang benar adalah CCW
4: Jangan gunakan blower dalam suhu Tinggi, kelembaban tinggi, medan magnet tinggi
5: Silakan gunakan catu daya yang sesuai untuk blower.

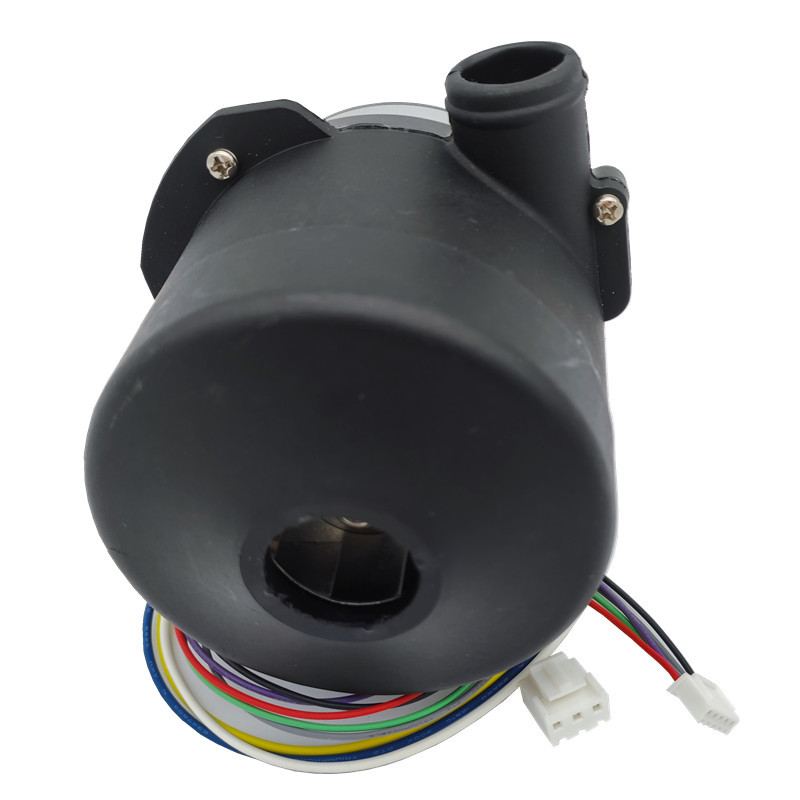

Gambar produk:
Aplikasi:
FAQ:
1. Bisakah Anda mendesain kipas blower baru jika kami memberi Anda kinerja yang ditargetkan?
Ya, kami menawarkan layanan ODM untuk kipas blower dan papan pengontrol
2. Bisakah kita menghubungkan blower udara sentrifugal ini langsung ke sumber listrik?
Kipas blower ini dengan motor BLDC di dalamnya dan membutuhkan papan pengontrol untuk bekerja.
3. Sumber daya apa yang akan kita gunakan untuk menggerakkan kipas blower ini?
Umumnya, pelanggan kami menggunakan catu daya switching 24vdc atau baterai Li-on.
4. Apakah Anda juga menjual papan pengontrol untuk kipas blower ini?
Ya, kami dapat menyediakan papan pengontrol yang disesuaikan untuk kipas blower ini.
5. Bagaimana cara mengubah kecepatan impeller jika kami menggunakan papan pengontrol Anda?
Anda dapat menggunakan 0~5v atau PWM untuk mengubah kecepatan.Papan pengontrol standar kami juga dengan potensiometer untuk mengubah kecepatan dengan nyaman.
6. Berapa MTTF dari blower udara sentrifugal ini?
MTTF dari blower udara sentrifugal ini adalah 20.000+ jam di bawah 25 derajat C.
7. Bisakah kita menggunakan blower udara sentrifugal ini untuk menyedot air?
Kipas blower ini tidak bisa digunakan untuk menyedot air.Jika Anda perlu menyedot air, Anda dapat meminta kami untuk memilih item yang tepat untuk kondisi kerja khusus ini.
8. Bisakah kita menggunakan blower udara sentrifugal ini untuk menyedot debu secara langsung?
Kipas blower ini tidak dapat digunakan untuk menyedot debu secara langsung. Jika Anda perlu menyedot debu, Anda dapat meminta kami untuk memilih item yang tepat untuk kondisi kerja khusus ini.
9. Apa yang bisa dilakukan jika kondisi kerja kotor?
Filter sangat disarankan untuk dipasang ke saluran masuk kipas blower
10.Bagaimana cara mengurangi kebisingan blower?
Banyak pelanggan kami menggunakan busa, silikon untuk mengisi antara kipas blower dan mesin untuk mengisolasi
kebisingan peniup.
