| Tempat asal: | Cina |
| Nama merek: | JUNQI |
| Sertifikasi: | CE,ROHS, UL |
| Nomor model: | BLSD4850DC-2Q-H |
| Kuantitas min Order: | 1 SET |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | Tas PE + Karton |
| Waktu pengiriman: | 5-10 hari |
| Syarat-syarat pembayaran: | T/T,L/C,Paypal |
| Menyediakan kemampuan: | 1000 set/hari |
| Nama produk: | Driver Motor Dc Tanpa Sikat | Tegangan Kerja: | 48VDC ((17~56VDC) |
|---|---|---|---|
| Arus puncak: | 50A | Lanjutkan Saat Ini: | 25A |
| Kekuatan output: | 1200W | Masukan Referensi: | 0~5V/PWM/Frekuensi |
| Aplikasi: | Motor BLDC dengan sensor Hall | ||
| Cahaya Tinggi: | 1200W BLDC Driver,Hall Sensor BLDC Driver,48VDC Pengemudi Motor DC Tanpa Sikat |
||
Wide Range Voltage 17~56VDC Kontinuous current 25A 1200W BLDC Driver Untuk 48VDC 3Phase Hall sensor Brushless DC Motor
Fitur:
1. teknologi permukaan-mount, ukuran kecil, arus tinggi
2. 2-Quadrant PI close-loop kontrol kecepatan atau arus dengan linearitas yang baik.
3Pengaturan parameter variabel untuk motor yang berbeda.
4. Fungsi kontrol mundur aman, aman memulai, memungkinkan, rem, kecepatan referensi dan output fungsi denyut nadi kecepatan (PG), alarm.
5Tiga jenis input referensi: tegangan analog, PWM, frekuensi.
6. Cocok untuk 3-Phase BLDC Motor dengan sensor hall.
7. Penggunaan chip kelas industri.
Model dan Spesifikasi:
| Model |
Tegangan (VDC) |
Aku mencapai puncak (A) |
Aku tahu. (A) |
Po (W) |
Referensi Input |
Ukuran (mm) |
| BLSD4810WDC-2Q-H |
12v (17 ~ 56VDC) |
10 | 5 | 240 |
0 ~ 5V/ PWM/ Frekuensi |
W82.5,L162,H29 |
| BLSD4820WDC-2Q-H | 20 | 10 | 480 | W82.5,L162,H29 | ||
| BLSD4850WDC-2Q-H | 50 | 25 | 1200 | W82.5,L162,H50 | ||
| BLSD48100WDC-2Q-H | 100 | 50 | 2400 | W82.5,L181,H53 |
Informasi nomor pengemudi:
BLSD 24 35 WDC -2Q-H-T P
BLSD: BLDC Speed Driver
24: Tegangan Nominal ((VDC)
35: Batas arus puncak ((A)
DC = tegangan DC normal, LDC = tegangan DC ultra rendah, WDC = tegangan DC ultra luas
2Q: 2-Quadrant Mode Mengemudi
H: Seri H ((Parameter arus tinggi dan variabel)
T=-40~+65°C Ta, Unlabelled=-10~+45°C Ta
P=0~3KHz pulsa input pada SV, Unlabelled=0~5V pada SV
Peringatan:
1.Pilih arus puncak pengemudi:Jika arus nominal Ir dari motor disajikan, maka Ip ((A)️2*Ir ((A)
Jika kekuatan output nominal motor Pr ((W) ditunjukkan, maka Ip ((A)¥4*Pr/Vr. Vr(V) adalah tegangan nominal motor
2. Mengemudi kuadran:Pengemudi hanya digunakan di kuadran I & III.
3Masukan frekuensi:Modul transfer F-V dapat ditambahkan ke driver untuk kontrol frekuensi ((0-3KHz/TTL) di port SV
4Operasi rem:Ketika port BK beralih ke tingkat rendah, motor akan berhenti berjalan dengan cepat dengan memendekkan gulungan melalui MOSFET bawah.Kecepatan motor saat pengereman tidak boleh melebihi Safe-Brake-Speed Ns ((lihat diagram koneksi).
5. Gangguan dari kabel:Sinyal Hall dapat terganggu oleh arus bolak-balik dalam kabel gulungan ketika panjangnya lebih dari 50 mm.Lebih baik menggunakan kabel terlindung.
6Motor Insultaion:Sensor Hall ke Penggulung/Sensor Hall ke Motor Cse/Penggulung ke Kotak Motor
Resistensi isolasi>100MOhm@500VDC
Kekuatan dielektrik <1mA@500VAC/50-60Hz/1 menit
Koneksi khas:
Ukuran Mekanis:

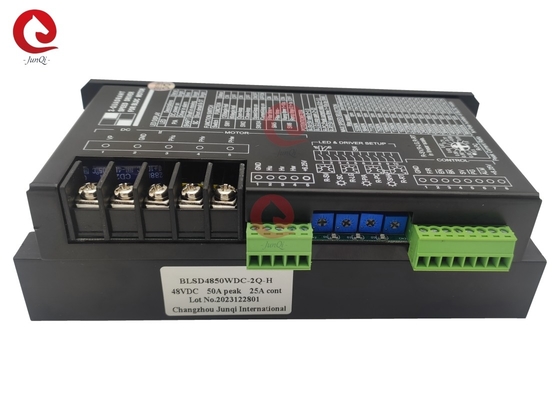

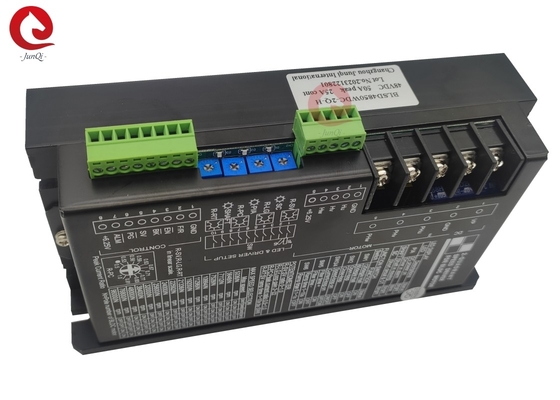

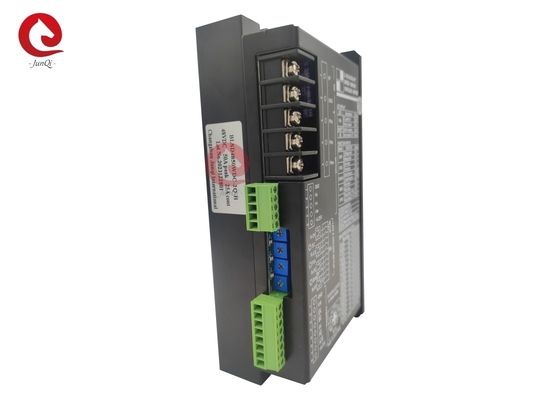

Detail gambar:
