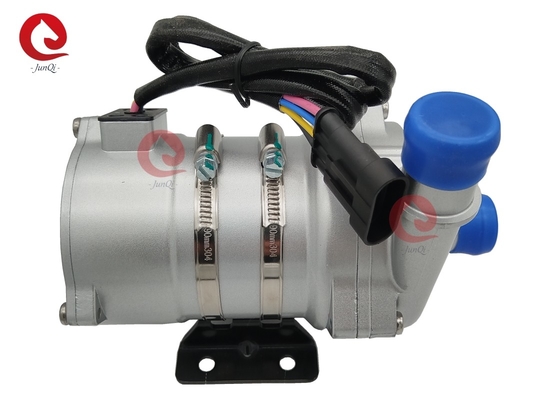

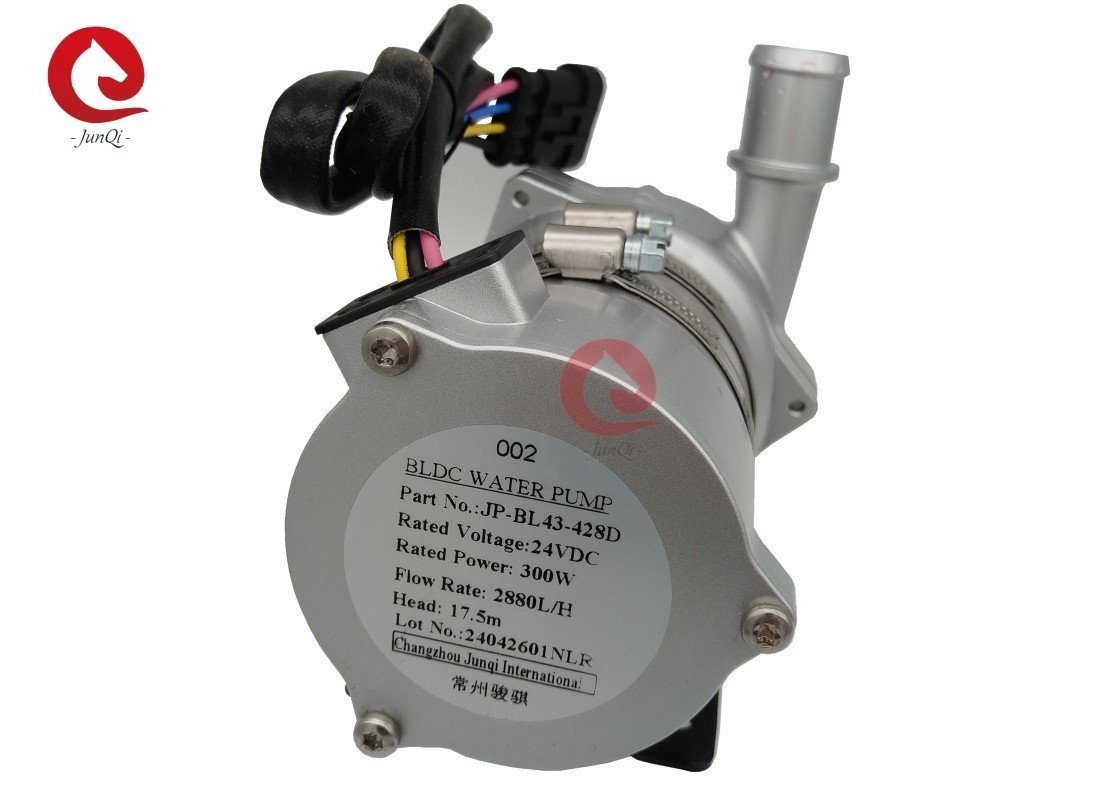

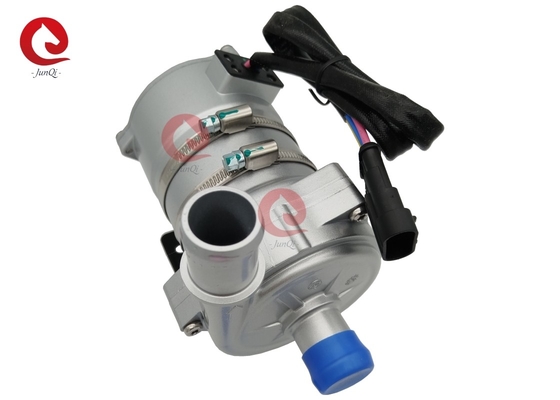

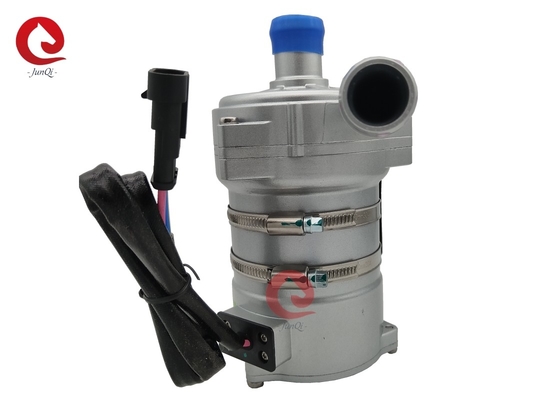

Junqi 24V 300W High Head 17,5m Coolant Water Pump, dengan kontrol PWM dan Fault feedback

Junqi 24V 300W High Head 17,5m Coolant Water Pump, dengan kontrol PWM dan Fault feedback

■ Aplikasi
Banyak digunakan dalam bus hibrida, mobil penumpang hibrida, kendaraan listrik, kereta api, kapal dan sistem sirkulasi pemanasan dan pendinginan lainnya.

■ Fitur
◆ Pompa sentrifugal
◆ Transmisi kekuatan magnet
◆ Motor DC tanpa sikat berefisiensi tinggi, konsumsi daya rendah, efisiensi tinggi, umur panjang.
◆ Dengan berbagai suhu operasi
◆ PWM sinyal kecepatan kontrol ((opsional)
◆ Output sinyal diagnostik (opsional)
◆ Mengontrol aliran yang konstan
◆ Perlindungan polaritas terbalik
◆ Perlindungan saat berjalan kering
◆ Perlindungan atas Tegangan, atas arus
◆ Terlalu banyak beban, perlindungan suhu tinggi

■ Deskripsi teknis (bagian terkait yang bersentuhan dengan cairan)
Rumah kepala pompa: paduan aluminium
Impeller: PPS+GF
Kerongkongan perisai: PPS+GF
Sleeve poros: bahan komposit karborundum
Arus: stainless steel ((3CR14) arus
Kotak magnet: Kapsul plastik PPS
Cincin segel: EPDM



■ Instruksi pemasangan
Pompa seri OWP-BL43-428D adalah pompa sentrifugal yang membutuhkan praisi,
Pompa dipasang di posisi terendah dari sistem untuk memastikan bahwa impeller selalu terbenam dalam cairan, atau pra-diisi pompa sebelum daya pada.

1: Pompa tidak harus berjalan kering, meskipun bisa berjalan kering selama 15 menit (setelah 15 menit berjalan kering, itu akan berhenti secara otomatis), berjalan kering akan membuat suara,juga meningkatkan abrasi pada poros dan lengan poros.

2: Gunakan pipa diameter yang direkomendasikan yang menghubungkan inlet pompa, jika Anda menggunakan inlet pompa selang diameter yang lebih kecil, Karena tekanan negatif di pompa,udara luar lebih mudah masuk ke pompa melalui pipa, itu akan membuat degradasi kinerja pompa, dan juga gelembung udara membuat kerusakan pada pompa.

3: Jika dilihat dari arah masuk pompa, impeller berputar searah jarum jam (lihat panah pada outlet port).

4: Pompa dapat dipasang secara vertikal atau horisontal (lihat gambar 1) Ketika dipasang secara vertikal, outlet port harus ke atas.

5: Untuk menghindari aliran kering (udara terjebak dalam impeller),port outlet pompa air harus vertikal atau di bagian atas impeller (lihat gambar 1)

6: Pipa yang terhubung harus dipasang secara vertikal (atau tidak ada siku dalam 20cm) untuk membuat udara dilepaskan dengan mudah, pipa outlet tidak boleh digunakan kurang dari 90 derajat siku (lihat gambar 2).

7: Tidak bisa menggunakan air laut atau polusi berat lainnya dengan cairan kotoran biji-bijian besar sebagai media cair.


■ Parameter suhu
Suhu cair sedang: -40°C sampai +85°C (-40°F sampai + 185°F)
Suhu lingkungan kerja: -40°C sampai +120°C (-40°F sampai +248°F)
Suhu penyimpanan: -40°C sampai +70°C (-40°F sampai +158°F)
(hingga 100 °C, tetapi akan memperpendek umur layanan)

Cairan menengah: campuran cair (Banyu dengan kurang dari 60% glikol)


■ Parameter listrik

■ Konektor pompa Deskripsi:

■ PWM Control Chart:

■ Grafik umpan balik kesalahan:

■ kurva kinerja:

• Dimensi eksternal
