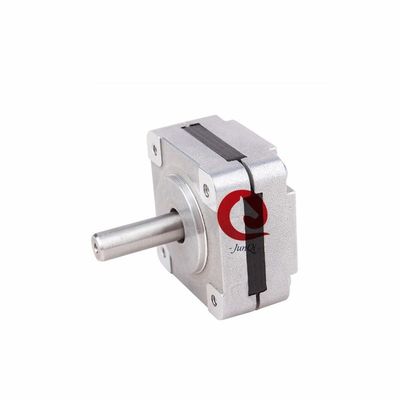

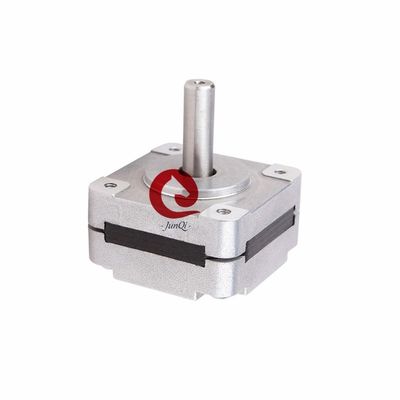

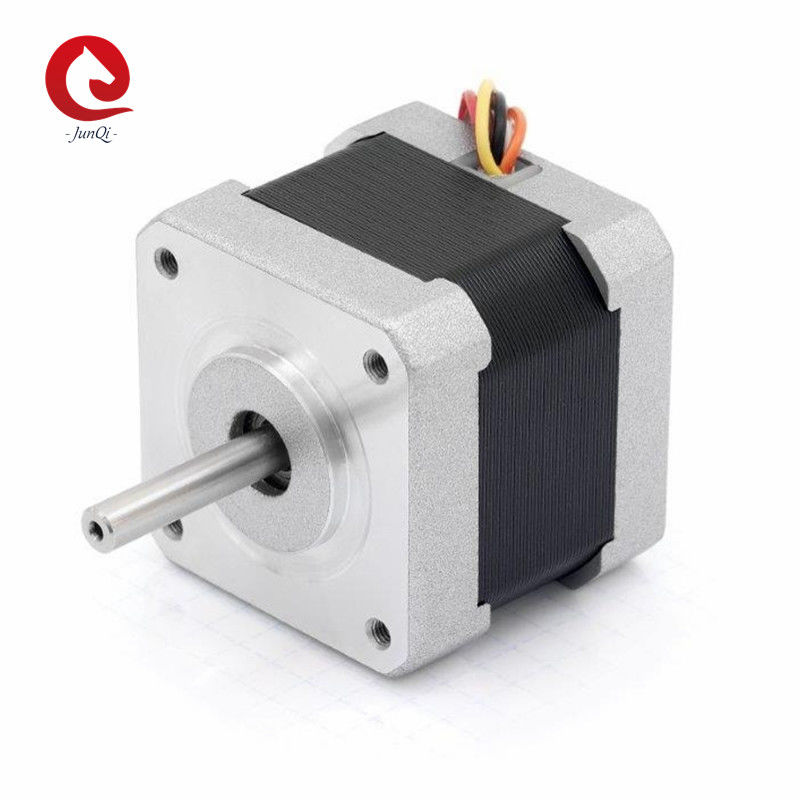

NEMA16 (39mm) 1.8 Derajat motor stepper 2 fase
Fitur:
1. Inersia Rendah, Respon Cepat
2. Torsi Tinggi, Efisiensi Tinggi
3. Getaran Rendah, Kebisingan Rendah
4. Ukuran Kecil
Spesifikasi umum:
| Barang |
Spesifikasi |
| Sudut langkah |
1,8 ° |
| Akurasi Sudut Langkah |
± 5% (langkah penuh, tanpa beban) |
| Putar Radial |
0,02mm @ 450g |
| Permainan Aksial |
0,08mm @ 450g |
| Kekuatan Radial Maks |
28N (20mm dari flensa) |
| Gaya Aksial Maks. |
10N |
| Kekuatan Dielektrik |
600VAC/1S |
| Resistansi Isolasi |
100MΩ,500VDC |
| Suhu Sekitar |
-20℃~+50℃ |
| Kelas Isolasi |
Kelas B |
Rincian Cepat:
| Model |
Ukuran bingkai |
Fase |
Jenis poros |
Panjang tubuh
(mm)
|
Memegang Torsi
(Nm)
|
Nilai Saat Ini
(A)
|
| JQ39HB44-0304A |
NEMA16 (39mm) |
2 |
poros tunggal |
44 |
0,28 |
0,3 |
| JQ39HB38-0806A |
NEMA16 (39mm) |
2 |
poros tunggal |
38 |
0.2 |
0.8 |
| JQ39HB38-0504A |
NEMA16 (39mm) |
2 |
poros tunggal |
38 |
0,29 |
0,5 |
| JQ39HB34-0306A |
NEMA16 (39mm) |
2 |
poros tunggal |
34 |
0.13 |
0,3 |
| JQ39HB34-0404A |
NEMA16 (39mm) |
2 |
poros tunggal |
34 |
0.21 |
0.4 |
| JQ39HB20-0506A |
NEMA16 (39mm) |
2 |
poros tunggal |
20 |
0,065 |
0,5 |
| JQ39HB20-0404A |
NEMA16 (39mm) |
2 |
poros tunggal |
20 |
0,065 |
0.4 |
Ukuran Mekanik:
Diagram pengkabelan:
Kurva Torsi:
Spesifikasi Listrik:
| Model |
Saat ini
/Fase
|
Perlawanan
/Fase
|
Induktansi
/Fase
|
Memegang
Torsi
|
Penahanan
Torsi
|
#Pemimpin |
Rotor
Kelembaman
|
Panjang |
Berat |
| poros tunggal |
A |
Ω |
mH |
Nm |
Nm |
# |
g-cm2 |
mm |
kg |
| JQ39HB20-0404A |
0.4 |
6.6 |
6.0 |
0,065 |
0,005 |
4 |
11 |
20 |
0.12 |
| JQ39HB20-0506A |
0,5 |
15 |
6.0 |
0,065 |
0,005 |
6 |
11 |
20 |
0.12 |
| JQ39HB34-0306A |
0.4 |
30 |
43 |
0.21 |
0,012 |
4 |
20 |
34 |
0.18 |
| JQ39HB34-0504A |
0,3 |
34 |
20 |
0.13 |
0,012 |
6 |
20 |
34 |
0.18 |
| JQ39HB38-0504A |
0,5 |
22 |
40 |
0,29 |
0,018 |
4 |
24 |
38 |
0.2 |
| JQ39HB38-0806A |
0.8 |
7.5 |
8 |
0.2 |
0,018 |
6 |
24 |
38 |
0.2 |
| JQ39HB44-0304A |
0,3 |
40 |
60 |
0,28 |
0,025 |
4 |
40 |
44 |
0,25 |
Kami dapat menyediakan layanan Ekstra:
Jika motor ini tidak sesuai dengan permintaan Anda.Jangan ragu untuk menghubungi kami, Kami dapat membuat poros / belitan / flensa pemasangan / kabel / konektor yang disesuaikan. Kami akan bekerja berdampingan dengan Anda dan tim Anda untuk merancang motor yang sesuai dengan kebutuhan aplikasi Anda.Semua Rekayasa dan Dukungan dilakukan di rumah.
Layanan aksesori: gearbox, konektor
Desain Khusus: Berliku Disesuaikan, Flange Disesuaikan, Poros Disesuaikan....
