Untuk Menciptakan Nilai Bagi Pelanggan. Integritas dan Menang-Menang.
 |
| Tempat asal: | Cina |
| Nama merek: | JEUNKEI |
| Sertifikasi: | ISO9001,CE |
| Nomor model: | JY213L |
| Kuantitas min Order: | 50 pcs (sampel tersedia) |
|---|---|
| Harga: | USD0.5-USD1/PC |
| Kemasan rincian: | suite untuk ekspor |
| Waktu pengiriman: | tergantung dari jumlah pesanan / Nego |
| Syarat-syarat pembayaran: | T / T ,, Serikat Barat, Paypal |
| Menyediakan kemampuan: | 1000PCS PER HARI |
| nama: | Driver Gerbang Tiga Fase 90V | Model NO.: | JY213L |
|---|---|---|---|
| logika masukan yang kompatibel: | 3.3V dan 5V | IO+/IO-: | +1.2A/-2.0A pada VCC=15V,VBS=15V |
| Jangkauan suhu operasi: | 40℃~125℃ | Paket tapak kecil: | TSSOP20L/24L,173mil |
| Warna: | Hitam | Aplikasi: | Inverter tujuan umum |
| Menyoroti: | SSOP-20 Half Bridge Drive,90V Half Bridge Drive,3 Fase Half Bridge Drive |
||

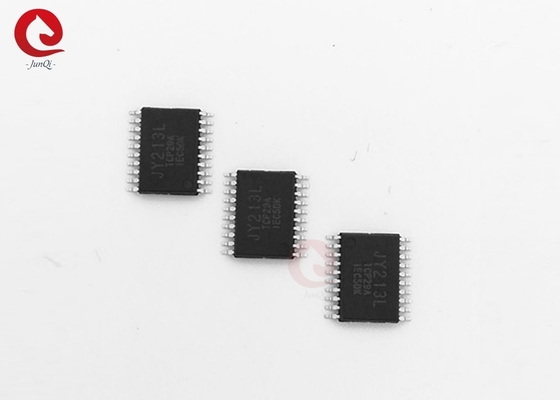

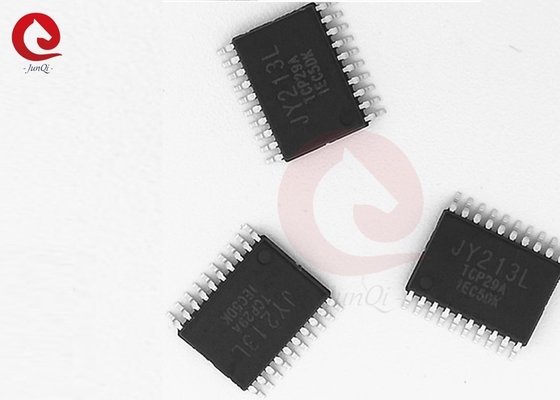

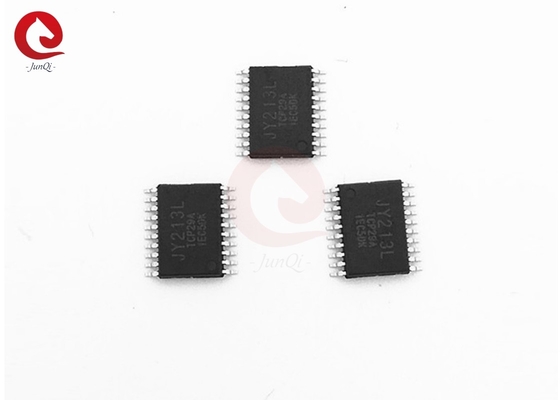

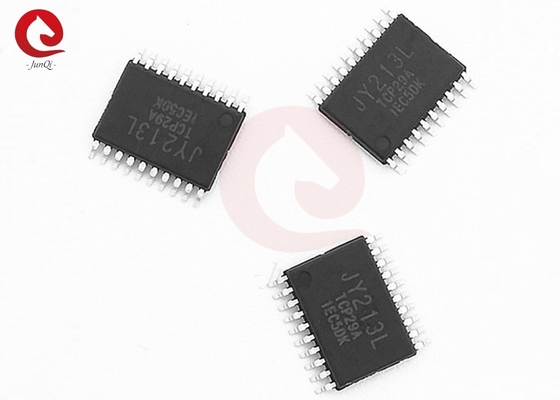

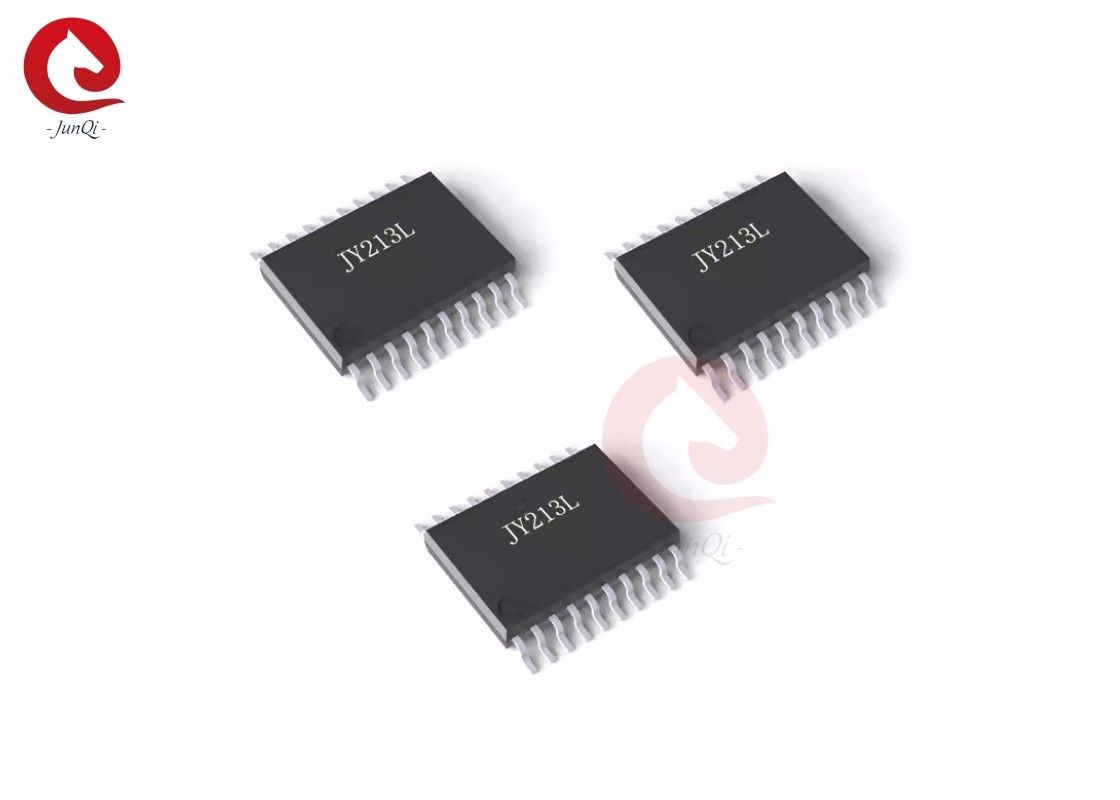

Deskripsi:
JY213L adalah driver gerbang 3-fase berkecepatan tinggi untuk perangkat MOSFET dan IGBT daya dengan tiga saluran output tinggi dan rendah yang independen.Dibangun dalam perlindungan waktu mati dan tembak-melalui perlindungan mencegah kerusakan setengah jembatan. Sirkuit UVLO mencegah kerusakan ketika VCC dan VBS lebih rendah dari tegangan ambang yang ditentukan. A novel high-voltage BCD process and common-mode noise canceling technique provide stable operation of high-side drivers under high dV/dt noise conditions while achieving excellent negative transient voltage tolerance. Pin enable (EN) disertakan sehingga mode siaga dapat digunakan untuk mengatur chip ke dalam keadaan arus tenang rendah untuk mewujudkan umur baterai yang panjang.
Fitur:
• Pengemudi sisi tinggi setengah jembatan 90V terintegrasi
• Kemampuan untuk mengemudi hingga gerbang setengah jembatan 3 fase
• Dioda tali boot terintegrasi untuk setiap saluran sisi tinggi
• Perlindungan waktu mati internal
• Perlindungan tembakan
• Di bawah kunci tegangan untuk VCC dan VBS
• Tegangan operasi rendah 0 ̊5,5V untuk VCC dan VBS
• 3,3V dan 5V logika input kompatibel
• Aktifkan pin (EN) untuk arus siaga rendah
• IO+/IO-: +1,2A/2,0A pada VCC=15V, VBS=15V
• Waktu mati internal
• Sirkuit pembatalan kebisingan dV/dt modus umum
• Toleransi tegangan transisi negatif
• Penggerak gerbang dI/dt rendah untuk kekebalan suara yang lebih baik
• kisaran operasi dari 40oC sampai 125oC
• Paket jejak kecil
Aplikasi:
• E-BIKE/pengemudi motor 3 fase alat listrik
• Pengendalian motor mini/mikro bertenaga baterai
• Inverter tujuan umum
Diagram Blok:
Sirkuit aplikasi khas:
Konfigurasi PIN:
Deskripsi PIN:
| Nama Pin | Deskripsi | Pin No. | |
| TSSOP20L | TSSOP24L | ||
| HIN1 | Masukan logika untuk driver gerbang sisi tinggi fase-1 | 1 | 1 |
| HIN2 | Masukan logika untuk driver gerbang sisi tinggi fase-2 | 2 | 2 |
| HIN3 | Masukan logika untuk driver gerbang sisi tinggi fase-3 | 3 | 3 |
| LIN1 | Masukan logika untuk driver gerbang sisi rendah fase-3 | 4 | 4 |
| LIN2 | Masukan logika untuk driver gerbang sisi rendah fase-3 | 5 | 5 |
| LIN3 | Masukan logika untuk driver gerbang sisi rendah fase-3 | 6 | 6 |
| Keterangan: | Masukan logika untuk kontrol modus siaga | - | 7 |
| VCC | Tegangan sumber daya logika dan driver gerbang sisi rendah | 7 | 8 |
| Pengelolaan | Logic ground dan low side gate driver ground | 8 | 9 |
| LO3 | Fase-3 output driver gerbang sisi rendah | 9 | 10 |
| LO2 | Fase-2 output driver gerbang sisi rendah | 10 | 11 |
| LO1 | Fase-1 output driver gerbang sisi rendah | 11 | 12 |
| NC. | - | 13 | |
| VS3 | Fase-3 high-side driver floating supply offset voltage | 12 | 14 |
| HO3 | Fase-3 output driver sisi tinggi | 13 | 15 |
| VB3 | Fase-3 Suplai mengambang pengemudi sisi tinggi | 14 | 16 |
| NC. | Tidak terhubung | - | 17 |
| VS2 | Fase-2 high-side driver floating supply offset voltage | 15 | 18 |
| HO2 | Fase-2 output driver sisi tinggi | 16 | 19 |
| VB2 | Fase-2 Suplai mengambang pengemudi sisi tinggi | 17 | 20 |
| NC. | Tidak terhubung | - | 21 |
| VS1 | Fase-1 high-side driver floating supply offset voltage | 18 | 22 |
| HO1 | Fase-1 output driver sisi tinggi | 19 | 23 |
| VB1 | Fase-1 Suplai mengambang pengemudi sisi tinggi | 20 | 24 |
Informasi kemasan:
Untuk informasi produk lebih lanjut, silakan hubungi kami melalui email: ivanzhu@junqitrading.com
Kontak Person: Ivanzhu
Tel: 0086-13961407941
