Untuk Menciptakan Nilai Bagi Pelanggan. Integritas dan Menang-Menang.
 |
| Tempat asal: | Cina |
| Nama merek: | JEUNKEI |
| Sertifikasi: | ISO9001,CE |
| Nomor model: | JY213H |
| Kuantitas min Order: | 50 pcs (sampel tersedia) |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | suite untuk ekspor |
| Waktu pengiriman: | tergantung dari jumlah pesanan / Nego |
| Syarat-syarat pembayaran: | T / T ,, Serikat Barat, Paypal |
| Menyediakan kemampuan: | 10000 PCS Per Bulan |
| nama: | MOSFET Daya Kecepatan Tinggi | Model NO.: | JY213H |
|---|---|---|---|
| Jenis Paket: | SOP20 | Jenis Saluran: | Pengemudi sisi tinggi setengah jembatan |
| Menyetir: | Driver hingga gerbang setengah jembatan 3 fase | Jenis Kisi: | Driver gerbang 3 fase tegangan tinggi |
| logika masukan yang kompatibel: | Tegangan 3,3V, 5V, 15V | Proses tegangan tinggi: | 600V |
| Filter input bawaan: | Ya. | Aplikasi: | Pengemudi Inverter Motor 3-fase |
| Menyoroti: | SOP20 BLDC Motor Driver MOSFET,MOSFET Pengemudi Motor BLDC Berkecepatan Tinggi,MOSFET Pengemudi Motor BLDC Tegangan Tinggi |
||

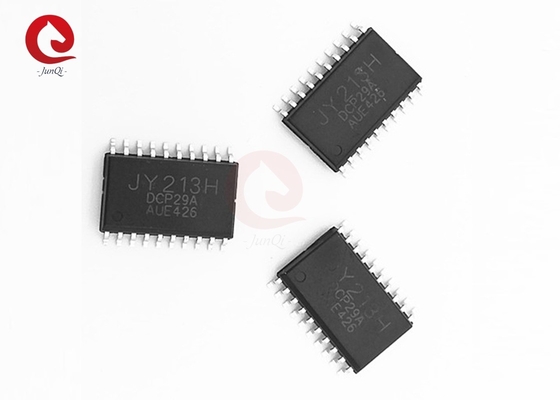

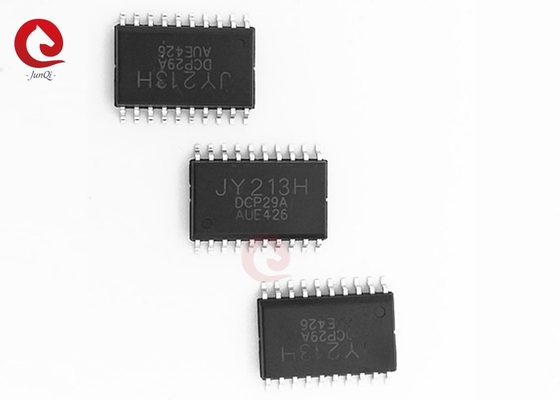

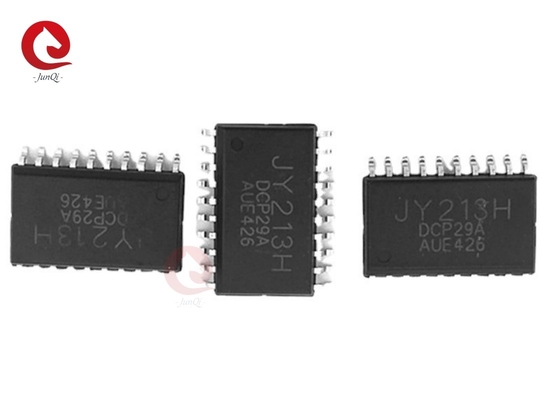

Deskripsi:

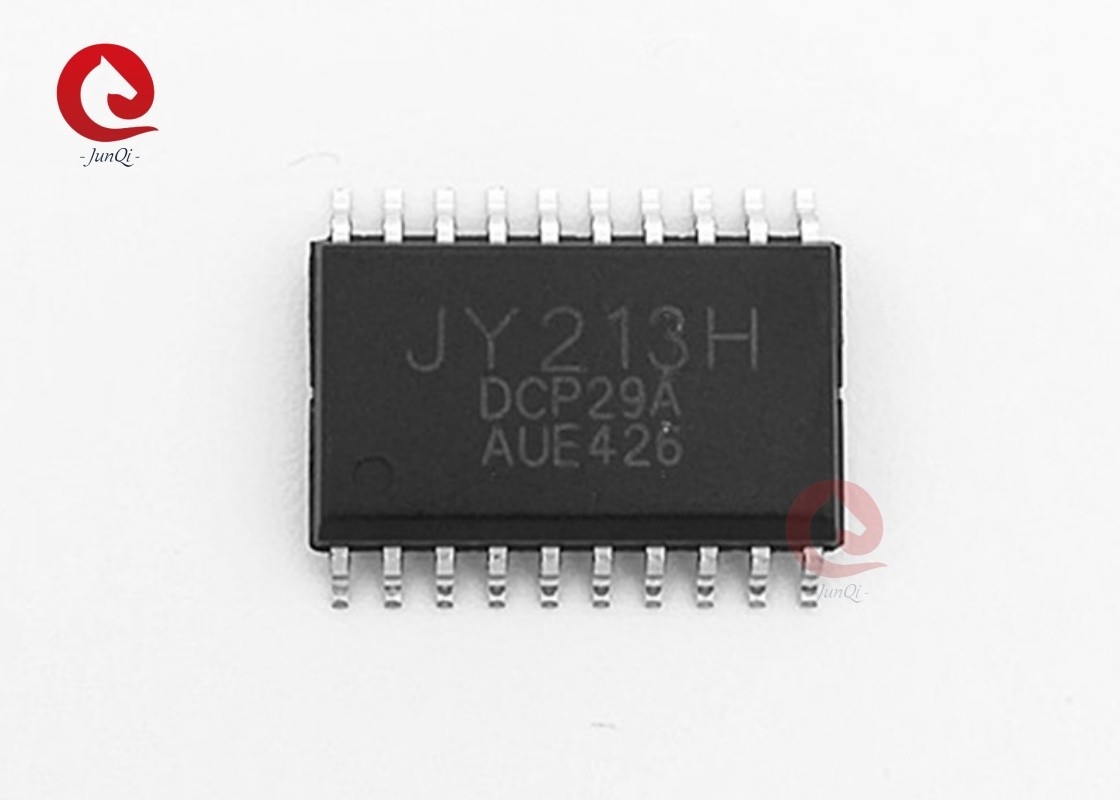

JY213H adalah MOSFET daya kecepatan tinggi dan driver IGBT dengan tiga saluran output tinggi dan rendah yang independen untuk driver gerbang 3-fase.Perlindungan waktu mati dan perlindungan tembakan yang mencegah kerusakan setengah jembatan. Sirkuit UVLO mencegah kerusakan ketika VCC dan VBS lebih rendah dari tegangan ambang yang ditentukan.Proses tegangan tinggi 600V dan teknik pembatalan kebisingan modus umum menyediakan operasi stabil driver sisi tinggi dalam kondisi kebisingan tinggi DV/dt.
Fitur:
1. Terintegrasi 600V setengah jembatan pengemudi sisi tinggi
2. Pengemudi ke gerbang setengah jembatan 3 fase
3. Kontrol waktu mati internal
4Perlindungan tembakan
5. Di bawah kunci tegangan untuk VCC dan VBS
6. 3.3V, 5V, 15V input logic Kompatibel
7. Filter input bawaan
8. -40°C sampai 125°C
9. sirkuit penghapusan kebisingan modus umum dv/dt
Aplikasi:
1. Pengemudi Inverter Motor 3-fase
2. AC
3. Mesin cuci
Diagram Blok:
Sirkuit aplikasi tipikal:
Informasi pesanan:
| Bagian No. | Jenis Paket | Kode atas |
| JY213H-S | 20-PIN, SOP, 300mil | JY213H-S |
| JY213H-S1 | 24-PIN, SOP, 300mil | JY213H-S1 |
| JY213H-S2 | 28-PIN, SOP, 300mil | JY213H-S2 |
Konfigurasi PIN:
Deskripsi PIN:
| Nama Pin | Deskripsi | Pin No. | |
| SOP20 | SOP24 | ||
| VCC | Tegangan sumber daya logika dan driver gerbang sisi rendah | 1 | 1 |
| V5V | 5V LDO output | 2 | |
| HU | Masukan logika untuk pengemudi fase U gerbang sisi tinggi | 2 | 3 |
| HV | Masukan logika untuk pengemudi fase V gerbang sisi tinggi | 3 | 4 |
| HW | Masukan logika untuk pengemudi fase W gerbang sisi tinggi | 4 | 5 |
| LU | Masukan logika untuk pengemudi fase U gerbang sisi rendah | 5 | 6 |
| LV | Masukan logika untuk pengemudi fase V gerbang sisi rendah | 6 | 7 |
| LW | Masukan logika untuk pengemudi fase W gerbang sisi rendah | 7 | 8 |
| GND | Logic ground dan low side gate driver ground | 8 | 9 |
| Rendah | Output gerbang sisi rendah driver-W-fase | 9 | 10 |
| LOV | Output fase V pengemudi gerbang sisi rendah | 10 | 11 |
| LOU | Output fase W driver gerbang sisi rendah | 11 | 12 |
| NC. | Tidak Terhubung | 13 | |
| VSW | Tegangan offset pemandu sisi tinggi W-fase pemasok terapung | 12 | 14 |
| Bagaimana | Output driver sisi tinggi W-phase gate driver | 13 | 15 |
| VBW | Supplier W-phase floating di sisi tinggi | 14 | 16 |
| NC. | Tidak Terhubung | 17 | |
| VSV | Tegangan ooset V-phase floating supply driver side yang tinggi | 15 | 18 |
| HOV | Penggerak sisi tinggi output penggerak gerbang fase V | 16 | 19 |
| VBV | Supplier W-phase floating di sisi tinggi | 17 | 20 |
| NC. | Tidak Terhubung | 21 | |
| VSU | Tegangan ooset pemandu sisi tinggi U-phase floating supply | 18 | 22 |
| Bagaimana | Penggerak sisi tinggi U-phase gate driver output | 19 | 23 |
| VBU | Supplier U-phase yang mengambang di sisi tinggi | 20 | 24 |
Deskripsi PIN:
| Nama Pin | Deskripsi | Pin No. |
| VCC | Tegangan sumber daya logika dan driver gerbang sisi rendah | 1 |
| V5V | 5V LDO output | 2 |
| NC. | Tidak Terhubung | 3 |
| SGND | Dasar Logika | 4 |
| HU | Masukan logika untuk pengemudi fase U gerbang sisi tinggi | 5 |
| HV | Masukan logika untuk pengemudi fase V gerbang sisi tinggi | 6 |
| HW | Masukan logika untuk pengemudi fase W gerbang sisi tinggi | 7 |
| LU | Masukan logika untuk pengemudi fase U gerbang sisi rendah | 8 |
| LV | Masukan logika untuk pengemudi fase V gerbang sisi rendah | 9 |
| LW | Masukan logika untuk pengemudi fase W gerbang sisi rendah | 10 |
| NC. | Tidak Terhubung | 11 |
| NC. | Tidak Terhubung | 12 |
| PGND | Pengemudi gerbang sisi rendah tanah | 13 |
| Rendah | Output gerbang sisi rendah driver-W-fase | 14 |
| LOV | Output fase V pengemudi gerbang sisi rendah | 15 |
| LOU | Output fase W driver gerbang sisi rendah | 16 |
| NC. | Tidak Terhubung | 17 |
| VSW | Tegangan offset pemandu sisi tinggi W-fase pemasok terapung | 18 |
| Bagaimana | Output driver sisi tinggi W-phase gate driver | 19 |
| VBW | Supplier W-phase floating di sisi tinggi | 20 |
| NC. | Tidak Terhubung | 21 |
| VSV | Tegangan ooset V-phase floating supply driver side yang tinggi | 22 |
| HOV | Penggerak sisi tinggi output penggerak gerbang fase V | 23 |
| VBV | Supplier W-phase floating di sisi tinggi | 24 |
| NC. | Tidak Terhubung | 25 |
| VSU | Tegangan ooset pemandu sisi tinggi U-phase floating supply | 26 |
| Bagaimana | Penggerak sisi tinggi U-phase gate driver output | 27 |
| VBU | Supplier U-phase yang mengambang di sisi tinggi | 28 |
Informasi kemasan:
Informasi lebih lanjut silahkan langsung hubungi kami melalui email: ivanzhu@junqitrading.com
Kontak Person: Ivanzhu
Tel: 0086-13961407941
