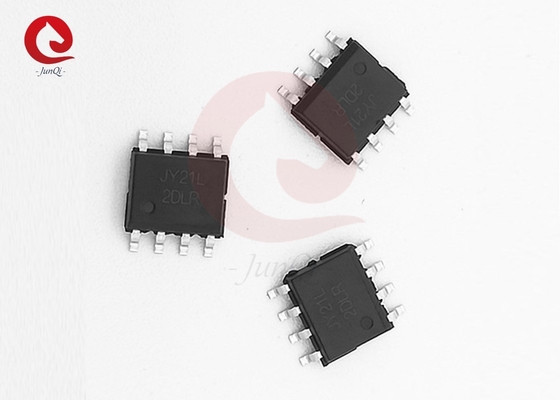

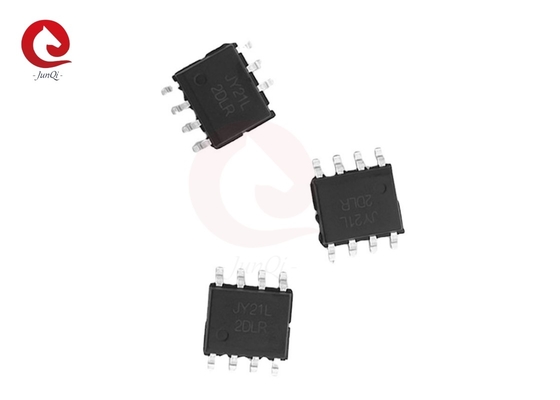

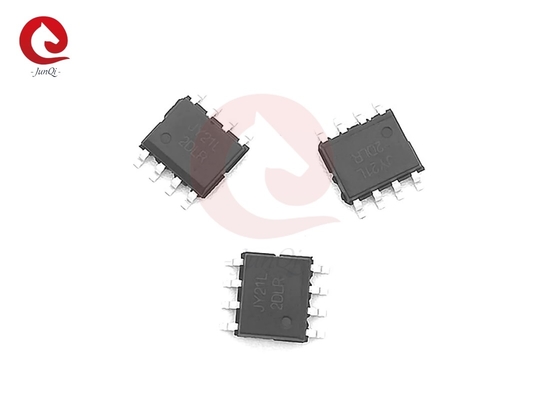

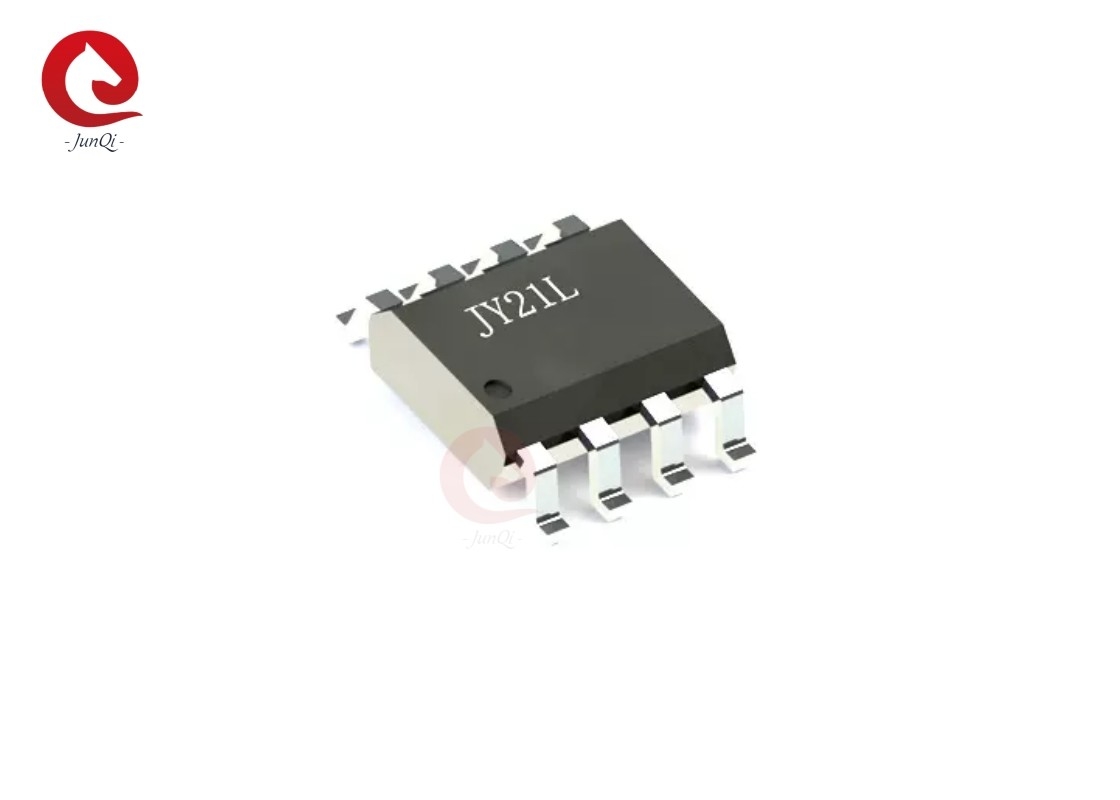

Pengemudi Motor DC Tanpa Sikat IC JY21L SOP-8 Dapat menggantikan IR2101S Push Chip Untuk Pengemudi Motor Berkualitas Kecil dan Menengah

Detail produk:

Tempat asal:	Cina
Nama merek:	JEUNKEI
Sertifikasi:	ISO9001, CE
Nomor model:	JY21L

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	50 pcs (sampel tersedia)
Harga:	USD0.5-USD0.9/PC
Kemasan rincian:	suite untuk ekspor
Waktu pengiriman:	tergantung dari jumlah pesanan / Nego
Syarat-syarat pembayaran:	T / T ,, Serikat Barat, Paypal
Menyediakan kemampuan:	10000 PCS Per Bulan

Kontak

Detil Deskripsi produk

nama:	Kontrol IC	Model NO.:	JY21L
Jenis instal:	Dapat dipasang di permukaan	Spesifikasi kemasan:	SOP-8
Kisaran suplai penggerak gerbang:	Tegangan 5,5v~20v	Sumber Keluaran/Sink kemampuan arus:	450mA/850mA
Pasokan mengambang sisi tinggi:	-0,3~150V2	Sisi rendah dan catu daya utama:	-0,3~25V
Menyoroti:	Kontrol Brushless DC Motor Driver IC , SOP-8 Brushless DC Motor Driver IC , Pengemudi Motor DC tanpa sikat Ic

Deskripsi Umum
Produk ini adalah MOSFET tegangan tinggi, kecepatan tinggi dan driver IGBT berdasarkan proses P-SUB P-EPI.Pengemudi saluran terapung dapat digunakan untuk mengemudi dua MOSFET atau IGBT daya saluran N secara independen yang beroperasi hingga 150V. Logic input kompatibel dengan standar CMOS atau LSTTL output, sampai ke 3.3V logika. driver output memiliki tingkat buffer arus pulsa tinggi yang dirancang untuk minimum driver cross conduction.Penundaan penyebaran disesuaikan untuk menyederhanakan penggunaan dalam aplikasi frekuensi tinggi.

Fitur:
● 3,3V logis kompatibel
● Beroperasi sepenuhnya pada +150V
● Saluran terapung yang dirancang untuk operasi bootstrap
● rentang pasokan gerbang drive dari 5,5V hingga 20V
● Output Sumber/Sink kapasitas arus 450mA/850mA
● Masukan Logika independen untuk mengakomodasi semua topologi
● -5V negatif Vs kemampuan
● Penundaan penyebaran yang cocok untuk kedua saluran

Aplikasi
● Power MOSFET atau driver IGBT
● Pengemudi motor bertenaga kecil dan menengah

Paket dan sirkuit aplikasi:

Deskripsi Pin:

Nomor Pin	Nama Pin	Fungsi Pin
1	Vcc	Sumber daya sisi bawah dan utama
2	HIN	Masukan logika untuk output driver gerbang sisi tinggi (HO)
3	LIN	Logika input untuk pintu samping rendah driver output (LO)
4	Pengelolaan	Tanah
5	LO	Output drive gerbang samping rendah, dalam fase dengan LIN
6	Vs	Turn pasokan mengambang sisi tinggi atau bootstrap kembali
7	HO	Output drive gerbang sisi tinggi, dalam fase dengan HIN
8	VB	Pasokan terapung sisi atas

Diagram blok fungsional:

Rating maksimum mutlak:

Simbol	Definisi	Min.	Max.	Satuan
VB	Pasokan terapung sisi atas	- 0.3	150	V
VS	Pengembalian pasokan mengambang sisi tinggi	VB- 20	VB+0.3
VHO	Output drive gerbang sisi tinggi	VS- 0.3	VB+0.3
VCC	Sumber daya sisi bawah dan utama	- 0.3	25
VLO	Output drive gerbang samping rendah	- 0.3	VCC+0.3
VIN	Masukan logika HIN&LIN	- 0.3	VCC+0.3
ESD	Model HBM	2500	V
Model Mesin	200	V
PD	Penghambatan Daya Paket @TA≤ 25oC	️	0.63	W
RthYa.	Jambatan Resistensi Termal ke Lingkungan	️	200	oC/W
TJ	Suhu persimpangan	️	150	oC
TS	Suhu penyimpanan	-55	150
TL	Suhu Timah	️	300
