Untuk Menciptakan Nilai Bagi Pelanggan. Integritas dan Menang-Menang.
 |
| Tempat asal: | Cina |
| Nama merek: | juyi |
| Sertifikasi: | ISO9001,CE |
| Nomor model: | JY8N5M |
| Kuantitas min Order: | 50 pcs (sampel tersedia) |
|---|---|
| Harga: | USD0.5-USD1/PC |
| Kemasan rincian: | suite untuk ekspor |
| Waktu pengiriman: | tergantung dari jumlah pesanan / Nego |
| Syarat-syarat pembayaran: | T / T ,, Serikat Barat, Paypal |
| Menyediakan kemampuan: | 10000 PCS Per Bulan |

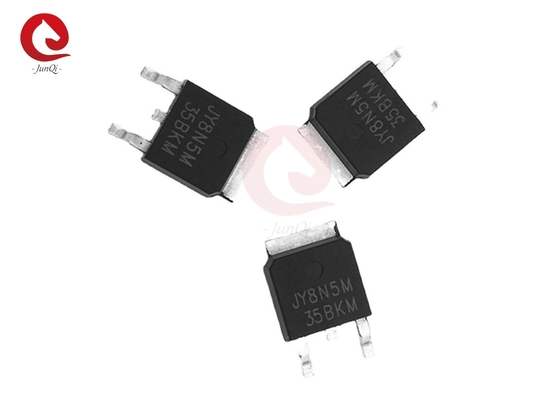

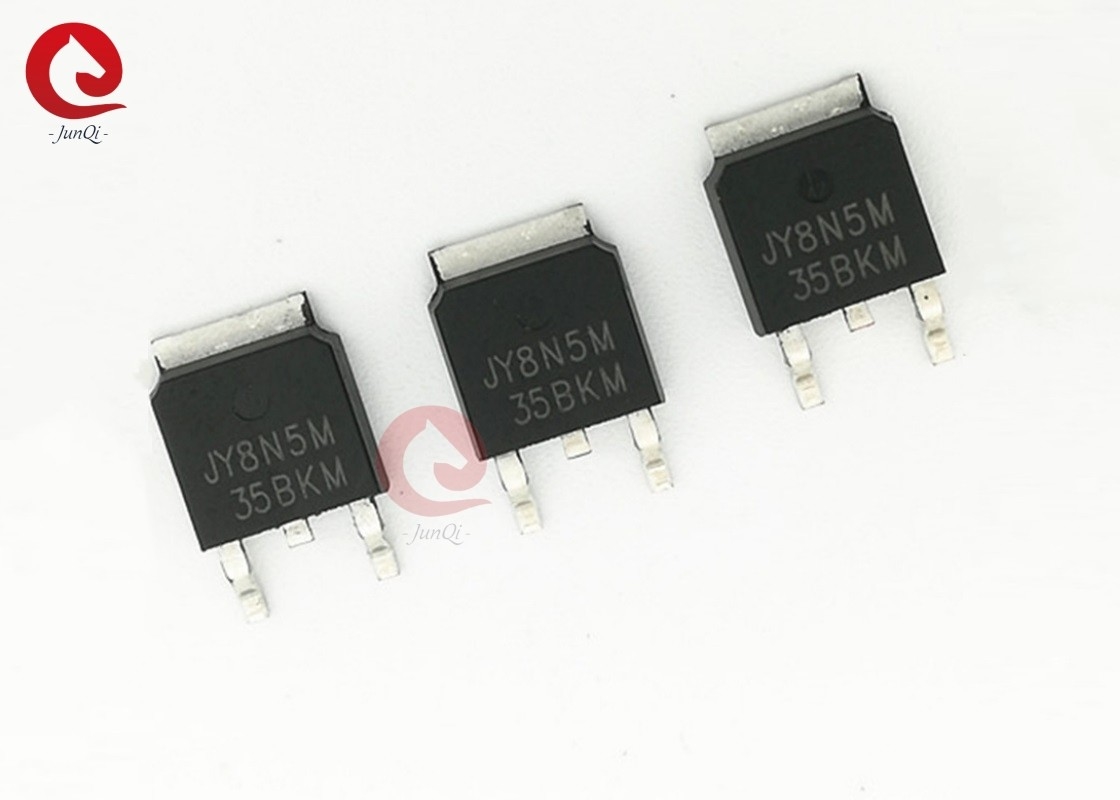

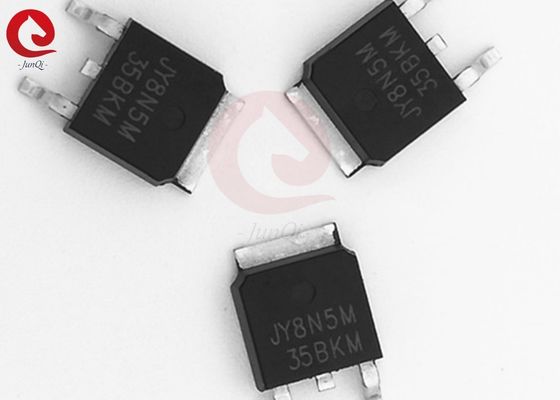

| nama: | N Channel Enhancement Mode Power MOSFET | Model NO.: | JY8N5M |
|---|---|---|---|
| Jenis: | saluran N | Tegangan Sumber Pembuangan: | 500V |
| Tegangan Sumber Gerbang: | ±30V | Arus Drain Kontinu: | 8A (Tc = 25℃) |
| Arus penguras berdenyut: | 30A | Disipasi Daya Maksimum: | 80W |
| Warna: | Hitam | ||
| Menyoroti: | Modus peningkatan daya tinggi power mosfet,500V 4A mode peningkatan daya mosfet,Modus peningkatan daya mosfet 500V 4A |
||
Deskripsi Umum:
Produk ini memanfaatkan teknik pemrosesan planar canggih untuk mencapai kepadatan sel yang tinggi dan mengurangi resistensi on dengan peringkat longsor berulang yang tinggi.Fitur ini menggabungkan untuk membuat desain ini sangat efisien dan dapat diandalkan
perangkat untuk digunakan dalam aplikasi power switching dan berbagai aplikasi lainnya.
Fitur:
● 500V / 8A, RDS ((ON) = 0,75Ω @ VGS = 10V ((Tipikal)
●Mengganti cepat dan membalikkan pemulihan tubuh
● Paket yang sangat baik untuk disipasi panas yang baik
Aplikasi:
● Pencahayaan
● Sumber daya switch mode efisiensi tinggi
PIN Deskripsi:
Nilai maksimal mutlak ((Tc=25°C Kecuali dinyatakan lain):
| Simbol | Parameter | Peringkat | Satuan | |
| VDS | Tegangan sumber pembuangan | 40 | V | |
| VGS | Tegangan Sumber Gerbang | ± 30 | V | |
| AkuD | Arus pembuangan terus menerus | Tc=25°C | 8 | A |
| Tc=100°C | 4.8 | |||
| AkuDM | Arus pembuangan pulsa | 30 | A | |
| PD | Pembuangan Daya Maksimal | 80 | W | |
| TJTSTG | Jangkauan suhu persimpangan operasi dan penyimpanan | -55 ~ + 150 | °C | |
| RΘJC | Resistensi termal-Junction untuk kasus | 1.56 | °C/W | |
TO-252 Paket garis besar:
| Simbol | Dimensi dalam Milimeter | Dimensi dalam inci | ||
| Min. | Max. Apa yang terjadi? | Min. | Max. Apa yang terjadi? | |
| A | 2.200 | 2.400 | 0.087 | 0.094 |
| A1 | 0.000 | 0.127 | 0.000 | 0.005 |
| b | 0.660 | 0.860 | 0.026 | 0.034 |
| c | 0.460 | 0.580 | 0.018 | 0.023 |
| D | 6.500 | 6.700 | 0.256 | 0.264 |
| D1 | 5.100 | 5.460 | 0.201 | 0.215 |
| D2 | 0.483TYP. | 0.190 TYP. | ||
| E | 6.000 | 6.2000 | 0.236 | 0.244 |
| e | 2.186 | 2.386 | 0.086 | 0.094 |
| L | 9.800 | 10.400 | 0.386 | 0.409 |
| L1 | 2.900 TYP | 0.114 TYP. | ||
| L2 | 1.400 | 1.700 | 0.055 | 0.067 |
| L3 | 1.600 TYP | 0.063 TYP. | ||
| L4 | 0.600 | 1.000 | 0.024 | 0.039 |
| ø | 1.100 | 1.300 | 0.043 | 0.051 |
| I | 0° | 8° | 0° | 8° |
| h | 0.000 | 0.300 | 0.000 | 0.012 |
| v | 5.350 TYP. | 0.211 TYP. | ||
Untuk informasi produk lebih lanjut, silakan langsung menghubungi kami melalui email: ivanzhu@junqitrading.com
Kontak Person: Ivanzhu
Tel: 0086-13961407941
