Untuk Menciptakan Nilai Bagi Pelanggan. Integritas dan Menang-Menang.
 |
| Tempat asal: | Cina |
| Nama merek: | JUYI |
| Sertifikasi: | ISO9001,CE |
| Nomor model: | JY12M |
| Kuantitas min Order: | 50 pcs (sampel tersedia) |
|---|---|
| Harga: | USD0.5-USD1/PC |
| Kemasan rincian: | suite untuk ekspor |
| Waktu pengiriman: | tergantung dari jumlah pesanan / Nego |
| Syarat-syarat pembayaran: | T / T ,, Serikat Barat, Paypal |
| Menyediakan kemampuan: | 10000 PCS Per Bulan |

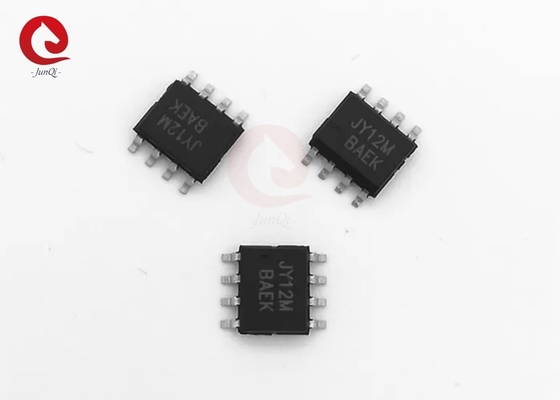

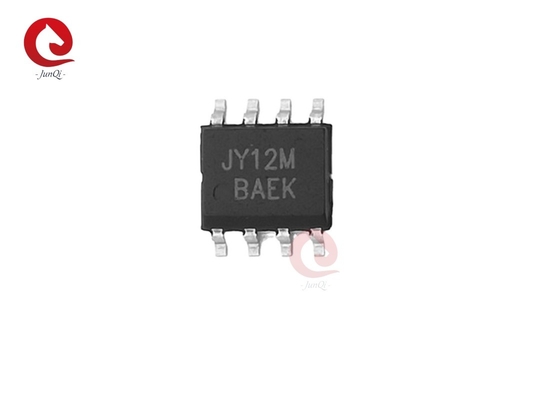

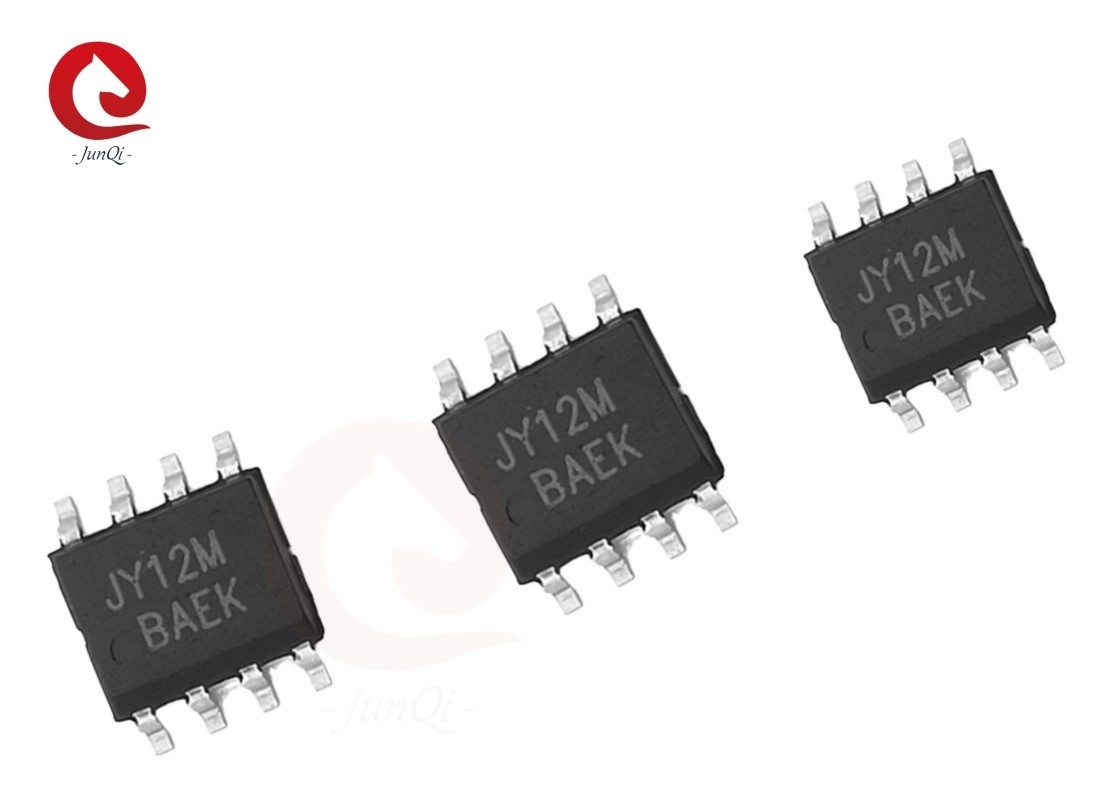

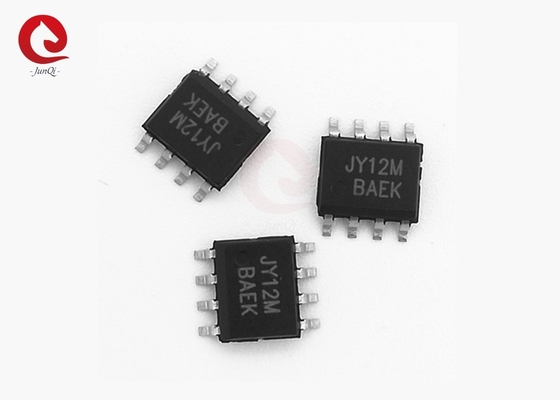

| nama: | Saluran N dan P 30V MOSFET | Model NO.: | JY12M |
|---|---|---|---|
| Tegangan Sumber Pembuangan: | 30V | Tegangan Sumber Gerbang: | ±20V |
| Arus penguras berdenyut: | 30A | Disipasi Daya Maks: | 1,5W |
| Suhu sambungan operasi: | -55~150℃ | Aplikasi: | Konverter DC/DC |
| Warna: | Hitam | ||
| Menyoroti: | MOSFET daya mode peningkatan saluran n dan p,N Channel Enhancement Mode Power MOSFET,Modus peningkatan mosfet saluran 30v n |
||
Deskripsi Umum:
JY12M adalah transistor medan daya mode peningkatan logika N dan P Channel yang diproduksi menggunakan teknologi parit DMOS kepadatan sel tinggi.Proses kepadatan tinggi ini terutama disesuaikan untuk meminimalkan resistensi pada keadaanPerangkat-perangkat ini sangat cocok untuk aplikasi tegangan rendah seperti manajemen daya komputer ponsel dan notebook dan sirkuit bertenaga baterai lainnya di mana switching sisi tinggi,dan kehilangan daya dalam baris yang rendah diperlukan dalam paket pemasangan permukaan garis besar yang sangat kecil.
Fitur:
| Perangkat | RDS ((ON)Maksimal | AkuDMAX(25°C) |
| Saluran N | 20mΩ@VGS=10V | 8.5A |
| 32mΩ@VGS=4,5V | 7.0A | |
| Saluran P | 45mΩ@VGS=-10V | -5.5A |
| 85mΩ@VGS= -4,5V | -4.1A |
*Kapasitas Masuk Rendah
*Kecepatan Ganti Cepat
Aplikasi:
● Pengelolaan Daya
● Konverter DC/DC
● Pengendalian Motor DC
● TV LCD & Inverter Tampilan Monitor
● Inverter CCFL
Konfigurasi PIN:
Nilai maksimal mutlak ((Ta=25°C Kecuali dinyatakan lain):
| Parameter | Simbol | Saluran N | Saluran P | Satuan | |||
| 10detik | Tetaplah | 10 detik | Tetaplah | ||||
| Tegangan sumber pembuangan | VDSS | 30 | - 30 | V | |||
| Tegangan Sumber Gerbang | VDSS | ± 20 | ± 20 | ||||
| Arus pembuangan terus menerus | Ta=25°C | AkuD | 8.5 | 6.5 | - Tujuh.0 | - Lima.3 | A |
| Ta=70°C | 6.8 | 5.1 | - Lima.5 | - Empat.1 | |||
| Arus pembuangan pulsa | AkuDM | 30 | - 30 | ||||
| Pembuangan Daya Maksimal | Ta=25°C | PD | 1.5 | W | |||
| Ta=70°C | 0.95 | ||||||
| Suhu Jalur Operasi | TJ | -55 ~ 150 | °C | ||||
| Jambatan Resistensi Termal ke Lingkungan | RThJA | 61 | 100 | 62 | 103 | °C/W | |
| Penghubung Resistensi Termal ke Kasus | RΘJC | 15 | 15 | °C/W | |||
SOP-8 Paket Gambaran:
| Rendah | Milimeter | |
| Min | Maksimal | |
| A | 1.35 | 1.75 |
| A1 | 0.10 | 0.25 |
| B | 0.35 | 0.49 |
| C | 0.18 | 0.25 |
| D | 4.80 | 5.00 |
| E | 3.80 | 4.00 |
| e | 1.27BSC | |
| H | 5.80 | 6.20 |
| h | 0.25 | 0.50 |
| L | 0.40 | 1.25 |
| I | 0° | 7° |
Untuk informasi produksi lebih lanjut, silakan hubungi kami melalui email: ivanzhu@junqitradinig.com
Kontak Person: Ivanzhu
Tel: 0086-13961407941
