Untuk Menciptakan Nilai Bagi Pelanggan. Integritas dan Menang-Menang.
 |
| Tempat asal: | Cina |
| Nama merek: | JUYI |
| Sertifikasi: | ISO9001,CE |
| Nomor model: | JY2605M |
| Kuantitas min Order: | 50 pcs (sampel tersedia) |
|---|---|
| Harga: | USD0.5-USD1/PC |
| Kemasan rincian: | suite untuk ekspor |
| Waktu pengiriman: | tergantung dari jumlah pesanan / Nego |
| Syarat-syarat pembayaran: | T / T ,, Serikat Barat, Paypal |
| Menyediakan kemampuan: | 10000 PCS Per Bulan |

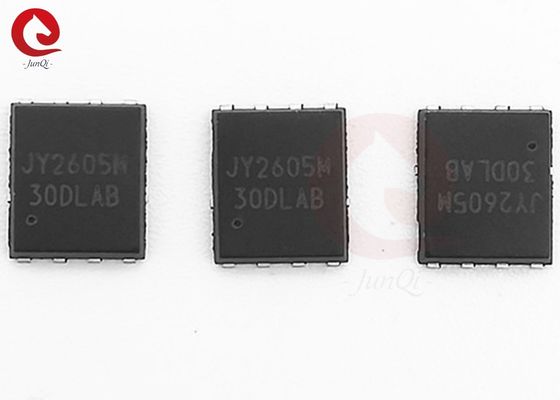

| nama: | N Channel Enhancement Mode Power MOSFET | Model NO.: | JY2605M |
|---|---|---|---|
| Jenis: | Saluran N Ganda | Tegangan Sumber Pembuangan: | 60V |
| Tegangan Sumber Terpagar: | ±20V | Arus Tiriskan Terus Menerus: | 50A (Ta=25℃) |
| Arus Drainase Berdenyut: | 185A | Disipasi Daya Maks: | 65w |
| bentuk: | persegi | Warna: | Hitam |
| Menyoroti: | Dual Channel mode peningkatan daya mosfet,12V mode penguatan daya mosfet,24V mode peningkatan daya mosfet |
||
Deskripsi Umum:
Produk ini memanfaatkan teknik pengolahan parit terbaru untuk mencapai kepadatan sel yang tinggi dan mengurangi resistensi on dengan muatan gerbang yang rendah.Fitur-fitur ini menggabungkan untuk membuat desain ini perangkat yang sangat efisien dan andal untuk digunakan dalam aplikasi power switching dan berbagai aplikasi lainnya.
Fitur:
● 60V/50A, RDS ((ON) = 14mΩ@VGS=10V ((tipikal)
● Pergantian cepat dan pemulihan tubuh ke belakang
● Tegangan dan arus longsor yang sepenuhnya ditandai
● Paket yang sangat baik untuk disipasi panas yang baik
Aplikasi:
● Aplikasi Power Switching
● Rektifisasi sinkron
● Penggerak motor untuk Sistem 12V-24V
PIN Deskripsi:
Nilai maksimal mutlak ((Tc=25°C Kecuali dinyatakan lain):
| Simbol | Parameter | Peringkat | Satuan | |
| VDS | Tegangan sumber pembuangan | 60 | V | |
| VGS | Tegangan Sumber Gerbang | ± 20 | V | |
| AkuD | Arus pembuangan terus menerus | Tc=25°C | 50 | A |
| Tc=100°C | 35 | |||
| AkuDM | Arus pembuangan pulsa | 185 | A | |
| PD | Pembuangan Daya Maksimal | 65 | W | |
| TJTSTG | Jangkauan suhu persimpangan operasi dan penyimpanan | -55 ~ +175 | °C | |
| RΘJC | Resistensi termal-Junction untuk kasus | 2.3 | °C/W | |
DFN5*6 Rangka paket:
| Simbol | Umum | |||
| mm | inci | |||
| Min. | Max. Apa yang terjadi? | Min. | Max. Apa yang terjadi? | |
| A | 1.03 | 1.17 | 0.0406 | 0.0461 |
| b | 0.34 | 0.48 | 0.0134 | 0.0189 |
| c | 0.203 BSC | 0.0080 BSC | ||
| D | 4.80 | 5.40 | 0.1890 | 0.2126 |
| D1 | 4.80 | 5.00 | 0.1890 | 0.1969 |
| D2 | 4.11 | 4.31 | 0.1620 | 0.1700 |
| D3 | 1.60 | 1.80 | 0.0629 | 0.0708 |
| E | 5.95 | 6.15 | 0.2343 | 0.2421 |
| E1 | 5.65 | 5.85 | 0.2224 | 0.2303 |
| E2 | 3.30 | 3.50 | 0.1300 | 0.1378 |
| E3 | 1.70 | / | 0.0630 | / |
| e | 1.27 BSC | 0.05 BSC | ||
| L | 0.05 | 0.25 | 0.0019 | 0.0098 |
| L1 | 0.38 | 0.50 | 0.0150 | 0.0197 |
| L2 | 0.38 | 0.50 | 0.0150 | 0.0197 |
| aku | / | 0.18 | / | 0.0070 |
| k | 0.5 | 0.7 | 0.0197 | 0.0276 |
