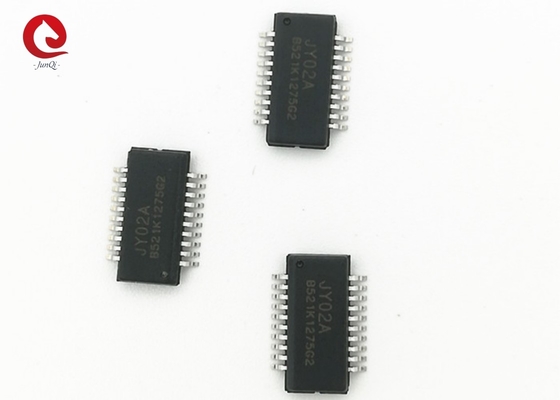

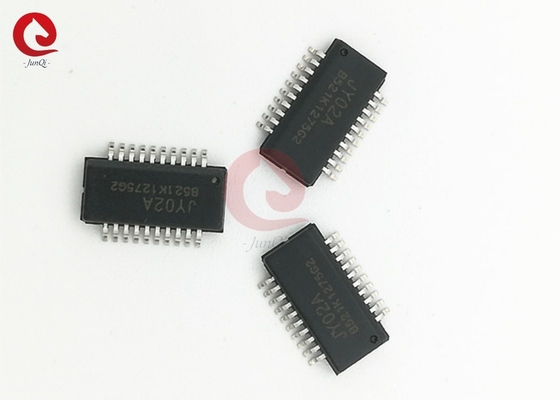

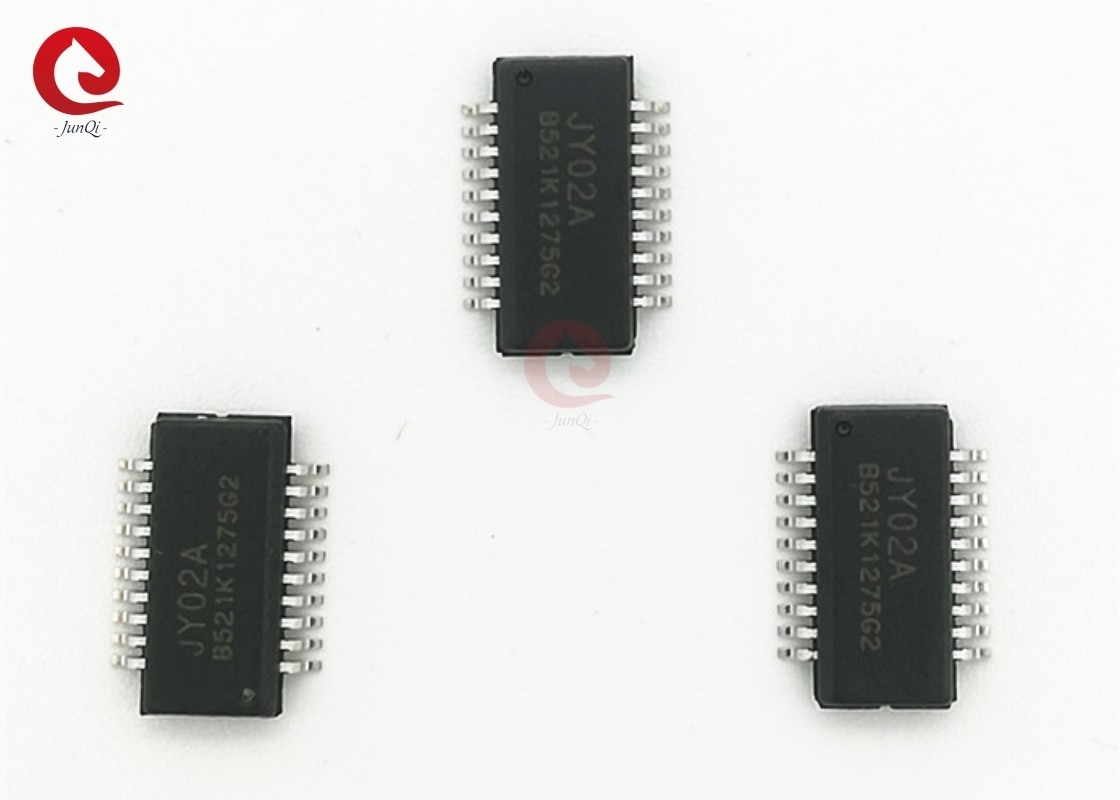

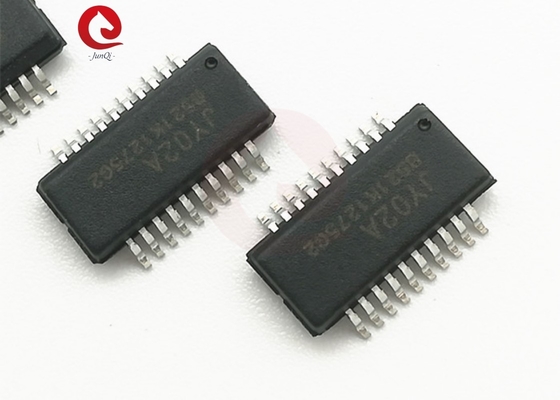

JY02A Brushless DC motor driver chip IC BLDC kontrol chip tidak ada ruang khusus
Deskripsi:
JY02A DC sensor tanpa sikat dan Hallless DC motor tanpa sikat chip kontrol khusus
JY02A drive DC brushless dan Hallless motor sirkuit terintegrasi khusus memiliki karakteristik sirkuit periferal sederhana, fungsi sempurna, ukuran kecil, debugging sederhana (hampir tidak ada debugging),efisiensi berkendara tinggi, aplikasi fleksibel, dan aplikasi luas.
JY02A adalah aplikasi perangkat keras murni, menghilangkan kesulitan insinyur menulis program.seperti sirkuit awal adaptif, sirkuit kompensasi daya, sirkuit koreksi nilai Q, koreksi faktor daya, sirkuit deteksi fase, sirkuit dekoding operasi dua arah, sirkuit perlindungan rotor terkunci,Sirkuit deteksi gaya elektromotor belakang, arus deteksi & kontrol sirkuit, voltase deteksi & perlindungan sirkuit, dll, setelah jumlah yang sangat kecil dari pengaturan komponen periferal, itu dapat mengemudi berbagai sirkuit daya DC dengan baik.Motor Hall tanpa sikat, JY02A memiliki kemampuan memulai beban tertentu, yang sangat penting dalam sebagian besar aplikasi. JY02A dapat diterapkan pada motor DC tiga fase tanpa sikat dengan koneksi "Y" dan "delta"
Bidang aplikasi:
robot menyapu, pompa air mobil, pompa sirkulasi boiler yang dipasang di dinding, pompa booster rumah tangga, generator oksigen, berbagai kipas/blowers, sekrup listrik, gorden listrik,Pintu otomatis, pompa minyak hidrolik, pompa udara bertekanan tinggi, kompresor AC mobil energi baru, kompresor DC tanpa sikat kulkas, gerobak AGV,berbagai peralatan pemisahan logistik linier dan melingkar, pemotong rumput, penyemprot, baling-baling bawah air, dll.
JY02A Mode dan parameter penggerak:
1: UH/VH/WH phase top drive output PWM, UL/VL/WL phase bottom drive commutation signal output, mode drive ini adalah cara yang ekonomis untuk mengurangi biaya perangkat keras, terutama dalam aplikasi tegangan tinggi dan penggerak motor bertenaga tinggi. mode output PWM drive atas adalah sirkuit yang lebih mudah dan stabilitas yang lebih tinggi daripada mode output PWM drive bawah.
2: Frekuensi PWM dari JY02A adalah 13KHz yang tidak hanya memperhitungkan rasio efisiensi dan kebisingan, tetapi juga meningkatkan daya dan mengurangi konsumsi daya Torsi motor lebih tinggi dari 20KHz dengan catu daya yang sama.
Denyut JY02A
Harap dicatat bahwa JY02A output satu sinyal pulsa selama BLDC motor komutasi Ini berarti JY02A tidak menghasilkan satu denyut nadi ketika motor berputar. contoh sebagai berikut diagram skematik: itu adalah rotor internal, 2 pasang motor tiang, itu berarti
motor membutuhkan fase komutasi selama 6 kali untuk setiap putaran jadi JY02A akan output 6 denyut setiap motor putaran
Diagram deskripsi fungsi pin:
JY02A Skema aplikasi khas untuk motor DC tanpa sensor tanpa sikat:
JY02A memiliki sirkuit deteksi BEMF bawaan
JY02A tidak perlu sirkuit perbandingan eksternal untuk motor DC tanpa sensor tanpa sikat.
